3UF7400-1AA00-0

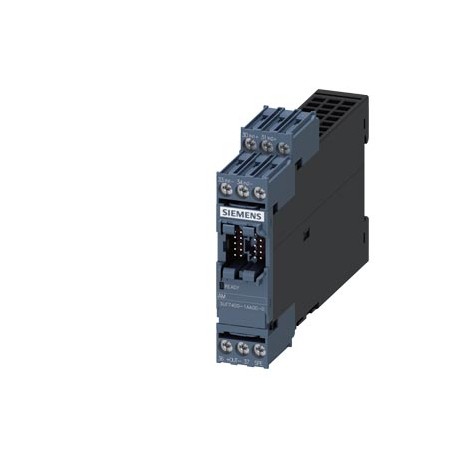

3UF7400-1AA00-0 SIEMENS Analog module, 2 inputs (passive) and 1 output, for analog signals 0/4...20 mA for S..
$0.00米ドル
3087 在庫あり
主な仕様
:Confirmation
EAN:4011209628373
UPC:754554901923
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209628373 |
| UPC | 754554901923 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 124 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 92 mm |
| ● トップ | 40 mm |
| ● 左 | 0 mm |
| ● 右 | 0 mm |
| ● 固体 | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| グループコード | R711 |
| ● 底 | 40 mm |
| 日付2022年5月6日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | None |
| ● 入力時 | shield recommended up to 30 m and/or when exiting control cabinet, shield required from 30 m |
| 製品グループ | 5836 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 最大1個 | 2 000 m |
| ● 最大2個 | 3 000 m; max. +50 °C (no protective separation) |
| ● 最大3個 | 4 000 m; max. +40 °C (no protective separation) |
| ● 出力時 | shield recommended up to 30 m and/or when exiting control cabinet, shield required from 30 m |
| 商品コード | 85389091 |
| 製品ファミリー | SIMOCODE pro 3UF7 motor management and control devices |
| 最終更新日: | 4/7/2022 |
| 出力電圧 | 30 V |
| シールドの種類 | |
| 正味重量（kg） | 0,138 Kg |
| モデル（EF000010） | Analogue module |
| 固定方法 | screw and snap-on mounting |
| 入力抵抗 | 50 Ω |
| 入力数 | 2 |
| 必要な間隔 | |
| 原産国 | Germany |
| テスト証明書 | Marine / Shipping |
| 取り付け位置 | any |
| 出力数 | 1 |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| ガルバニック絶縁 | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +80 °C |
| 梱包寸法 | 28,00 x 108,50 x 147,00 |
| 製品説明 | Analog module, 2 inputs (passive) and 1 output, for analog signals 0/4...20 mA for SIMOCODE pro V basic unit |
| 周囲温度 | |
| 製品指定 | analog modules |
| 保護クラス IP | IP20 |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +80 °C |
| 消費有効電力 | 0.9 W |
| 伝導干渉 | |
| 環境カテゴリー | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| アナログ入力の数 | 2 |
| ● AWGケーブル単線 | 1x (20 ... 14), 2x (20 ... 16) |
| 一般製品承認 | EMC |
| アナログ出力の数 | 1 |
| デジタル入力の数 | 0 |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| ● AWGケーブル撚り線 | 1x (20 ... 12), 2x (20 ... 14) |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| 物質の禁止（日付） | 05/01/2012 |
| スイッチング機能（EF000189） | - |
| 接続技術の種類 | 2-wire connection |
| アナログ出力におけるA/D解像度 | 12 bit |
| 半導体出力数 | 0 |
| アナログ入力におけるA/D解像度 | 12 bit |
| バイナリ入力の数 (EF003817) | 0 |
| 型式試験証明書/試験報告書 | |
| 動作中の相対湿度 | 5 ... 95 % |
| ● 入力と電子機器の間 | No |
| ● 出力と電子機器の間 | No |
| ● サーミスタ接続用入力 | No |
| アナログ出力時のD/A変換時間 | 25 ms |
| 保護等級（IP）（EF005474） | IP20 |
| アナログ入力数（EF001994） | 2 |
| アナログ出力最大時の出力負荷 | 500 Ω |
| サージ電圧耐性定格値 | 4 000 V |
| ● 地絡検出用入力 | No |
| 品番（市場向け品番） | 3UF7400-1AA00-0 |
| IEC 60947-1に準拠したEMC耐性 | corresponds to degree of severity 3 |
| アナログ出力数（EF001995） | 1 |
| 作動用電圧タイプ（EF008242） | - |
| 出力電圧の電圧の種類 | DC |
| 保護等級（NEMA）（EF011959） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| アナログ入力時のA/D変換時間 | 150 ms |
| 電子出力の数（EF006929） | 0 |
| IEC 81346-2に準拠した参照コード | B |
| 相対対称測定精度 | 1 % |
| ● アナログ温度センサーの入力 | No |
| 感電に対するタッチ保護 | finger-safe |
| ● IEC 60721に準拠した保管中 | 1K6 (no condensation, relative humidity 10 ... 95%), 1C2 (no salt mist), 1S2 (sand must not get into the devices), 1M4 |
| 地絡検出用入力（EF007115） | false |
| サーミスタ接続用入力（EF007116） | false |
| 接点付き出力数（EF006936） | 0 |
| 電流の測定範囲はパラメータ化可能 | 0/4 mA ... 20 mA |
| 出力短絡耐性 | Yes |
| ネジ式端子の締め付けトルク | 0.8 ... 1.2 N·m |
| ● IEC 61000-4-4に基づく破裂による | 1 kV |
| ● IEC 60721に準拠した動作中 | 3K6 (no formation of ice, no condensation, relative humidity 10 ... 95%), 3C3 (no salt mist), 3S2 (sand must not get into the devices), 3M6 |
| ● 輸送中はIEC 60721に準拠 | 2K2, 2C1, 2S1, 2M2 |
| IEC 60068-2-27に準拠した耐衝撃性 | 15g / 11 ms |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| 出力電流の値の範囲はパラメータ化可能 | 0/4 mA ... 20 mA |
| 出力信号の相対対称精度 | 1 % |
| 海抜高度における設置高度 | |
| IEC 60068-2-6に準拠した耐振動性 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| アナログ温度センサーの入力（EF007114） | false |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| IEC 60947-1に準拠したEMC放射干渉 | class A |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 地域別価格グループ / 本社価格グループ | 42J / 42J |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| ネジ式端子の締め付けトルク[lbf·in] | 7 ... 10.3 lbf·in |
| 破壊限界としての最大許容入力電流 | 40 mA |
| 接触影響を受けるスイッチング要素としての出力数 | 0 |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| アナログ入力断線検出時の診断機能 | Yes |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead titanium zircon... CAS-No. 12626-81-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead titanium zirconium oxideBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 補助電流回路および制御電流回路の電気接続の種類（EF006979） | Screw connection |
| 一般製品承認EMC適合宣言確認試験証明書海洋/海運その他型式試験証明書/試験報告書確認 | General Product Approval |
