3UG4511-1AP20

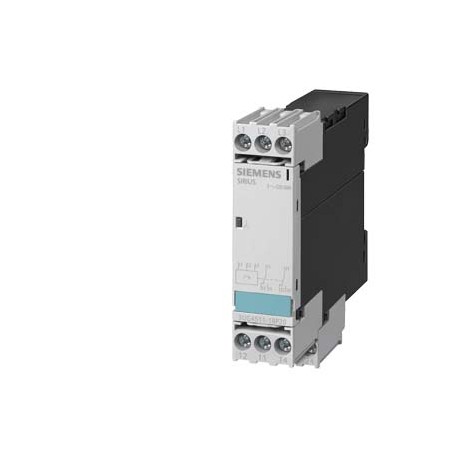

3UG4511-1AP20 SIEMENS Analog monitoring relay Phase sequence monitoring 3 x 320...500 V 50...60 Hz AC 1 chan..
$0.00米ドル
3241 在庫あり
主な仕様
:Confirmation
EAN:4011209642195
UPC:754554921020
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209642195 |
| UPC | 754554921020 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 91 mm |
| 幅 | 22.5 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 83 mm |
| ● 固体 | 1x (0.5 ... 4 mm2), 2x (0.5 ... 2.5 mm2) |
| グループコード | R711 |
| — 上向き | 0 mm |
| ● 24Vで | 1 A |
| 日付2022年5月3日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| — フォワード | 0 mm |
| ● 125Vで | 0.2 A |
| ● 250Vで | 0.1 A |
| ● 立ち往生 | 20 ... 14 |
| 製品グループ | 5885 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| 商品コード | 85364900 |
| 製品ファミリー | Line monitoring |
| 最終更新日: | 12/21/2020 |
| ● 自動リセット | Yes |
| 正味重量（kg） | 0,120 Kg |
| 電圧の種類 | |
| — 横に | 0 mm |
| 深さ（EF000049） | 91.0 |
| 幅 (EF000008) | 22.5 |
| 固定方法 | snap-on mounting |
| 製品機能 | Phase monitoring relay |
| 必要な間隔 | |
| 原産国 | Germany |
| 高さ（EF000040） | 83.0 |
| テスト証明書 | Marine / Shipping |
| 取り付け位置 | any |
| ● 初期値 | 1 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| ガルバニック絶縁 | |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +85 °C |
| ● 活電部用 | |
| ● 監視用 | AC |
| 梱包寸法 | 28,50 x 89,50 x 102,00 |
| 製品説明 | Analog monitoring relay Phase sequence monitoring 3 x 320...500 V 50...60 Hz AC 1 change-over contact screw terminal Successor product for 3UG3511-1AQ50 |
| 周囲温度 | |
| 汚染度 | 3 |
| 表示バージョンLED | Yes |
| 製品指定 | Network monitoring relay with analog setting |
| 保護クラス IP | IP20 |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +85 °C |
| ● フルスケール値 | 1 |
| 製品のデザイン | 1 function |
| 伝導干渉 | |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● 非対称性検出 | No |
| ● AWGケーブル単線 | 2x (20 ... 14) |
| ● 出力間 | Yes |
| 一般製品承認 | EMC |
| 交流で測定可能な電圧 | 500 ... 320 V |
| 製品タイプの指定 | 3UG4 |
| ● 250 V、50/60 Hz | 3 A |
| ● 400 V、50/60 Hz | 3 A |
| ● 50Hz定格値 | 320 ... 500 V |
| ● 60 Hz定格値 | 320 ... 500 V |
| ● 過電圧検出 | No |
| 輸出管理規制 | AL : N / ECCN : N |
| ● AWGケーブル撚り線 | 2x (20 ... 14) |
| ● 低電圧検出 | No |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| ● 位相不良検出 | Yes; available but limited, detection is problematic with high levels of regenerative power recovery |
| パッケージサイズの測定単位 | MM |
| ACでの制御電源電圧 | |
| ● 入力と出力の間 | Yes |
| 物質の禁止（日付） | 05/01/2012 |
| 電気接続の種類 | screw-type terminals |
| ● 位相シーケンス認識 | Yes |
| ● サイドバイサイドマウント | |
| 取り外し可能なクランプ付き（EF003340） | true |
| ●制御電源電圧の | AC |
| ● 過電圧検出3相 | No |
| 位相不良検出（EF003413） | true |
| 型式試験証明書/試験報告書 | Special Test Certificate |
| 電圧測定範囲（EF002486） | ['320', '500'] |
| 接続可能な導体断面積 | |
| 動作電流は最小17V | 5 mA |
| ● 低電圧検出3相 | No |
| 位相シーケンスモニタリング（EF003412） | true |
| サージ電圧耐性定格値 | 6 kV |
| 品番（市場向け品番） | 3UG4511-1AP20 |
| 位相不均衡監視（EF003416） | false |
| 作動用電圧タイプ（EF008242） | AC |
| AC-15の出力リレーの電流容量 | |
| DC-13の出力リレーの電流容量 | |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| ● 電圧ウィンドウ認識3相 | No |
| CO接点の遅延切り替え数 | 1 |
| NC接点遅延スイッチング数 | 0 |
| NO接点遅延スイッチング数 | 0 |
| IEC 81346-2に準拠した参照コード | K |
| 最大許容オフディレイ時間（EF008191） | - |
| 主電流回路の極数 | 3 |
| 最小調整オフディレイ時間（EF008192） | - |
| 過電圧検出機能（EF003415） | false |
| ● 汚染度3定格値付き | 690 V |
| 低電圧検出機能（EF003414） | false |
| ネジ式端子の締め付けトルク | 0.8 ... 1.2 N·m |
| ● IEC 61000-4-4に基づく破裂による | 2 kV |
| IEC 60068-2-27に準拠した耐衝撃性 | sinusoidal half-wave 15g / 11 ms |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (0.5 ... 2.5 mm2), 2x (0.5 ... 1.5 mm2) |
| 3RT2コンタクタの最大動作周波数 | 5 000 1/h |
| IEC 60068-2-6に準拠した耐振動性 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| ● 電圧供給と他の回路の間 | Yes |
| IEC 61000-4-2に準拠した静電放電 | 6 kV contact discharge / 8 kV air discharge |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 最大許容遅延通電時間（EF008189） | - |
| 切替接点としての接点数（EF008257） | 1 |
| 地域別価格グループ / 本社価格グループ | 41H / 41H |
| ● 調整可能な開回路/閉回路電流原理 | No |
| 最小調整可能遅延通電時間（EF008190） | - |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | ['320.0', '500.0'] |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | ['320.0', '500.0'] |
| 通常開接点の接点数（EF008256） | 0 |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 設置高度（海抜最大） | 2 000 m |
| 通常閉接点の接点数（EF008255） | 0 |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| 出力リレーのDIAZEDヒューズリンクの連続電流 | 4 A |
| 接点最大時のスイッチング素子の熱電流 | 5 A |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 100 000 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| IEC 60664に準拠した過電圧カテゴリーIIIの絶縁電圧 | |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| REACH第33条 候補者の最新リストに従って通知する義務 | 4,4'-isopropylidened... CAS-No. 80-05-7 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):4,4'-isopropylidenediphenol (Bisphenol A, BPA)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 動作範囲係数制御電源電圧定格値AC 50 Hz | |
| 動作範囲係数制御電源電圧定格値AC 60 Hz | |
| 一般製品承認EMC適合宣言確認試験証明書海上/海運その他鉄道型式試験証明書/試験報告書特別試験証明書確認振動および衝撃 | General Product Approval |
