3UG4621-1AA30

技術仕様

パラメータ	価値
	VersionClassificationeClass627-37-18-02eClass7.127-37-18-02eClass827-37-18-02eClass927-37-18-02eClass9.127-37-18-02ETIM5EC001440ETIM6EC001440ETIM7EC001440ETIM8EC001440IDEA44727UNSPSC1439-12-23-33UNSPSC1539-12-15-21
EAN	4011209642324
UPC	754554932545
エティム	5
アイデア	4
深さ	91 mm
幅	22.5 mm
● 1	0.003 ... 0.5 A
● 2	0.003 ... 0.5 A
国連科学委員会	14
eクラス	6
身長	92 mm
● 固体	1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²)
グループコード	R711
— 上向き	0 mm
● 24Vで	1 A
確認
日付2022年5月4日	Subject to change without notice© Copyright Siemens 2022
メタルファクター	LAO-----
— フォワード	0 mm
● 125Vで	0.2 A
● 250Vで	0.1 A
● 50 Hzで	20.4 ... 26.4 V
● 60 Hzで	20.4 ... 26.4 V
● 立ち往生	20 ... 14
製品グループ	5885
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
— 後ろ向き	0 mm
— 下向き	0 mm
商品コード	85364190
製品ファミリー	Current monitoring
最終更新日:	12/21/2020
● 自動リセット	Yes
正味重量（kg）	0,139 Kg
— 横に	0 mm
深さ（EF000049）	91.0
幅 (EF000008)	22.5
固定方法	snap-on mounting
製品機能	Current monitoring relay
必要な間隔
原産国	Germany
高さ（EF000040）	92.0
テスト証明書	Marine / Shipping
取り付け位置	any
● 始動時	0.1 ... 20 s
LKZ_FDB/カタログID	CC-IC10
梱包数量	1
ガルバニック絶縁
測定可能な電流	0.003 ... 0.6 A
製品ブランド名	SIRIUS
● 保管中	-40 ... +85 °C
● 外部リセット	Yes
● 活電部用
梱包寸法	29,00 x 99,00 x 107,00

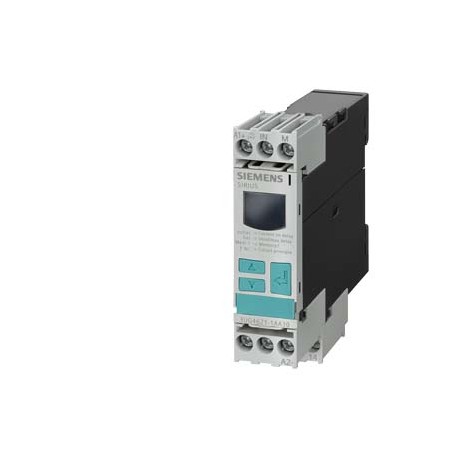

製品説明	Digital monitoring relay Current monitoring, 22.5 mm from 2-500 mA AC/DC 0vershoot and undershoot Supply voltage: 24 V AC/DC 50 to 60 Hz DC and AC without galvanic isolation to measuring circuit ON delay and noise pulses delay 0.1 to 20 s Hysteresis 0.1 to 250 mA 1 change-over contact with or without fault buffer screw terminal Successor product for 3UG3521-1AC..
周囲温度
汚染度	3
製品指定	Current monitoring relay with digital setting
保護クラス IP	IP20
● 運転中	-25 ... +60 °C
● 輸送中	-40 ... +85 °C
ディスプレイのデザイン	LCD
伝導干渉
電源電圧1（AC）
供給電圧1（DC）	20.4 ... 26.4 V
● 接地部品用
製品ライフサイクル（PLM）	PM300:Active Product
● AWGケーブル単線	2x (20 ... 14)
● 出力間	Yes
一般製品承認	EMC
特別試験証明書	Type Test Certificates/Test Report
製品タイプの指定	3UG4
相対的な繰り返し精度	1 %
● 250 V、50/60 Hz	3 A
● 400 V、50/60 Hz	3 A
● 50Hz定格値	24 V
● 60 Hz定格値	24 V
測定可能なライン周波数	40 ... 500 Hz
1℃あたりの温度ドリフト	0.1 %/°C
輸出管理規制	AL : N / ECCN : N
● AWGケーブル撚り線	2x (20 ... 14)
工場渡し標準リードタイム	20 Day/Days
原材料割増金	None
デジタル表示の精度	+/-1 digit
相対的な計測精度	5 %
パッケージサイズの測定単位	MM
● 入力と出力の間	Yes
●主電流回路用	screw-type terminals
● 過電流検出DC	Yes
物質の禁止（日付）	05/01/2012
動作電圧定格値	24 ... 24 V
電気接続の種類
● 低電流検出DC	Yes
調整可能な応答遅延時間
監視対象電流の種類	AC/DC
● サイドバイサイドマウント
取り外し可能なクランプ付き（EF003340）	true
● 現在のウィンドウ認識DC	Yes
● 過電流検出 1相	Yes
● 過電流検出3相	No
電気絶縁の設計	Protective separation
供給電圧1（DC定格値）	24 V
● 低電流検出 1相	Yes
接続可能な導体断面積
動作電流は最小17V	0.005 A
● 低電流検出3相	No
電流測定範囲（EF000417）	['0.003', '0.6']
サージ電圧耐性定格値	4 kV
品番（市場向け品番）	3UG4621-1AA30
作動用電圧タイプ（EF008242）	AC/DC
AC-15の出力リレーの電流容量
DC-13の出力リレーの電流容量
供給電圧の種類	AC/DC
●補助回路および制御回路用	screw-type terminals
電気接続の種類（EF003961）	Screw connection
WEEE（2012/19/EU）回収義務	Yes
● 電圧ウィンドウ認識 1相	No
● 電圧ウィンドウ認識3相	No
外部変流器（EF001923）	-
CO接点の遅延切り替え数	1
NC接点遅延スイッチング数	0
NO接点遅延スイッチング数	0
IEC 81346-2に準拠した参照コード	K
● 下限または上限の違反がある	0.1 ... 20 s
最大許容オフディレイ時間（EF008191）	20
主電流回路の極数	1
機能DC電流ヒステリシス（EF003411）	true
最小調整オフディレイ時間（EF008192）	0.1
調整可能な電流応答値電流
● 制御回路と補助回路間	300 V
三相ヒステリシス可能（EF003395）	false
● 汚染度3定格値付き	690 V
単相ヒステリシス可能（EF003394）	false
ネジ式端子の締め付けトルク	0.8 ... 1.2 N·m
● 補助回路と補助回路の間	300 V
● IEC 61000-4-4に基づく破裂による	2 kV
三相過電流の可能性あり（EF003408）	false
測定回路の内部抵抗	500 mΩ
IEC 60068-2-27に準拠した耐衝撃性	sinusoidal half-wave 15g / 11 ms
接続可能な導体断面の種類
● 細撚り、芯線端処理	1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)
単相過電流の可能性あり（EF003407）	true
三相低電流可能（EF003406）	false
単相低電流可能（EF003405）	true
安全な絶縁のための最大許容電圧
3RT2コンタクタの最大動作周波数	5 000 1/h
IEC 60068-2-6に準拠した耐振動性	1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
定格制御電源電圧 Us（DC）（EF003980）	['-', '24']
● 電圧供給と他の回路の間	No
IEC 61000-4-2に準拠した静電放電	6 kV contact discharge / 8 kV air discharge
機械的耐用年数（スイッチングサイクル）標準	10 000 000
相対的な温度関連の測定偏差	5 %
IEC 61000-4-3に準拠したフィールドベースの干渉	10 V/m
DC電圧過電流機能（EF003410）を搭載	true
最大許容遅延通電時間（EF008189）	20
切替接点としての接点数（EF008257）	1
地域別価格グループ / 本社価格グループ	41H / 41H
停電時のバッファリング時間最小	10 ms
● 調整可能な開回路/閉回路電流原理	Yes
直流電圧・電流機能（EF003409）を搭載	true
最小調整可能遅延通電時間（EF008190）	0.1
定格制御電源電圧 Us（AC 50HZ）（EF003978）	['-', '24']
定格制御電源電圧 Us（AC 60HZ）（EF003979）	['-', '24']
製品コンポーネント主回路用取り外し可能端子	Yes
通常開接点の接点数（EF008256）	0
接続可能な導体断面積としてコード化されたAWG番号
設置高度（海抜最大）	2 000 m
通常閉接点の接点数（EF008255）	0
測定電流値に対する調整可能なスイッチングヒステリシス	0.1 ... 250 mA
● IEC 61000-4-5に準拠した導体アースサージによる	2 kV
出力リレーのDIAZEDヒューズリンクの連続電流	4 A
接点最大時のスイッチング素子の熱電流	5 A
● IEC 61000-4-5に準拠した導体間サージによる	1 kV
電気的耐久性（スイッチングサイクル）AC-15、230 V（標準）	100 000
RoHS指令に基づく物質制限への準拠	Since: 01.05.2012
IEC 60664に準拠した過電圧カテゴリーIIIの絶縁電圧
補助回路および制御回路用の製品コンポーネント取り外し可能な端子	Yes
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
一般製品承認EMC適合宣言確認試験証明書海上/海運その他鉄道特別試験証明書型式試験証明書/試験報告書確認振動および衝撃	General Product Approval
