3UG4825-2CA40

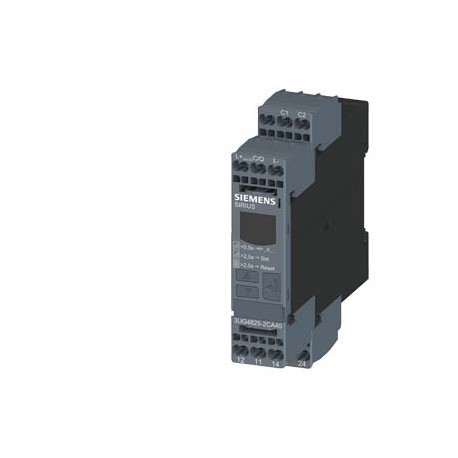

3UG4825-2CA40 SIEMENS Digital monitoring relay for residual current monitoring with residual-current transfo..
$0.00米ドル
4261 在庫あり
主な仕様
:Confirmation
EAN:4011209912540
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4011209912540 |
| UPC | Not available |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 91 mm |
| 幅 | 22.5 mm |
| ● 1 | 30 mA ... 40 A |
| ● 2 | 30 mA ... 40 A |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| 身長 | 103 mm |
| ● 固体 | 2x (0.25 ... 1.5 mm²) |
| グループコード | R711 |
| データ量 | |
| — 上向き | 0 mm |
| ● 24Vで | 1 A |
| 日付2022年5月2日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LAO----- |
| — フォワード | 0 mm |
| ● 125Vで | 0.2 A |
| ● 250Vで | 0.1 A |
| ● 立ち往生 | 24 ... 16 |
| 製品グループ | 5885 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| — 後ろ向き | 0 mm |
| — 下向き | 0 mm |
| 商品コード | 85364900 |
| 製品ファミリー | Residual-current monitoring relays |
| 最終更新日: | 1/18/2021 |
| 正味重量（kg） | 0,147 Kg |
| 電圧の種類 | DC |
| — 横に | 0 mm |
| ● 定格値 | 300 V |
| 深さ（EF000049） | 91.0 |
| 幅 (EF000008) | 22.5 |
| 固定方法 | screw and snap-on mounting onto 35 mm standard mounting rail |
| 製品機能 | for three-phase supplies |
| 必要な間隔 | |
| ● エラーメモリ | Yes |
| 原産国 | Czech Republic |
| 高さ（EF000040） | 103.0 |
| 取り付け位置 | any |
| ● 初期値 | 0.85 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| ガルバニック絶縁 | |
| 絶縁電圧 | |
| 測定可能な電流 | 10 mA ... 43 A |
| 製品ブランド名 | SIRIUS |
| ● 保管中 | -40 ... +85 °C |
| ● 外部リセット | Yes |
| ● 活電部用 | |
| 関数 (EF000030) | For three-phase supply system |
| 梱包寸法 | 98,00 x 32,00 x 111,00 |
| 製品説明 | Digital monitoring relay for residual current monitoring with residual-current transformer 3UL23 for IO-Link Setting range 0.03 A to 40 A separate for warning threshold and switch-off value ON delay and tripping delay 0 to 999.9 s Shutdown hysteresis up to 50% Warning hysteresis 5% fixed Width 22.5mm, 2 change-over contacts with or without fault buffer spring-type connection system |
| 周囲温度 | |
| 汚染度 | 3 |
| 製品指定 | Residual current monitoring relay with digital setting |
| 保護クラス IP | IP20 |
| ● ターミナルの | IP20 |
| ● 運転中 | -25 ... +60 °C |
| ● 輸送中 | -40 ... +85 °C |
| ● フルスケール値 | 1.1 |
| ● エンクロージャの | IP20 |
| IO-Link転送速度 | COM2 (38,4 kBaud) |
| ディスプレイのデザイン | LCD |
| CO連絡先の数 | |
| ● 遅延スイッチング | 2 |
| 伝導干渉 | |
| ● 接地部品用 | |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AWGケーブル単線 | 2x (24 ... 16) |
| ● 出力間 | Yes |
| 一般製品承認 | EMC |
| 定格電圧（EF003977） | ['24', '24'] |
| 製品タイプの指定 | 3UG4 |
| 相対的な繰り返し精度 | 1 % |
| ● 250 V、50/60 Hz | 3 A |
| ● 400 V、50/60 Hz | 0 A |
| 適合宣言 | Test Certificates |
| 測定可能なライン周波数 | 16 ... 400 Hz |
| 1℃あたりの温度ドリフト | 0.1 %/°C |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 定格周波数（EF001663） | ['16', '400'] |
| ● AWGケーブル撚り線 | 2x (24 ... 16) |
| ●補助接点用 | 2 |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| デジタル表示の精度 | +/-1 digit |
| 相対的な計測精度 | 5 % |
| パッケージサイズの測定単位 | MM |
| DCでの制御電源電圧 | |
| ● 入力と出力の間 | Yes |
| ● 残留電流表示 | Yes |
| 物質の禁止（日付） | 02/14/2013 |
| 動作電圧定格値 | 24 ... 24 V |
| 電気接続の種類 | spring-loaded terminals |
| 調整可能な応答遅延時間 | 0 ... 999.9 s |
| 監視対象電流の種類 | AC |
| ● サイドバイサイドマウント | |
| 調整可能な動作遅延時間 | 0 ... 999.9 s |
| 動作周波数定格値 | 16 ... 400 Hz |
| 取り外し可能なクランプ付き（EF003340） | true |
| ● 過電流検出 1相 | Yes |
| 電気絶縁の設計 | galvanic isolation |
| ● 低電流検出 1相 | No |
| 接続可能な導体断面積 | |
| 動作電流は最小17V | 5 mA |
| 応答値アンペア数1 (EF008204) | ['30.0', '40000.0'] |
| 応答値アンペア数2 (EF008205) | ['30.0', '40000.0'] |
| サージ電圧耐性定格値 | 4 kV |
| 品番（市場向け品番） | 3UG4825-2CA40 |
| 作動用電圧タイプ（EF008242） | DC |
| AC-15の出力リレーの電流容量 | |
| DC-13の出力リレーの電流容量 | |
| エラー登録の可能性があります（EF003423） | true |
| 電気接続の種類（EF003961） | Spring clamp connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| プロトコルはIO-Linkプロトコルをサポートしています | Yes |
| NC接点遅延スイッチング数 | 0 |
| NO接点遅延スイッチング数 | 0 |
| IEC 81346-2に準拠した参照コード | K |
| 調整可能な電流応答値電流 | |
| — 汚染度3定格値 | 300 V |
| 差電流表示（EF003424） | true |
| ● IEC 61000-4-4に基づく破裂による | 2 kV |
| 始動時の調整可能な応答遅延時間 | 0 ... 999.9 s |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 0 |
| IEC 60068-2-27に準拠した耐衝撃性 | sinusoidal half-wave 15g / 11 ms |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 2 x (0.25 ... 1.5 mm²) |
| 制御電源電圧の種類 | DC |
| 3RT2コンタクタの最大動作周波数 | 5 000 1/h |
| IEC 60068-2-6に準拠した耐振動性 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| ● 芯線処理を施さずに細撚り | 2x (0.25 ... 1.5 mm²) |
| 定格制御電源電圧 Us（DC）（EF003980） | ['24', '24'] |
| SIOモードでの半導体出力の電流容量 | 200 mA |
| ● 電圧供給と他の回路の間 | No |
| IEC 61000-4-2に準拠した静電放電 | 4 kV contact discharge / 8 kV air discharge |
| 機械的耐用年数（スイッチングサイクル）標準 | 10 000 000 |
| IEC 61000-4-3に準拠したフィールドベースの干渉 | 10 V/m |
| 入力/出力リンクマスター経由の電圧供給の種類 | Yes |
| 最大許容遅延通電時間（EF008189） | 999.9 |
| 切替接点としての接点数（EF008257） | 2 |
| 地域別価格グループ / 本社価格グループ | 41H / 41H |
| 停電時のバッファリング時間最小 | 10 ms |
| ● 調整可能な開回路/閉回路電流原理 | Yes |
| 最小調整可能遅延通電時間（EF008190） | 0.0 |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 通常開接点の接点数（EF008256） | 0 |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 設置高度（海抜最大） | 2 000 m |
| ● IEC 60664に基づく過電圧カテゴリーIII | |
| 通常閉接点の接点数（EF008255） | 0 |
| ● IEC 61000-4-5に準拠した導体アースサージによる | 2 kV |
| 出力リレーのDIAZEDヒューズリンクの連続電流 | 4 A |
| 接点最大時のスイッチング素子の熱電流 | 5 A |
| 動作範囲係数制御電源電圧定格値DC | |
| ● IEC 61000-4-5に準拠した導体間サージによる | 1 kV |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 100 000 |
| マスターとIO-Linkデバイス間のポイントツーポイントサイクルタイムが最小 | 10 ms |
| ● 周期転送合計の入力アドレス範囲 | 4 byte |
| ● 循環転送出力のアドレス範囲の合計 | 2 byte |
| RoHS指令に基づく物質制限への準拠 | Since: 14.02.2013 |
| 補助回路および制御回路用の製品コンポーネント取り外し可能な端子 | Yes |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 一般製品承認EMC確認製造者宣言適合宣言試験証明書海上/海運その他鉄道型式試験証明書/試験報告書特別試験証明書確認振動および衝撃 | General Product Approval |
製品説明
DIGIT SURVEILLANCE RELAYS. P/ VIGIL. CORRIENT. DIFRENCIAL (C/TRANSFORMER INTENS.3UL23) FOR IO-LINK RANGE OF REG. 0.03 TO 40 A SEPARATED FOR ALARM THRESHOLD AND DISCONNECTION THRESHOLD START AND TRIP D
