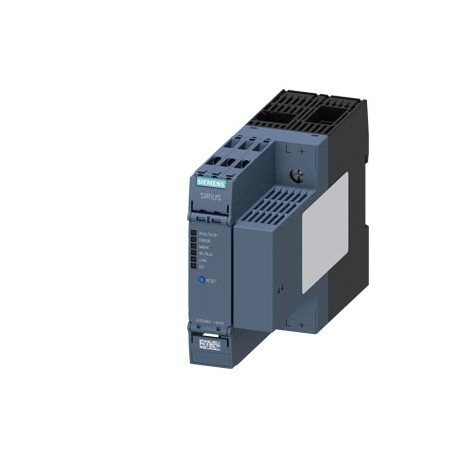

3UG5462-1AA40

技術仕様

パラメータ	価値
	VersionClassificationeClass627-37-92-08eClass7.127-37-92-08eClass827-37-92-08eClass927-37-16-92eClass9.127-37-16-92ETIM5EC002586ETIM6EC002586ETIM7EC002586ETIM8EC002586
EAN	4047621064727
UPC	804766977251
エティム	5
深さ	141.6 mm
幅	45 mm
● 1	-63 ... +63 A
eクラス	6
身長	100 mm
● 注記	0.5 A 125 V AC, with resistive load up to 40 °C
- 固体	2x (1 ... 16 mm²), 1x (1 ... 16 mm²)
グループコード	R711
— 上向き	50 mm
● 24Vで	1 A
確認
日付2022年5月4日	Subject to change without notice© Copyright Siemens 2022
メタルファクター	LAO-----
— フォワード	0 mm
— 立ち往生	2x (1 ... 16 mm²), 1x (1 ... 16 mm²)
製品グループ	4K62
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
— 後ろ向き	0 mm
— 下向き	50 mm
商品コード	85364900
製品ファミリー	DC load monitoring
最終更新日:	1/12/2021
● 自動リセット	Yes
正味重量（kg）	0,385 Kg
— 横に	0 mm
固定方法	screw and snap-on mounting onto 35 mm standard mounting rail
製品機能	DC load monitoring relay
必要な間隔
● 手動リセット	Yes
● 前面に	IP20
原産国	Germany
取り付け位置	any
締め付けトルク
● 始動時	0 ... 999 s
LKZ_FDB/カタログID	CC-IC10
梱包数量	1
ガルバニック絶縁
絶縁電圧
測定可能な電流	-63 ... +63 A
製品ブランド名	SIRIUS
● 保管中	-40 ... +80 °C
● 活電部用
梱包寸法	110,00 x 175,00 x 70,00
製品説明	DC load monitoring relay for PROFINET, max. 1x63 A DC, max. 800 V Width: 45.0 mm Monitoring for violation of upper and lower limit of current, voltage and power; Energy consumption counter, energy recovery counter, switching cycle counter, operating hours counter, warning and alarm thresholds, automatic or manual reset, ON delay 0-999.0 sec, OFF delay 0-999.0 sec, automatic reclosing delay 0-999.0 sec Supply voltage: 24 V DC 1 changeover contact, screw terminal
周囲温度
製品指定	DC load monitoring relay
保護クラス IP
● ターミナルの	IP00
● 運転中	-25 ... +60 °C
● 輸送中	-40 ... +80 °C
製品のデザイン	for PROFINET
プロトコルがサポートされている
応答時間最大	100 ms
● 主な連絡先
伝導干渉
電力損失[W]最大	3 W
● 接地部品用
製品ライフサイクル（PLM）	PM300:Active Product
一般製品承認	Declaration of Conformity
調整可能な電圧範囲	0 ... 800 V
直流で測定可能な電圧	0 ... 800 V
製品タイプの指定	3UG5
● PROFINET IOプロトコル	Yes
PROFINET適合クラス	A
輸出管理規制	AL : N / ECCN : EAR99
適格証明書	CE
●補助接点用
工場渡し標準リードタイム	20 Day/Days
原材料割増金	None
パッケージサイズの測定単位	MM
● 入力と出力の間	Yes
● 過電流検出DC	Yes
● 過電圧検出DC	Yes
物質の禁止（日付）	05/31/2019
電磁両立性	IEC 60947-1 / IEC 61000-6-2 / IEC 61000-6-4
電気接続の種類	screw-type terminals
● 低電流検出DC	Yes
● 低電圧検出DC	Yes
調整可能な応答遅延時間
監視対象電流の種類	DC
監視用電圧の種類	DC
● サイドバイサイドマウント
電気絶縁の設計	Protective separation
インターフェース設計 1 RJ45 (イーサネット)	Yes
供給電圧1（DC定格値）	24 V
● 主接点用AWGケーブル	1x (18 ... 1), 2x (18 ... 2)
1番目のインターフェースのポート数	1
サージ電圧耐性定格値	8 kV
品番（市場向け品番）	3UG5462-1AA40
DC-13の出力リレーの電流容量
供給電圧の種類	DC
● アドレス解決プロトコル（ARP）	Yes
WEEE（2012/19/EU）回収義務	Yes
オープンIE通信用サービスLLDP	Yes
IEC 81346-2に準拠した参照コード	K
● 下限または上限の違反がある	0 ... 999 s
PROFINET に準拠したネットワーク負荷クラス	1
● 補助接点用AWGケーブル	1x (20 ... 12), 2x (20 ... 14)
調整可能な電流応答値電流
産業用イーサネットの伝送モード	PROFINET with 100 Mbps full duplex (100BASE-TX)
● 制御回路と補助回路間	24 V
PROFINET準拠のインターフェース数	1
● 補助回路と補助回路の間	24 V
● IEC 61000-4-4に基づく破裂による	2 kV
測定回路の内部抵抗	10 mΩ
補助接点のCO接点数	1
IEC 60068-2-27に準拠した耐衝撃性	sinusoidal half-wave 15g / 11 ms
接続可能な導体断面の種類
— コアエンド処理を施した細撚り	2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
安全な絶縁のための最大許容電圧
インターフェースの設計ファストイーサネットインターフェース	Yes
IEC 60068-2-6に準拠した耐振動性	1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
● ネジ式端子の主接点用	3 ... 4.5 N·m
● 電圧供給と他の回路の間	Yes
IEC 61000-4-2に準拠した静電放電	6 kV contact discharge / 8 kV air discharge
機械的耐用年数（スイッチングサイクル）標準	10 000 000
相対的な温度関連の測定偏差	0.5 %
IEC 61000-4-3に準拠したフィールドベースの干渉	10 V/m
地域別価格グループ / 本社価格グループ	41H / 41H
● ネジ式端子付き補助接点用	0.6 ... 0.8 N·m
製品コンポーネント主回路用取り外し可能端子	No
設置高度（海抜最大）	2 000 m
動作範囲係数電源電圧定格値DC	0.85 ... 1.15
PROFINET IOデバイスの第1インターフェースにおける製品機能	Yes
イーサネットインターフェースオートクロスオーバーにおける製品機能	Yes
過電流持続時間 < 1 秒の最大許容電流容量	1 A
● IEC 61000-4-5に準拠した導体アースサージによる	2 kV
出力リレーのDIAZEDヒューズリンクの連続電流	2 A
接点最大時のスイッチング素子の熱電流	1 A
● IEC 61000-4-5に準拠した導体間サージによる	1 kV
リレー出力の電気的耐久性（スイッチングサイクル）最大	100 000
RoHS指令に基づく物質制限への準拠	Since: 31.05.2019
補助回路および制御回路用の製品コンポーネント取り外し可能な端子	Yes
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
● IEC 60664に基づく過電圧カテゴリーII、汚染度3定格値	600 V
● IEC 60664に基づく過電圧カテゴリーIII、汚染度3定格値	300 V
● IEC 60664に基づく過電圧カテゴリーIIIの補助回路および制御回路の汚染度3定格値	30 V
一般製品承認適合宣言書試験証明書その他確認書型式試験証明書/試験報告書適合宣言書その他確認書	General Product Approval

製品説明

DC load monitoring relay for PROFINET, max. 1 × 63 A DC, max. 800 V Width: 45.0 mm Overrun monitoring due to excess and default of current, voltage and power; energy consumption meter, regeneration me
