3VA1116-1AA36-0AA0

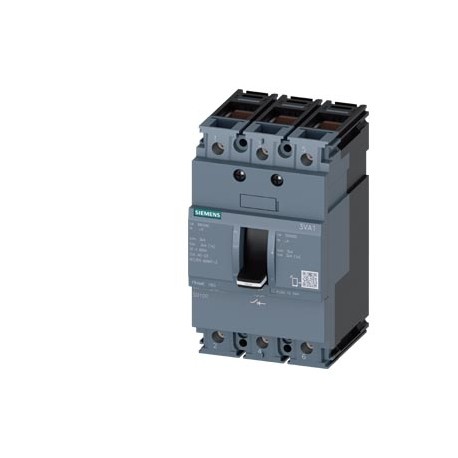

3VA1116-1AA36-0AA0 SIEMENS switch disconnector 3VA1 IEC frame 160 3-pole SD100, In 160A without overload pro..
$0.00米ドル
3699 在庫あり
主な仕様
:
EAN:4042948800584
UPC:804766422027
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4042948800584 |
| UPC | 804766422027 |
| エティム | 5 |
| 幅 | 76.2 mm |
| 深さ | 70 mm |
| 身長 | 130 mm |
| eクラス | 6 |
| グループコード | P360 |
| 正味重量 | 952 g |
| 確認 | |
| 日付2022年5月3日 | |
| メタルファクター | LOA----- |
| その他 | |
| 製品グループ | 5375 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| ● 40℃で | 160 A |
| ● 45℃で | 160 A |
| ● 50℃で | 160 A |
| ● 55℃で | 158 A |
| ● 60℃で | 155 A |
| ● 65℃で | 153 A |
| ● 70℃で | 150 A |
| 商品コード | 85362090 |
| 製品ファミリー | 3VA Molded Case Circuit Breakers up to 1600 A, IEC |
| 最終更新日: | 8/13/2021 |
| 正味重量（kg） | 0,952 Kg |
| 製品バージョン | in MCCB design |
| 極数 | 3 |
| 原産国 | Czech Republic |
| 海運 | other |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| ● トリップインジケーター | No |
| 梱包寸法 | 92,00 x 150,00 x 116,00 |
| 製品説明 | switch disconnector 3VA1 IEC frame 160 3-pole SD100, In=160A without overload protection w/o short-circuit protection clamp connection |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Switch disconnector |
| ● 電圧トリガー | No |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | EMC |
| 定格電圧（EF003977） | - |
| 電力損失 [W] / 最大 | 38 W |
| ● 低電圧解放 | No |
| 補助連絡先バージョン | Without |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 極数（EF001391） | - |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| 定格絶縁電圧Ui | 800 V |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | |
| ●保管時/最大 | 80 °C |
| ●保管中/最小 | -40 °C |
| デバイス構築（EF008240） | - |
| ● 運転中 / 最大 | 70 °C |
| ● 運転中 / 最小 | -25 °C |
| モータードライブオプション（EF007386） | - |
| 補助リリースの設計 | without |
| モータードライブ内蔵（EF006697） | - |
| 制御要素の種類 (EF006976) | - |
| 保護等級 IP / 前面 | IP40 |
| 保護等級（IP）（EF005474） | - |
| 品番（市場向け品番） | 3VA1116-1AA36-0AA0 |
| 定格永久電流 Iu (EF001389) | - |
| 低電圧リリース付き（EF007518） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 消灯インジケーター付き（EF007006） | - |
| 最大定格動作電圧 Ue（DC） | 500 V |
| 製品機能 / 通信機能 | No |
| 参照コード / IEC 81346-2に準拠 | Q |
| 製品拡張 / オプション / モーター駆動 | Yes |
| 過負荷解除電流設定（EF002336） | - |
| 統合型地絡保護（EF007296） | - |
| ● 先行接点による低電圧解放 | No |
| CO接点数 / 補助接点数 | 0 |
| 保護ユニットを備えた完全なデバイス（EF008906） | - |
| DINレール（トップハットレール）取り付けオプション（EF008904） | - |
| 地域別価格グループ / 本社価格グループ | 12P / 1CB |
| 機械的耐用年数（スイッチングサイクル）/標準 | 15 000 |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | - |
| 主回路の電気接続の種類（EF006819） | - |
| 電気接続の種類 / 主電流回路用 | Terminal connection |
| 主電流回路の接続位置（EF006671） | - |
| 調整範囲遅延なし短絡解除（EF007131） | - |
| 切替接点としての補助接点の数（EF003531） | - |
| 電気コネクタの配置 / 主電流回路用 | Front terminal |
| 常開接点としての補助接点の数（EF001376） | - |
| 常閉接点としての補助接点の数（EF001377） | - |
| 調整範囲短期遅延短絡解放（EF007129） | - |
| 定格短絡遮断容量 lcu 400 V、50 Hz (EF007048) | - |
| RoHS指令に基づく物質制限への準拠 | Since: 01.04.2014 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| スイッチ上部の表面 / 接続部のデザイン (N、1、3、5) | silver |
| スイッチ底面の表面 / 接続部のデザイン (N, 2, 4, 6) | Tin |
| 一般製品承認EMC確認その他適合宣言試験証明書船舶/海運英国適合宣言特別試験証明書型式試験証明書/試験報告書その他船舶/海運その他CCS/中国船級協会その他その他 | General Product Approval |
製品説明
INTERRUPT.-DISCONNECTOR 3VA1 IEC SIZE 160 3 POLES SD100, IN=160A WITHOUT PROTEC. OVERLOAD WITHOUT PROTEC. SHORT CIRCUIT CONNECTION IN TERMINALS. Cancelations and returns limited. Consult conditions.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
