3VA1220-5FF42-0AA0

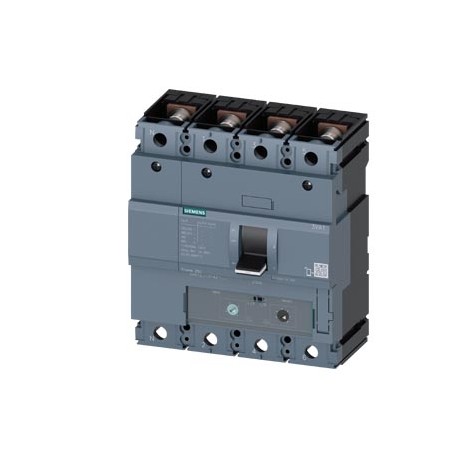

3VA1220-5FF42-0AA0 SIEMENS circuit breaker 3VA1 IEC frame 250 breaking capacity class M Icu 55kA @ 415V 4-po..
$0.00米ドル
3014 在庫あり
主な仕様
:
EAN:4042948815434
EMC:Declaration of Conformity
UPC:804766421617
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4042948815434 |
| EMC | Declaration of Conformity |
| UPC | 804766421617 |
| エティム | 5 |
| アイデア | 4 |
| 幅 | 140 mm |
| 深さ | 70 mm |
| 身長 | 158 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| グループコード | P360 |
| 正味重量 | 2.073 kg |
| 深さ [インチ] | 2.76 in |
| 幅 [インチ] | 5.51 in |
| 高さ [インチ] | 6.22 in |
| 確認 | |
| 日付2022年5月3日 | |
| メタルファクター | LOA----- |
| ● 240Vで | 85 kA |
| ● 415Vで | 55 kA |
| ● 440Vで | 36 kA |
| ● 500Vで | 15 kA |
| ● 690Vで | 10 kA |
| その他 | |
| 製品グループ | 5375 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ● 40℃で | 200 A |
| ● 45℃で | 200 A |
| ● 50℃で | 200 A |
| ● 55℃で | 194 A |
| ● 60℃で | 188 A |
| ● 65℃で | 182 A |
| ● 70℃で | 176 A |
| 商品コード | 85362090 |
| 製品ファミリー | 3VA Molded Case Circuit Breakers up to 1600 A, IEC |
| 最終更新日: | 10/3/2021 |
| 正味重量（kg） | 2,073 Kg |
| 製品バージョン | Line protection |
| 極数 | 4 |
| 製品機能 | |
| 原産国 | Czech Republic |
| 海運 | other |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 160,00 x 175,00 x 123,00 |
| 製品説明 | circuit breaker 3VA1 IEC frame 250 breaking capacity class M Icu=55kA @ 415V 4-pole, line protection TM240, ATAM, In=200A overload protection Ir=140A...200A short-circuit protection Ii=5...10 x In N conductor protection 50% nut keeper kit |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Molded case circuit breaker |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 定格電圧（EF003977） | ['690', '690'] |
| 電力損失 [W] / 最大 | 42 W |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 4 |
| ● 通信機能 | No |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| 定格絶縁電圧Ui | 800 V |
| パッケージサイズの測定単位 | MM |
| ●保管時/最大 | 80 °C |
| ●保管中/最小 | -40 °C |
| クーラント永久割当Iu | 200 A |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| ● 運転中 / 最大 | 70 °C |
| ● 運転中 / 最小 | -25 °C |
| ●その他の測定機能 | No |
| モータードライブオプション（EF007386） | true |
| 漏電監視バージョン | Without |
| モータードライブ内蔵（EF006697） | false |
| 過電流放出の設計 | TM240 |
| 制御要素の種類 (EF006976) | Rocker lever |
| 短絡保護の設計 | For switching power values in DC networks, see the 3VA molded case circuit breaker device manual; link to be found under Service & Support in the last chapter |
| 保護等級 IP / 前面 | IP40 |
| 保護等級（IP）（EF005474） | IP40 |
| N導体保護の設計 | 50% |
| 品番（市場向け品番） | 3VA1220-5FF42-0AA0 |
| 定格永久電流 Iu (EF001389) | 200.0 |
| 低電圧リリース付き（EF007518） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 消灯インジケーター付き（EF007006） | - |
| 最大定格動作電圧 Ue（DC） | 600 V |
| 参照コード / IEC 81346-2に準拠 | Q |
| 製品拡張 / オプション / モーター駆動 | Yes |
| 調整可能な応答値電流/li最大。 | 2 000 A |
| 調整可能な応答値電流/ li min。 | 1 000 A |
| 過負荷解除電流設定（EF002336） | ['140', '200'] |
| 短絡電流容量（Icm） | |
| 統合型地絡保護（EF007296） | false |
| 中性線 / アップグレード可能/後付け可能 | No |
| CO接点数 / 補助接点数 | 0 |
| 過電流開放の保護機能 | LI |
| 保護ユニットを備えた完全なデバイス（EF008906） | true |
| 遮断器の開閉容量クラス | M |
| フレームサイズの最大定格動作電流 | 250 A |
| DINレール（トップハットレール）取り付けオプション（EF008904） | true |
| 地域別価格グループ / 本社価格グループ | 12P / 1CB |
| 機械的耐用年数（スイッチングサイクル）/標準 | 20 000 |
| 遮断容量最大短絡電流（Icu） | |
| 遮断容量動作短絡電流（Ics） | |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | true |
| 主回路の電気接続の種類（EF006819） | Screw connection |
| 電気接続の種類 / 主電流回路用 | nut keeper kit on both ends |
| 漏電保護 / トリップ切替可能 / I2t=ON/OFF | No |
| 主電流回路の接続位置（EF006671） | Front side |
| 調整範囲遅延なし短絡解除（EF007131） | ['1000', '2000'] |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 電気コネクタの配置 / 主電流回路用 | Front terminal |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| 調整範囲短期遅延短絡解放（EF007129） | ['-', '-'] |
| 定格短絡遮断容量 lcu 400 V、50 Hz (EF007048) | 55.0 |
| 電気的耐久性（スイッチングサイクル）/ AC-1 / 690 V 50/60 Hz | 5 400 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.06.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 電気的耐久性（スイッチングサイクル）/ AC-1 / 380/415 V 50/60 Hz | 8 000 |
| スイッチ底面の表面 / 接続部のデザイン (N, 2, 4, 6) | Silver |
| 接続可能な導体断面積のタイプ、接続ネジ、幅 x 厚さ、最大。 | 25 x 8 mm |
| 接続可能な導体断面積の種類、接続ネジ、幅 x 厚さ、最小。 | 13 x 1 mm |
| 有効電力損失 / 定格電流値に対して / AC時 / 高温動作状態 / 極あたり | 14 W |
| 一般製品承認確認その他KCEMC適合宣言試験証明書英国適合宣言その他特別試験証明書型式試験証明書/試験報告書海洋/海運その他その他その他 | General Product Approval |
製品説明
AUTOMATIC SWITCH 3VA1 IEC size 250 CUTTING POWER CLASS M ICU=55KA @ 415 V 4 POLES, PROT. DISTRIBUTIONS TM240, ATAM, IN=200A OVERLOAD PROTECTION IR=140A ... 200A SHORT CIRCUIT PROTECTION II=5...10 X IN
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Confirmation
