3VA2580-7MN32-0AA0

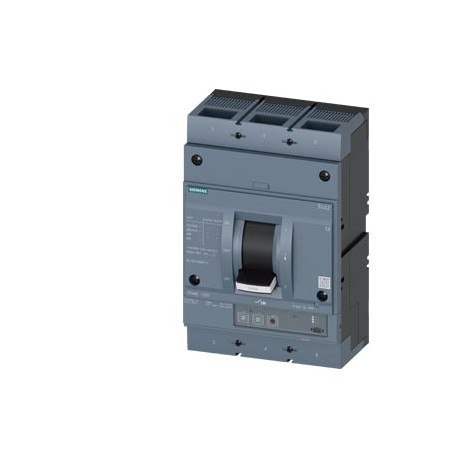

3VA2580-7MN32-0AA0 SIEMENS circuit breaker 3VA2 IEC frame 1000 breaking capacity class C Icu 110kA @ 415V 3-..
$0.00米ドル
3263 在庫あり
主な仕様
:Confirmation
EAN:4042948836538
UPC:195125112438
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4042948836538 |
| UPC | 195125112438 |
| エティム | 5 |
| アイデア | 4 |
| 幅 | 210 mm |
| 深さ | 120 mm |
| 身長 | 320 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| グループコード | P360 |
| 正味重量 | 14.301 kg |
| 深さ [インチ] | 4.72 in |
| 幅 [インチ] | 8.27 in |
| 高さ [インチ] | 12.6 in |
| メタルファクター | LPB----- |
| ● 240Vで | 200 kA |
| ● 415Vで | 110 kA |
| ● 440Vで | 110 kA |
| ● 500Vで | 85 kA |
| ● 690Vで | 35 kA |
| 日付2022年5月10日 | |
| その他 | |
| 製品グループ | 5374 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ● 40℃で | 800 A |
| ● 45℃で | 800 A |
| ● 50℃で | 800 A |
| ● 55℃で | 800 A |
| ● 60℃で | 800 A |
| ● 65℃で | 767 A |
| ● 70℃で | 703 A |
| 商品コード | 85362090 |
| 製品ファミリー | 3VA Molded Case Circuit Breakers up to 1600 A, IEC |
| 最終更新日: | 10/8/2021 |
| 正味重量（kg） | 14,301 Kg |
| 製品バージョン | Motor protection |
| 極数 | 3 |
| 製品機能 | |
| 原産国 | Czech Republic |
| 海運 | other |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | LV10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| ● トリップインジケーター | No |
| 梱包寸法 | 318,00 x 365,00 x 178,00 |
| 製品説明 | circuit breaker 3VA2 IEC frame 1000 breaking capacity class C Icu=110kA @ 415V 3-pole, motor protection ETU350M, LSI, In=800A overload protection Ir=320A...800A short-circuit protection Isd=3...15 x Ir, Ii=15 x In nut keeper kit |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Molded case circuit breaker |
| ● 電圧トリガー | No |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | EMC |
| 電力損失 [W] / 最大 | 210 W |
| ● 低電圧解放 | No |
| 適合宣言 | Test Certificates |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| ● 通信機能 | No |
| 工場渡し標準リードタイム | 30 Day/Days |
| 原材料割増金 | None |
| 定格絶縁電圧Ui | 800 V |
| ● 位相不良検出 | Yes |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | |
| ●保管時/最大 | 80 °C |
| ●保管中/最小 | -40 °C |
| クーラント永久割当Iu | 800 A |
| ● 運転中 / 最大 | 70 °C |
| ● 運転中 / 最小 | -25 °C |
| ●その他の測定機能 | No |
| 漏電監視バージョン | Without |
| 過電流放出の設計 | ETU350M |
| 保護等級 IP / 前面 | IP40 |
| 動作電源 / AC-3 / 230 V | 200 000 W |
| 動作電源 / AC-3 / 400 V | 355 000 W |
| 品番（市場向け品番） | 3VA2580-7MN32-0AA0 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 参照コード / IEC 81346-2に準拠 | Q |
| 製品拡張 / オプション / モーター駆動 | No |
| 調整可能な応答値電流/li最大。 | 12 000 A |
| 調整可能な応答値電流/ li min。 | 12 000 A |
| 短絡電流容量（Icm） | |
| 中性線 / アップグレード可能/後付け可能 | No |
| CO接点数 / 補助接点数 | 0 |
| 過電流開放の保護機能 | LSI |
| 遮断器の開閉容量クラス | C |
| フレームサイズの最大定格動作電流 | 1 000 A |
| 地域別価格グループ / 本社価格グループ | 12P / 1CB |
| 機械的耐用年数（スイッチングサイクル）/標準 | 10 000 |
| 遮断容量最大短絡電流（Icu） | |
| 遮断容量動作短絡電流（Ics） | |
| 電気接続の種類 / 主電流回路用 | on both sides nut keeper kit |
| 漏電保護 / トリップ切替可能 / I2t=ON/OFF | No |
| 電気コネクタの配置 / 主電流回路用 | Front terminal |
| 電気的耐久性（スイッチングサイクル）/ AC-1 / 690 V 50/60 Hz | 3 200 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.01.2016 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 電気的耐久性（スイッチングサイクル）/ AC-1 / 380/415 V 50/60 Hz | 4 600 |
| 接続可能な導体断面積のタイプ、接続ネジ、幅 x 厚さ、最大。 | 50 x 28 mm |
| 接続可能な導体断面積の種類、接続ネジ、幅 x 厚さ、最小。 | 20 x 4 mm |
| 有効電力損失 / 定格電流値に対して / AC時 / 高温動作状態 / 極あたり | 70 W |
| 一般製品承認EMC確認その他適合宣言試験証明書船舶/海運英国適合宣言型式試験証明書/試験報告書特別試験証明書その他船舶/海運その他CCS/中国船級協会その他その他 | General Product Approval |
製品説明
Circuit breaker 3VA2 IEC size 1000 Cutting power class C Icu=110 kA at 415 V 3 poles, motor protection ETU350M, LSI, In=800 A overload protection Ir=320 A... 800 A short circuit protection Isd=3...15
