3VA5215-5ED61-0AA0

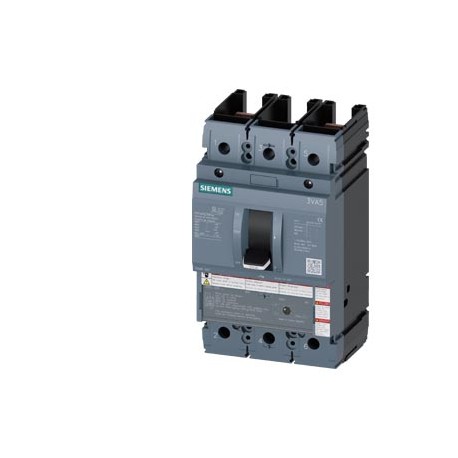

3VA5215-5ED61-0AA0 SIEMENS circuit breaker 3VA5 UL frame 250 breaking capacity class M 35kA @ 480 V 2-pole, ..
$0.00米ドル
4746 在庫あり
主な仕様
:
EAN:4042948854266
UPC:804766308512
エティム:7
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4042948854266 |
| UPC | 804766308512 |
| エティム | 7 |
| アイデア | 4 |
| 深さ | 83 mm |
| 幅 | 105 mm |
| 国連科学委員会 | 15 |
| eクラス | 12 |
| 身長 | 185 mm |
| グループコード | P360 |
| 正味重量 | 1.9 kg |
| 深さ [インチ] | 3.27 in |
| 幅 [インチ] | 4.13 in |
| 高さ [インチ] | 7.28 in |
| ● 最大 | 150 A |
| ● 最小 | 150 A |
| 確認 | |
| メタルファクター | LOA----- |
| ● 240Vで | 85 kA |
| ● 415Vで | 55 kA |
| ● 480Vで | 35 kA |
| ● 600Vで | 18 kA |
| ● 690Vで | 7 kA |
| 日付2023年8月25日 | Subject to change without notice© Copyright Siemens 2023 |
| 製品グループ | 5385 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ● 40℃で | 150 A |
| ● 45℃で | 146 A |
| ● 50℃で | 141 A |
| ● 55℃で | 137 A |
| ● 60℃で | 132 A |
| ● 65℃で | 128 A |
| ● 70℃で | 123 A |
| 商品コード | 85362090 |
| 製品ファミリー | 3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC |
| 最終更新日: | 7/15/2022 |
| 正味重量（kg） | 1,900 Kg |
| 極数 | 2 |
| 製品機能 | |
| 原産国 | Czech Republic |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | LV10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| ● トリップインジケーター | No |
| 梱包寸法 | 150,00 x 245,00 x 160,00 |
| 製品説明 | circuit breaker 3VA5 UL frame 250 breaking capacity class M 35kA @ 480 V 2-pole, line protection TM210, FTFM, In=150A overload protection Ir=150A fixed short-circuit protection Ii=10 x In without connection |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Molded-case circuit breaker |
| ● 電圧トリガー | No |
| 製品のデザイン | System protection |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | EMC |
| 定格電圧（EF003977） | ['690', '690'] |
| 電力損失 [W] / 最大 | 19 W |
| ● 低電圧解放 | No |
| 電流遮断容量 | |
| 輸出管理規制 | AL : N / ECCN : N |
| 極数（EF001391） | 2 |
| ● 通信機能 | No |
| 工場渡し標準リードタイム | 10 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| ●保管時/最大 | 80 °C |
| ●保管中/最小 | -40 °C |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| ● 運転中 / 最大 | 70 °C |
| ● 運転中 / 最小 | -25 °C |
| ●その他の測定機能 | No |
| モータードライブオプション（EF007386） | true |
| 漏電監視バージョン | without |
| 絶縁電圧/定格値 | 800 V |
| モータードライブ内蔵（EF006697） | false |
| 過電流放出の設計 | TM210 |
| 制御要素の種類 (EF006976) | Rocker lever |
| 短絡保護の設計 | For switching power values in DC networks, see the 3VA molded case circuit breaker device manual; link to be found under Service & Support in the last chapter |
| 保護等級 IP / 前面 | IP40 |
| 保護等級（IP）（EF005474） | IP40 |
| 品番（市場向け品番） | 3VA5215-5ED61-0AA0 |
| 定格永久電流 Iu (EF001389) | 150.0 |
| 低電圧リリース付き（EF007518） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 消灯インジケーター付き（EF007006） | - |
| 動作電圧 / AC時 / 定格値 | 690 V |
| 動作電圧 / DC時 / 定格値 | 500 V |
| 製品機能 / 接地保護 | No |
| 参照コード / IEC 81346-2に準拠 | Q |
| 製品指定 / ULファイルによる | MFAS |
| 製品拡張 / オプション / モーター駆動 | Yes |
| 過負荷解除電流設定（EF002336） | ['-', '-'] |
| 短絡電流容量（Icm） | |
| 統合型地絡保護（EF007296） | false |
| CO接点数 / 補助接点数 | 0 |
| 過電流開放の保護機能 | LI |
| 保護ユニットを備えた完全なデバイス（EF008906） | true |
| 遮断器の開閉容量クラス | M |
| 調整可能な設定電流（InN）/Nトリップ用 | |
| 電気的耐久性（動作サイクル）/ 480 V | 8 000 |
| 電気的耐久性（動作サイクル）/ 600 V | 4 000 |
| マーキング / UL 489準拠 / 100%定格ブレーカー | No |
| DINレール（トップハットレール）取り付けオプション（EF008904） | true |
| 地域別価格グループ / 本社価格グループ | 12P / 1CB |
| 機械的耐用年数（動作サイクル）/標準 | 20 000 |
| 最大短絡電流遮断容量（Icu） | |
| 動作短絡電流遮断容量（Ics） | |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | true |
| 主回路の電気接続の種類（EF006819） | Other |
| 電気接続の種類 / 主電流回路用 | Without |
| 主電流回路の接続位置（EF006671） | Other |
| 調整範囲遅延なし短絡解除（EF007131） | ['-', '-'] |
| 電気的耐久性（動作サイクル） / AC-1 / 690 V | 4 000 |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 調整可能な応答値設定電流（Ii）/Iトリップ用 | |
| 電気コネクタの配置 / 主電流回路用 | Without connection |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 電気的耐久性（動作サイクル） / AC-1 / 380/415 V | 8 000 |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| 調整範囲短期遅延短絡解放（EF007129） | ['-', '-'] |
| 定格短絡遮断容量 lcu 400 V、50 Hz (EF007048) | 55.0 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.01.2016 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 調整可能な応答値遅延時間（tr）/ Lトリップ用/ I2t特性付き | |
| 調整可能な電流応答値電流/電流依存過負荷解放 | 150 ... 150 A |
| 調整可能な応答値設定電流（Ir）/Lトリップの/I2t特性付き | |
| 負荷スイッチの設計 / UL 489準拠 / スイッチングデューティ回路遮断器（SWDタイプ） | No |
| 電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり | 9.7 W |
| 負荷スイッチの設計 / UL 489準拠 / 高輝度放電回路遮断器（HIDタイプ） | No |
| 製品の特徴 / 中性線用 / アップグレード可能/後付け可能 / 短絡および過負荷耐性 | No |
| 負荷スイッチの設計 / UL 489準拠 / 暖房、空調、冷凍回路ブレーカー（HACRタイプ） | Yes |
| 一般製品承認確認その他一般製品承認EMC適合宣言海上/海運その他確認その他その他 | General Product Approval |
製品説明
AUTOMATIC SWITCH 3VA5 UL size 250 CUTTING POWER CLASS M 35KA @ 480 V 2 POLES, PROTEC. TM210, FTFM, IN=150A OVERLOAD PROTECTION IR=150A FIXEDLY ADJUSTED SHORT-CIRCUIT PROTECTION II=10 X IN WITHOUT ELEM
