3VA6110-5HN31-0AA0

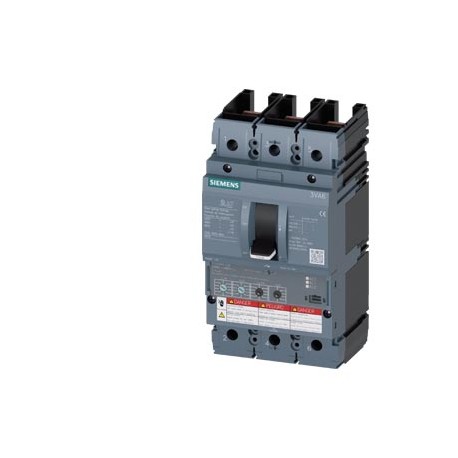

3VA6110-5HN31-0AA0 SIEMENS circuit breaker 3VA6 UL frame 150 breaking capacity class M 35kA @ 480V 3-pole, l..
$0.00米ドル
4957 在庫あり
主な仕様
:
EAN:4042948851579
UPC:804766307072
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4042948851579 |
| UPC | 804766307072 |
| エティム | 5 |
| アイデア | 4 |
| 幅 | 105 mm |
| 深さ | 86 mm |
| 身長 | 198 mm |
| 国連科学委員会 | 15 |
| eクラス | 6 |
| グループコード | P360 |
| 正味重量 | 2.5 kg |
| 深さ [インチ] | 3.39 in |
| 幅 [インチ] | 4.13 in |
| 高さ [インチ] | 7.8 in |
| メタルファクター | LOA----- |
| ● 240Vで | 85 kA |
| ● 415Vで | 55 kA |
| ● 480Vで | 35 kA |
| ● 600Vで | 18 kA |
| ● 690Vで | 2.5 kA |
| 日付2022年5月12日 | |
| その他 | |
| 製品グループ | 5383 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| ● 40℃で | 100 A |
| ● 45℃で | 100 A |
| ● 50℃で | 100 A |
| ● 55℃で | 100 A |
| ● 60℃で | 100 A |
| ● 65℃で | 100 A |
| ● 70℃で | 100 A |
| 商品コード | 85362090 |
| 製品ファミリー | 3VA Molded Case Circuit Breakers up to 1000 A, UL / IEC |
| 最終更新日: | 11/26/2021 |
| 正味重量（kg） | 2,500 Kg |
| 製品バージョン | System protection |
| 極数 | 3 |
| 製品機能 | |
| 原産国 | Czech Republic |
| 海運 | other |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | LV10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SENTRON |
| ● トリップインジケーター | No |
| 梱包寸法 | 134,00 x 200,00 x 145,00 |
| 製品説明 | circuit breaker 3VA6 UL frame 150 breaking capacity class M 35kA @ 480V 3-pole, line protection ETU350, LSI, In=100A overload protection Ir=40A...100A short-circuit protection Isd=1.5...10 x Ir, Ii=12 x In without connection |
| 周囲温度 | |
| 動作電流 | |
| 製品指定 | Molded-case circuit breaker |
| ● 電圧トリガー | No |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | EMC |
| 定格電圧（EF003977） | ['600', '600'] |
| 電力損失 [W] / 最大 | 13 W |
| ● 低電圧解放 | No |
| 遮断容量電流 | |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 極数（EF001391） | 3 |
| ● 通信機能 | No |
| 工場渡し標準リードタイム | 15 Day/Days |
| 原材料割増金 | None |
| 定格絶縁電圧Ui | 800 V |
| パッケージサイズの測定単位 | MM |
| ●保管時/最大 | 80 °C |
| ●保管中/最小 | -40 °C |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| ● 運転中 / 最大 | 70 °C |
| ● 運転中 / 最小 | -25 °C |
| ●その他の測定機能 | No |
| モータードライブオプション（EF007386） | true |
| 漏電監視バージョン | Without |
| モータードライブ内蔵（EF006697） | false |
| 過電流放出の設計 | ETU350 |
| 制御要素の種類 (EF006976) | Rocker lever |
| 保護等級 IP / 前面 | IP40 |
| 保護等級（IP）（EF005474） | IP40 |
| 品番（市場向け品番） | 3VA6110-5HN31-0AA0 |
| 定格永久電流 Iu (EF001389) | 100.0 |
| 低電圧リリース付き（EF007518） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 消灯インジケーター付き（EF007006） | - |
| 参照コード / IEC 81346-2に準拠 | Q |
| 製品指定 / ULファイルによる | MDAE |
| 製品拡張 / オプション / モーター駆動 | Yes |
| 調整可能な応答値電流/ lg min。 | 0.5 s |
| 調整可能な応答値電流/li最大。 | 1 200 A |
| 調整可能な応答値電流/ li min。 | 1 200 A |
| 過負荷解除電流設定（EF002336） | ['-', '-'] |
| 短絡電流容量（Icm） | |
| 統合型地絡保護（EF007296） | false |
| 中性線 / アップグレード可能/後付け可能 | No |
| CO接点数 / 補助接点数 | 0 |
| 過電流開放の保護機能 | LSI |
| 保護ユニットを備えた完全なデバイス（EF008906） | true |
| 遮断器の開閉容量クラス | M |
| 電気的耐久性（スイッチングサイクル）/ 480 V | 14 000 |
| 電気的耐久性（スイッチングサイクル）/ 600 V | 9 800 |
| マーキング / UL 489準拠 / 100%定格ブレーカー | No |
| DINレール（トップハットレール）取り付けオプション（EF008904） | true |
| 地域別価格グループ / 本社価格グループ | 12P / 1CB |
| 機械的耐用年数（スイッチングサイクル）/標準 | 25 000 |
| 遮断容量最大短絡電流（Icu） | |
| 遮断容量動作短絡電流（Ics） | |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | true |
| 主回路の電気接続の種類（EF006819） | Other |
| 電気接続の種類 / 主電流回路用 | Without |
| 漏電保護 / トリップ切替可能 / I2t=ON/OFF | No |
| 主電流回路の接続位置（EF006671） | Other |
| 調整範囲遅延なし短絡解除（EF007131） | ['-', '-'] |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 電気コネクタの配置 / 主電流回路用 | Without connection |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| 調整範囲短期遅延短絡解放（EF007129） | ['-', '-'] |
| 定格短絡遮断容量 lcu 400 V、50 Hz (EF007048) | 55.0 |
| 電気的耐久性（スイッチングサイクル）/ AC-1 / 690 V 50/60 Hz | 9 800 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.01.2016 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 電気的耐久性（スイッチングサイクル）/ AC-1 / 380/415 V 50/60 Hz | 14 000 |
| 適合証明書 / 海軍（戦闘艦艇を除く）の承認として / 補足SB | Yes |
| 有効電力損失 / 定格電流値に対して / AC時 / 高温動作状態 / 極あたり | 4.33 W |
| 負荷スイッチの設計 / UL 489準拠 / 暖房、空調、冷凍回路ブレーカー（HACRタイプ） | Yes |
| 一般製品承認確認一般製品承認EMC適合宣言その他英国適合宣言海上/海運その他その他その他 | General Product Approval |
製品説明
AUTOMATIC SWITCH 3VA6 UL size 150 CUTTING POWER CLASS M 35KA @ 480 V 3 POLES, PROTEC. ETU350, LSI, IN=100A OVERLOAD PROTECTION IR=40A ... 100A SHORT CIRCUIT PROTECTION ISD=1.5... 10 X IR, II=12 X IN W
