3VL1710-1DA33-0AA0

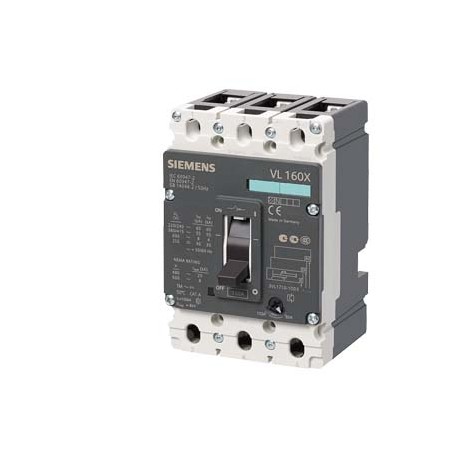

3VL1710-1DA33-0AA0 SIEMENS circuit breaker VL160X N standard breaking capacity Icu 55kA, 415V AC 3-pole, lin..
$0.00米ドル
3666 在庫あり
主な仕様
:Value
EAN:4011209473102
UPC:Not available
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4011209473102 |
| UPC | Not available |
| エティム | 4 |
| 深さ | 106.5 mm |
| 注記 | Sucessor:3VA1110-5ED36-.... |
| 幅 | 104.5 mm |
| 身長 | 157.5 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| ● 固体 | 2.5 ... 95 mm² |
| グループコード | P360 |
| 価格グループ | 12N |
| ● 最大 | 70 °C |
| ● 最小 | 0 °C |
| メタルファクター | LBO----- |
| ● 立ち往生 | 2.5 ... 95 mm² |
| 取り付けタイプ | fixed mounting |
| 製品グループ | 3740 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85362090 |
| 製品ファミリー | Not available |
| 使用カテゴリ | A |
| 正味重量（kg） | 2,213 Kg |
| 極数 | 3 |
| ● 定格値 | 800 V |
| 製品機能 | |
| 原産国 | Germany |
| 動作電流 | |
| 動作電圧 | |
| 製品コンポーネント | |
| 出荷承認 | other |
| テスト証明書 | Shipping Approval |
| 絶縁電圧 | |
| LKZ_FDB/カタログID | LV10.1 |
| PLM有効日 | Product phase-out since: 01.10.2016 |
| 梱包数量 | 1 |
| ● トリップインジケーター | No |
| 動作周波数 | |
| 梱包寸法 | 130,00 x 245,00 x 120,00 |
| 製品説明 | circuit breaker VL160X N standard breaking capacity Icu=55kA, 415V AC 3-pole, line protection Electronic Trip Unit TM, LI In=100A, rated current Ir=100A, overload protection II=1000A, short-circuit prot. without auxiliary release without auxiliary/alarm switch |
| 保護クラス IP | IP20 |
| 使用適合性 | system protection |
| ● 1 / 定格値 | 50 Hz |
| ● 2 / 定格値 | 60 Hz |
| ● 電圧トリガー | No |
| ● 補助スイッチ | No |
| 製品ライフサイクル（PLM） | PM400:Phase Out Started |
| ● 過負荷保護 | Yes |
| ● AC / 定格値 | 800 V |
| 一般製品承認 | EMC |
| 定格電圧（EF003977） | - |
| 特別試験証明書 | |
| ● 低電圧解放 | No |
| ●フレキシブルバスバー付き | 12 x 10 mm |
| ● 定格値 / 最大値 | 690 V |
| 輸出管理規制 | ECCN : EAR99 / AL : N |
| 極数（EF001391） | 3 |
| 適格証明書 | IEC, standard switching capacity (N) |
| ● 240V時 / 定格値 | 65 kA |
| ● 415 V / 定格値 | 55 kA |
| ● 440V時 / 定格値 | 25 kA |
| ● 500V時 / 定格値 | 14 kA |
| ● 690 V / 定格値 | 4 kA |
| 回路遮断器のサイズ | 3VL1 |
| 工場渡し標準リードタイム | 5 Day/Days |
| 原材料割増金 | None |
| ● 地絡保護 | No |
| ● 40℃時 / 定格値 | 100 A |
| ● 50℃時 / 定格値 | 100 A |
| ● 55℃時 / 定格値 | 93 A |
| ● 60℃時 / 定格値 | 93 A |
| ● 65℃時 / 定格値 | 86 A |
| ● 70℃時 / 定格値 | 86 A |
| パッケージサイズの測定単位 | MM |
| 動作周波数/最大 | 120 1/s |
| デバイス構築（EF008240） | Built-in device fixed built-in technique |
| 製品寸法（幅×長さ×高さ） | Not available |
| モータードライブオプション（EF007386） | true |
| 連続電流/定格値 | 100 A |
| 調整可能なピックアップ値電流 | |
| 過電流解放装置の設計 | TM |
| モータードライブ内蔵（EF006697） | false |
| ● サーマル過負荷トリップユニット | fixed |
| 制御要素の種類 (EF006976) | - |
| 定格動作電圧Ue / 最大。 | 690 V |
| 周囲温度/保管中 | |
| 保護等級（IP）（EF005474） | IP20 |
| 品番（市場向け品番） | 3VL1710-1DA33-0AA0 |
| 回路遮断器の性能クラス | N |
| 定格永久電流 Iu (EF001389) | 100.0 |
| 低電圧リリース付き（EF007518） | false |
| 周囲温度 / 動作中 | |
| サージ電圧耐性/定格値 | 8 kV |
| WEEE（2012/19/EU）回収義務 | Yes |
| 消灯インジケーター付き（EF007006） | false |
| ● 480 V / NEMA準拠 / 定格値 | 25 kA |
| ● 600 V / NEMA準拠 / 定格値 | 8 kA |
| 製品拡張 / オプション / モーター駆動 | Yes |
| 過負荷解除電流設定（EF002336） | ['100', '100'] |
| 駆動機構の種類/モーター駆動 | No |
| ● 参照コード / DIN EN 61346-2準拠 | Q |
| 統合型地絡保護（EF007296） | false |
| ● 先行接点による低電圧解放 | No |
| CO接点数 / 補助接点数 | 0 |
| NC接点数 / 補助接点数 | 0 |
| NO接点数 / 補助接点数 | 0 |
| 過電流開放の保護機能 | LI |
| ●細撚り・芯線端処理付き | 2.5 ... 50 mm² |
| ●主電流回路用 / DC時 / 最大 | 500 V |
| 保護ユニットを備えた完全なデバイス（EF008906） | true |
| 電気的耐久性（スイッチングサイクル）/標準 | 10 000 |
| DINレール（トップハットレール）取り付けオプション（EF008904） | true |
| 機械的耐用年数（スイッチングサイクル）/標準 | 20 000 |
| 最大短絡電流遮断容量（Icu） | |
| DINレール（トップハットレール）取り付けに適しています（EF007250） | true |
| 電気接続の種類 / 主電流回路用 | box terminal |
| 主回路の電気接続の種類（EF006819） | Frame clamp |
| 動作短絡電流遮断容量（Ics） | |
| ●主回路用 / 交流 / 50Hz / 最大 | 690 V |
| ●主電流回路用 / 交流 / 60Hz / 最大 | 690 V |
| 主電流回路の接続位置（EF006671） | Front side |
| 調整範囲遅延なし短絡解除（EF007131） | ['1000', '1000'] |
| ●瞬時短絡トリップユニット／初期値 | 1 000 A |
| ● 中性線用 / 短絡および過負荷耐性 | No |
| 切替接点としての補助接点の数（EF003531） | 0 |
| 電気コネクタの配置 / 主電流回路用 | front side |
| ●瞬時短絡トリップユニット／フルスケール値 | 1 000 A |
| 常開接点としての補助接点の数（EF001376） | 0 |
| 接続可能な導体断面積の種類 / 主接点用 | |
| ● 電流依存過負荷解放 / フルスケール値 | 100 A |
| 常閉接点としての補助接点の数（EF001377） | 0 |
| 調整範囲短期遅延短絡解放（EF007129） | ['-', '-'] |
| ディレーティング温度 / 連続電流の定格値に対して | 50 °C |
| 定格短絡遮断容量 lcu 400 V、50 Hz (EF007048) | 55.0 |
| 接続可能な導体断面積の種類 / 補助接点用 | |
| RoHS指令に基づく物質制限への準拠 | Since: 01.07.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 参照コード / DIN 40719準拠、IEC 204-2準拠拡張 / IEC 750準拠 | Q |
| 調整可能なピックアップ値電流 / 電流依存過負荷解放 / 初期値 | 100 A |
| 一般製品承認EMC適合宣言その他TSEKC試験証明書出荷承認特別試験証明書出荷承認その他確認環境確認製造者宣言その他 | General Product Approval |
