5SE2300

技術仕様

パラメータ	価値

EAN	4001869022062
UPC	754554344027
エティム	5
国連科学委員会	14
eクラス	6
● DCで	250 V
グループコード	P310
正味重量	43 g
● 最大	40 °C
● 最小	40 °C
確認
日付2022年5月2日
メタルファクター	L-P-----
製品グループ	5535
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85361090
製品ファミリー	NEOZED Fuse Links
供給電圧
正味重量（kg）	0,043 Kg
原産国	Slovenia
テスト証明書	other
取り付け位置	Any, preferably vertical
LKZ_FDB/カタログID	LV10.1
梱包数量	1
製品ブランド名	SENTRON
製品のバリエーション	Pack of 10
梱包寸法	59,00 x 133,00 x 47,00

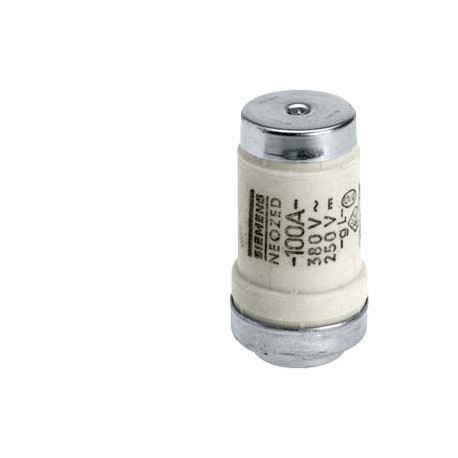

製品説明	NEOZED fuse-link, D03, 100 A, gG, Un AC: 400 V, Un DC: 250 V
動作電流
製品指定	NEOZED fuse link
保護クラス IP	IP20, with connected conductors
カラーコード（EF000931）	Red
最小注文数量	10
環境カテゴリー	Up to 45°C at 95 % rel. humidity
製品ライフサイクル（PLM）	PM300:Active Product
ヒューズリンクの設計	NEOZED fuse link
● AC / 定格値	400 V
一般製品承認	Declaration of Conformity
定格電流（EF000227）	100.0
定格電圧（EF000228）	400
輸出管理規制	AL : N / ECCN : N
工場渡し標準リードタイム	2 Day/Days
原材料割増金	None
● 30℃時 / 定格値	98 A
● 40℃時 / 定格値	95 A
● 45℃時 / 定格値	92 A
● 50℃時 / 定格値	90 A
● 55℃時 / 定格値	88 A
● 60℃時 / 定格値	86 A
建築サイズ（EF002566）	D03
パッケージサイズの測定単位	MM
ヒューズリンクの色分け	Red
利用カテゴリー（EF002572）	gL/gG (cable protection/equipment protection)
動作電圧/定格値	400 V
ヒューズリンクの動作クラス	gG
動作電流/定格値	100 A
型式試験証明書/試験報告書	Special Test Certificate
品番（市場向け品番）	5SE2300
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
ヒューズシステムのサイズ / EN 60269-1に準拠	D03
地域別価格グループ / 本社価格グループ	12K / 1BM
スイッチング容量電流 / IEC 60947-2に準拠 / 定格値	50 kA
RoHS指令に基づく物質制限への準拠	Since: 01.06.2006
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
遮断容量最大短絡電流（Icu）/AC時/定格値	50 kA
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	6.3 W
一般製品承認適合宣言試験証明書確認英国適合宣言その他試験証明書その他型式試験証明書/試験報告書特別試験証明書その他環境確認	General Product Approval

製品説明

FUSE CARTRIDGE NEOZED, 400V, class of service gL/gG, size D03, 100A ( ** ATTENTION : Price per 1 Unit and Minimum Quantity / Multipurpose Order 10 Units ** ). Cancelations and returns limited. Consult

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
