5SJ4114-7HG41

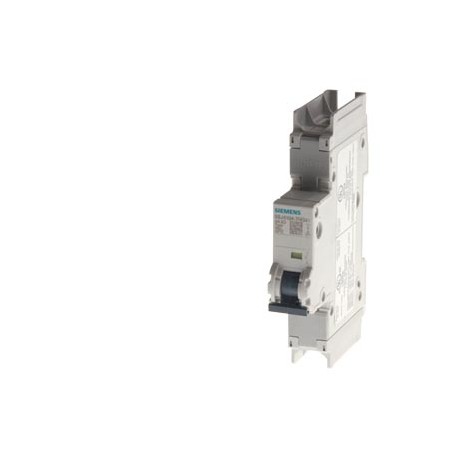

5SJ4114-7HG41 SIEMENS Miniature circuit breaker 240 V 14kA, 1-pole, C, 0.3A, D 70 mm according to UL 489
$0.00米ドル
4068 在庫あり
主な仕様
:Confirmation
EAN:4001869320540
UPC:754554939438
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4001869320540 |
| UPC | 754554939438 |
| エティム | 5 |
| アイデア | 4 |
| 深さ | 70 mm |
| 幅 | 18 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 110 mm |
| グループコード | P310 |
| 正味重量 | 176 g |
| ● 最大 | 25 mm² |
| ● 最小 | 0.75 mm² |
| 日付2022年5月5日 | |
| メタルファクター | L-O----- |
| ● 密閉可能 | Yes |
| 製品グループ | 5507 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85362010 |
| 製品ファミリー | Basic Devices |
| 参照コード | |
| 正味重量（kg） | 0,176 Kg |
| 極数 | 1 |
| 製品の特徴 | |
| 固定方法 | on standard mounting rail |
| ●ハロゲンフリー | Yes |
| ● シリコンフリー | Yes |
| 原産国 | Germany |
| 取り付け位置 | any |
| 動作電圧 | |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 設置深さ | 70 mm |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 23,00 x 114,00 x 84,00 |
| 製品説明 | Miniature circuit breaker 240 V 14kA, 1-pole, C, 0.3A, D=70 mm according to UL 489 |
| 汚染度 | 3 |
| 動作電流 | |
| 製品指定 | Miniature circuit breakers |
| 保護クラス IP | IP20, with connected conductors, IP 40 in the handle range |
| 周波数（EF000416） | ['50.0', '50.0'] |
| 過電圧カテゴリー | 3 |
| 耐振動性 | 50 m/s² at 25 to 150Hz and 60m/s² at 35Hz (4sec) |
| 製品のデザイン | Miniature circuit-breaker 5SJ4 |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 電圧タイプ（EF000187） | AC/DC |
| 製品機能 / 備考 | Terminal tightening torque for Cu, 60/75°C; 3.5Nm/31lb.in |
| ● AC / 定格値 | 0.3 A |
| 一般製品承認 | Declaration of Conformity |
| 定格電流（EF000227） | 0.3 |
| 定格電圧（EF000228） | 400 |
| ● トンネルターミナル上部 | No |
| 組み込み深さ（EF000218） | 70.0 |
| 適合宣言 | Test Certificates |
| 操作適合性 | Mechanical engineering / industry |
| ●複合端子トップ | Yes |
| 輸出管理規制 | AL : N / ECCN : N |
| スイッチング容量電流 | |
| 汚染度（EF002570） | 3 |
| 工場渡し標準リードタイム | 95 Day/Days |
| 原材料割増金 | None |
| ● EN 61346-2に準拠 | F |
| ● 30℃時 / 定格値 | 0.3 A |
| ● 40℃時 / 定格値 | 0.3 A |
| ● 45℃時 / 定格値 | 0.29 A |
| ● 50℃時 / 定格値 | 0.28 A |
| ● 55℃時 / 定格値 | 0.26 A |
| ● 60℃時 / 定格値 | 0.25 A |
| ● トンネルターミナル底部 | No |
| パッケージサイズの測定単位 | MM |
| 英国適合宣言 | Miscellaneous |
| ● IEC 81346-2に準拠 | F |
| ● 複合端子底部 | Yes |
| モジュラー幅ユニットの数 | 1 |
| トリッピング特性クラス | C |
| 電源コードの位置 | Any |
| 過電圧カテゴリー（EF002569） | 3 |
| 電流制限クラス（EF002568） | - |
| リリース特性（EF000889） | C |
| ● DC時 / 定格値 / 最大値 | 60 V |
| 極数（合計）（EF008618） | 1 |
| 製品機能 / タッチ保護 | Yes |
| 保護等級（IP）（EF005474） | IP20 |
| 保護ポール数（EF005548） | 1P |
| 周囲温度 / 保管中 | |
| 供給電圧 / AC時 / 定格値 | 400 V |
| 品番（市場向け品番） | 5SJ4114-7HG41 |
| 定格絶縁電圧Ui（EF001366） | 440 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| EMCに関する設置環境 | Suitable for environment B (immunity to interference not applicable) |
| 供給電圧周波数/定格値 | 50 Hz |
| ● EN 60898準拠 / 定格値 | 10 kA |
| 追加装備可能（EF008148） | true |
| ● IEC 60947-2準拠 / 定格値 | 15 kA |
| 同時スイッチングN中性（EF005997） | false |
| 絶縁電圧（Ui）/AC時/定格値 | 440 V |
| モジュール間隔数での幅（EF002950） | 1 |
| 動作中の周囲温度（EF007515） | ['-25', '55'] |
| 定格インパルス耐電圧 Uimp (EF011980) | - |
| 製品コンポーネント/中性線スイッチング | No |
| フラッシュマウント設置に適しています（EF006573） | false |
| 地域別価格グループ / 本社価格グループ | 14C / 1AE |
| 機械的耐用年数（スイッチングサイクル）/標準 | 10 000 |
| 製品拡張 / インストール可能 / 補助デバイス | Yes |
| 締め付けトルク / ネジ式端子付き / 最大 | 3.5 N·m |
| 接続可能な導体断面ソリッドコア（EF007337） | - |
| 接続可能な導体断面積多線式（EF007343） | - |
| ● AC時 / UL 489およびCSA C22.2 No. 5-02準拠 / 最大 | 240 V |
| RoHS指令に基づく物質制限への準拠 | Since: 01.01.2006 |
| 定格短絡遮断容量 Icn EN 60898、230 V (EF009556) | 10.0 |
| 定格短絡遮断容量 Icn EN 60898 400 V (EF009555) | 10.0 |
| 電圧供給の種類 / AC / UL 489およびCSA C22.2 No. 5-02に準拠 | 240 |
| ● DC / 2チャンネル / UL 489およびCSA C22.2 No. 5-02準拠 / 最大 | 125 V |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 定格短絡遮断容量 Icu IEC 60947-2 230 V (EF009557) | 15.0 |
| 定格短絡遮断容量 Icu IEC 60947-2 400 V (EF009558) | 15.0 |
| ● DC / シングルチャネル / UL 489およびCSA C22.2 No. 5-02準拠 / 最大 | 60 V |
| 接続可能な導体断面積 / 細撚線 / 芯線端処理付き | |
| 電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり | 1.2 W |
| 参照コード / DIN 40719準拠 IEC 204-2準拠拡張 / IEC 750準拠 | F |
| 遮断容量短絡電流（Icn）/AC時/UL 1077およびCSA C22.2 No.235に準拠 | 14 kA |
| 一般製品承認適合宣言確認適合宣言試験証明書その他英国適合宣言その他特別試験証明書その他 | General Product Approval |
製品説明
INTERR. SELECT PROTECTION. 240V 14KA, 1pole, C, 0.3A, P=70MM ACCORDING TO UL 489, SAME POLARITY. Manufactured to order. Non-Cancelable Non-Returnable.
