5SJ4240-7HG42

技術仕様

パラメータ	価値

EAN	4001869383880
UPC	754554959931
エティム	5
アイデア	4
深さ	70 mm
幅	36 mm
国連科学委員会	14
eクラス	6
身長	121 mm
グループコード	P310
正味重量	335 g
● 最大	25 mm²
● 最小	0.75 mm²
確認
メタルファクター	L-O-----
● 密閉可能	Yes
日付2022年5月12日
製品グループ	5507
製品クラス	C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit.
数量単位	1 Piece
商品コード	85362010
製品ファミリー	Basic Devices
参照コード
正味重量（kg）	0,335 Kg
極数	2
製品の特徴
固定方法	on standard mounting rail
●ハロゲンフリー	Yes
● シリコンフリー	Yes
原産国	Germany
テスト証明書	other
取り付け位置	any
動作電圧
製品コンポーネント
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
梱包寸法	40,00 x 125,00 x 84,00

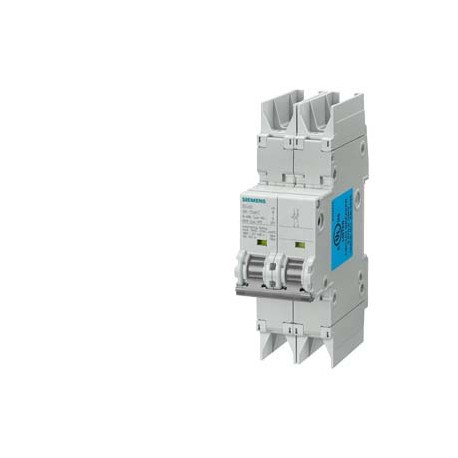

製品説明	Circuit breaker 10kA, 2-pole, C, 40 A according to UL 489-480Y/277V
汚染度	3
動作電流
製品指定	Miniature circuit breakers
保護クラス IP	IP20, with connected conductors, IP 40 in the handle range
周波数（EF000416）	['50.0', '50.0']
過電圧カテゴリー	3
耐振動性	50 m/s² at 25 to 150Hz and 60m/s² at 35Hz (4sec)
製品のデザイン	Miniature circuit-breaker 5SJ4
製品ライフサイクル（PLM）	PM300:Active Product
電圧タイプ（EF000187）	AC/DC
製品機能 / 備考	Terminal tightening torque for Cu, 60/75°C; 3.5Nm/31lb.in
● AC / 定格値	40 A
一般製品承認	Declaration of Conformity
定格電流（EF000227）	40
定格電圧（EF000228）	400
特別試験証明書	Miscellaneous
● トンネルターミナル上部	No
組み込み深さ（EF000218）	70.0
操作適合性	Mechanical engineering / industry
●複合端子トップ	Yes
輸出管理規制	AL : N / ECCN : N
スイッチング容量電流
汚染度（EF002570）	3
工場渡し標準リードタイム	95 Day/Days
原材料割増金	None
● EN 61346-2に準拠	F
● 30℃時 / 定格値	40 A
● 40℃時 / 定格値	40 A
● 45℃時 / 定格値	38.8 A
● 50℃時 / 定格値	38 A
● 55℃時 / 定格値	37 A
● 60℃時 / 定格値	36 A
● トンネルターミナル底部	No
パッケージサイズの測定単位	MM
● IEC 81346-2に準拠	F
● 複合端子底部	Yes
モジュラー幅ユニットの数	2
トリッピング特性クラス	C
電源コードの位置	Any
過電圧カテゴリー（EF002569）	3
電流制限クラス（EF002568）	-
リリース特性（EF000889）	C
● DC時 / 定格値 / 最大値	60 V
極数（合計）（EF008618）	2
製品機能 / タッチ保護	Yes
保護等級（IP）（EF005474）	IP20
保護ポール数（EF005548）	2P
周囲温度 / 保管中
供給電圧 / AC時 / 定格値	400 V
品番（市場向け品番）	5SJ4240-7HG42
定格絶縁電圧Ui（EF001366）	440
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
EMCに関する設置環境	Suitable for environment B (immunity to interference not applicable)
供給電圧周波数/定格値	50 Hz
● EN 60898準拠 / 定格値	10 kA
追加装備可能（EF008148）	true
電圧の種類 / 動作電圧の種類	AC/DC
● IEC 60947-2準拠 / 定格値	15 kA
同時スイッチングN中性（EF005997）	false
絶縁電圧（Ui）/AC時/定格値	440 V
モジュール間隔数での幅（EF002950）	2
動作中の周囲温度（EF007515）	['-25', '55']
定格インパルス耐電圧 Uimp (EF011980)	-
製品コンポーネント/中性線スイッチング	No
フラッシュマウント設置に適しています（EF006573）	false
地域別価格グループ / 本社価格グループ	14C / 1AE
機械的耐用年数（スイッチングサイクル）/標準	10 000
製品拡張 / インストール可能 / 補助デバイス	Yes
締め付けトルク / ネジ式端子付き / 最大	3.5 N·m
接続可能な導体断面ソリッドコア（EF007337）	-
接続可能な導体断面積多線式（EF007343）	-
● AC時 / UL 489およびCSA C22.2 No. 5-02準拠 / 最大	277 V
RoHS指令に基づく物質制限への準拠	Since: 01.07.2008
定格短絡遮断容量 Icn EN 60898、230 V (EF009556)	10.0
定格短絡遮断容量 Icn EN 60898 400 V (EF009555)	10.0
電圧供給の種類 / AC / UL 489およびCSA C22.2 No. 5-02に準拠	480/277
● DC / 2チャンネル / UL 489およびCSA C22.2 No. 5-02準拠 / 最大	125 V
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
定格短絡遮断容量 Icu IEC 60947-2 230 V (EF009557)	15.0
定格短絡遮断容量 Icu IEC 60947-2 400 V (EF009558)	15.0
● DC / シングルチャネル / UL 489およびCSA C22.2 No. 5-02準拠 / 最大	60 V
接続可能な導体断面積 / 細撚線 / 芯線端処理付き
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	4.8 W
参照コード / DIN 40719準拠 IEC 204-2準拠拡張 / IEC 750準拠	F
遮断容量短絡電流（Icn）/AC時/UL 1077およびCSA C22.2 No.235に準拠	10 kA
一般製品承認適合宣言確認英国適合宣言試験証明書その他特別試験証明書その他	General Product Approval

製品説明

AUTOMATIC MAGNETOTHERMIC 10 KA, 2 POLES, C, 40A ACCORDING TO UL 489 - 480Y/277V. Manufactured to order. Non-Cancelable Non-Returnable.

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
