5SJ6213-6KS

技術仕様

パラメータ	価値

EAN	4001869324043
UPC	Not available
エティム	5
深さ	76 mm
幅	36 mm
国連科学委員会	14
eクラス	6
身長	90 mm
グループコード	P310
● 最大	4 mm²
● 最小	1.5 mm²
確認
メタルファクター	L-O-----
● 密閉可能	Yes
日付2022年5月16日
その他
製品グループ	5502
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85362010
製品ファミリー	Basic Devices
参照コード
正味重量（kg）	0,237 Kg
極数	2
製品の特徴
●ハロゲンフリー	Yes
● シリコンフリー	Yes
原産国	Romania
取り付け位置	any
動作電圧
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
梱包寸法	93,00 x 216,00 x 82,00

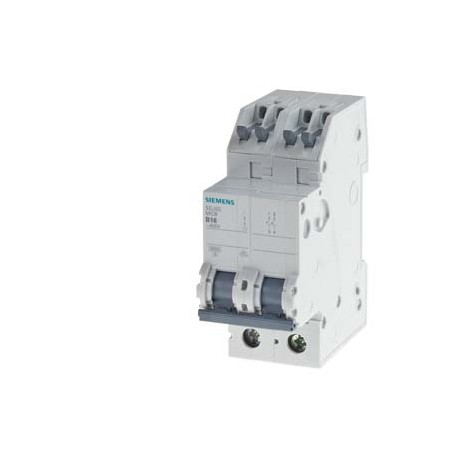

製品説明	Miniature circuit breaker 400 V 6kA, 2-pole, B, 13 A, D=70 mm with screwless outgoing terminals
汚染度	2
動作電流
製品指定	Miniature circuit breaker
保護クラス IP	IP20, with connected conductors
周波数（EF000416）	['50.0', '50.0']
過電圧カテゴリー	3
製品のデザイン	Miniature circuit breaker 5SJ6
製品ライフサイクル（PLM）	PM300:Active Product
電圧タイプ（EF000187）	AC/DC
エネルギー制限クラス	3
● AC / 定格値	13 A
一般製品承認	Declaration of Conformity
定格電流（EF000227）	13
定格電圧（EF000228）	400
組み込み深さ（EF000218）	70.0
操作適合性	Residential buildings/infrastructure
輸出管理規制	AL : N / ECCN : N
スイッチング容量電流
汚染度（EF002570）	2
工場渡し標準リードタイム	5 Day/Days
原材料割増金	None
● EN 61346-2に準拠	F
パッケージサイズの測定単位	MM
● IEC 81346-2に準拠	F
モジュラー幅ユニットの数	2
トリッピング特性クラス	B
過電圧カテゴリー（EF002569）	3
電流制限クラス（EF002568）	3
リリース特性（EF000889）	B
● DC時 / 定格値 / 最大値	60 V
極数（合計）（EF008618）	2
製品機能 / タッチ保護	Yes
保護等級（IP）（EF005474）	IP20
保護ポール数（EF005548）	2P
周囲温度 / 保管中
供給電圧 / AC時 / 定格値	400 V
品番（市場向け品番）	5SJ6213-6KS
定格絶縁電圧Ui（EF001366）	440
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
供給電圧周波数/定格値	50 Hz
● EN 60898準拠 / 定格値	6 kA
追加装備可能（EF008148）	false
周囲の温度の影響	Periodically +55°C, max. 95% humidity
電圧の種類 / 動作電圧の種類	AC/DC
● IEC 60947-2準拠 / 定格値	6 kA
同時スイッチングN中性（EF005997）	false
接続可能な導体断面積 / 固体
絶縁電圧（Ui）/AC時/定格値	440 V
モジュール間隔数での幅（EF002950）	2
接続可能な導体断面積 / 撚線
動作中の周囲温度（EF007515）	['-25', '45']
定格インパルス耐電圧 Uimp (EF011980)	-
製品コンポーネント/中性線スイッチング	No
● 多相運転時 / AC時 / 最大	440 V
フラッシュマウント設置に適しています（EF006573）	false
地域別価格グループ / 本社価格グループ	12A / 1AB
機械的耐用年数（スイッチングサイクル）/標準	20 000
製品拡張 / インストール可能 / 補助デバイス	No
接続可能な導体断面ソリッドコア（EF007337）	['0.75', '25.0']
接続可能な導体断面積多線式（EF007343）	['0.75', '25.0']
RoHS指令に基づく物質制限への準拠	Since: 01.10.2006
定格短絡遮断容量 Icn EN 60898、230 V (EF009556)	6.0
定格短絡遮断容量 Icn EN 60898 400 V (EF009555)	6.0
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
定格短絡遮断容量 Icu IEC 60947-2 230 V (EF009557)	6.0
定格短絡遮断容量 Icu IEC 60947-2 400 V (EF009558)	6.0
接続可能な導体断面積 / 細撚線 / 芯線端処理付き
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	2 W
接続可能な導体断面積 / プラグ型接続 / 上部クランプポイントを使用 / 芯線端処理なし
一般製品承認適合宣言試験証明書確認英国適合宣言その他その他	General Product Approval

製品説明

INTERR. SELECT PROTECTION. 400V 6KA, 2POLOS, B, 13A, P=70MM WITH OUTPUT TERMINAL S.TORNILLOS. Cancelations and returns limited. Consult conditions.
