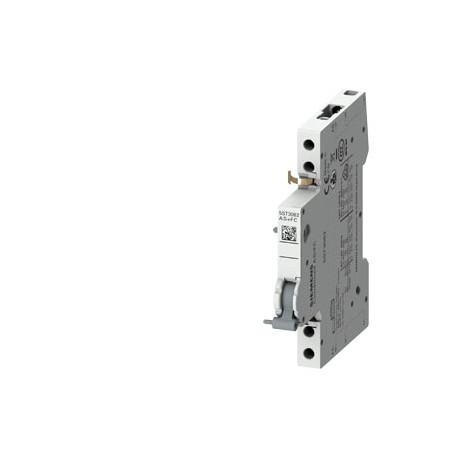

5ST3062

技術仕様

パラメータ	価値
	UK Declaration of Conformity
EAN	4001869547565
UPC	Not available
エティム	5
深さ	74 mm
幅	9 mm
国連科学委員会	15
eクラス	6
身長	90 mm
標準	IEC/EN60947-5-1; IEC/EN62019; GB14048.5
グループコード	P310
正味重量	57 g
● 最大	2.5 mm²
● 最小	0.5 mm²
確認
日付2022年5月6日
メタルファクター	None
製品グループ	5506
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85365080
製品ファミリー	Additional Components
正味重量（kg）	0,069 Kg
● 定格値	230 V
原産国	China
動作電圧
製品コンポーネント
製品拡張	Auxiliary switch / fault signal contact
LKZ_FDB/カタログID	LV10
梱包数量	1
製品ブランド名	SENTRON
梱包寸法	18,00 x 90,00 x 80,00
製品説明	Auxiliary switch changeover contact and Fault signal contact changeover contact 0.5 MW 230/400 V AC 24-220 V DC for 5SY, 5SL for 5SP, 5SV, 5SU1, 5ST3
動作周波数	50/60 Hz
製品指定	Auxiliary switch and fault signal contact
保護クラス IP	IP20
●補助スイッチ	Yes
製品のデザイン	Mountable
CO連絡先の数	2
NCコンタクトの数	0
NOコンタクトの数	0
製品ライフサイクル（PLM）	PM300:Active Product
● 最大許容値	75 °C
● 最小許容値	-40 °C
● 故障信号接点	Yes
適合宣言	other
輸出管理規制	AL : N / ECCN : N
工場渡し標準リードタイム	5 Day/Days
原材料割増金	None
製品の特徴 / インターロック	No
パッケージサイズの測定単位	MM
障害信号接点の種類	1CO, 6 A, 230 V AC
モジュラー幅ユニットの数	0.5
補助スイッチの設計	1 CO, 6 A, 230 V AC
障害信号接点の数	1
絶縁電圧/定格値	440 V
● AC時 / 定格値 / 最大値	440 V
● AC時 / 定格値 / 最小値	24 V
● DC時 / 定格値 / 最大値	110 V
● DC時 / 定格値 / 最小値	24 V
製品拡張/取り付け可能	Universal
接続可能な導体断面積
周囲温度 / 保管中
電圧の種類 / 制御電圧の種類	AC/DC
品番（市場向け品番）	5ST3062
電流 / 主接点用 / 最大	6 A
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
サージ電圧耐性/定格値	4 kV
製品の設計 / 工場出荷時に取り付けられた	No
スイッチング容量電流/定格値	6 A
締め付けトルク / ネジ式端子付き
電気的耐久性（スイッチングサイクル）/標準	10 000
地域別価格グループ / 本社価格グループ	12E / 1AD
製品機能 / 故障電流トリップのテスト機能	No
接続可能な導体断面積の種類 / AWGケーブル	24 ... 12
RoHS指令に基づく物質制限への準拠	Since: 01.07.2017
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
一般製品承認確認その他適合宣言その他英国適合宣言その他	General Product Approval

製品説明

Inverter auxiliary contact and 0.5 mód inverter fault signaling block. 230/400 V AC DC 24-220V for 5SY, 5SL for 5SP, 5SV, 5SU1, 5ST3. Cancelations and returns limited. Consult conditions.

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
