5SU1324-0KK82

技術仕様

パラメータ	価値

EAN	4001869360058
UPC	Not available
グループコード	P310
正味重量	930 g
● 最大	50 mm²
● 最小	6 mm²
確認
日付2022年5月4日
メタルファクター	None
その他	Miscellaneous
製品グループ	5533
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85362090
製品ファミリー	Not available
参照コード
供給電圧
正味重量（kg）	0,930 Kg
極数	2
製品の特徴
●ハロゲンフリー	Yes
● シリコンフリー	Yes
原産国	Germany
テスト証明書	other
取り付け位置	any
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
梱包寸法	165,00 x 270,00 x 95,00

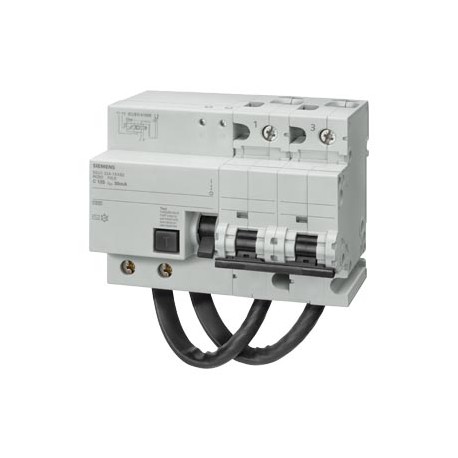

製品説明	RCBO, 10 kA, 2P, Type AC, 30 mA, B char., In: 125 A, Un AC: 400 V
汚染度	2
動作周波数	50 Hz
動作電流
製品指定	RCBO
保護クラス IP	IP20, if the distribution board is installed, with connected conductors
周波数（EF005455）	50 Hz
過電圧カテゴリー	III
製品のデザイン	Instantaneous
残留電流型	AC
製品ライフサイクル（PLM）	PM300:Active Product
電圧タイプ（EF000187）	AC
エネルギー制限クラス	3
重量 / 梱包込み	930 g
● AC / 定格値	400 V
一般製品承認	Declaration of Conformity
定格電流（EF000227）	125
定格電圧（EF000228）	400
組み込み深さ（EF000218）	70.0
輸出管理規制	ECCN : N / AL : N
スイッチング容量電流
汚染度（EF002570）	2
工場渡し標準リードタイム	40 Day/Days
原材料割増金	None
● EN 61346-2に準拠	F
● 30℃時 / 定格値	125 A
● 40℃時 / 定格値	115.62 A
● 45℃時 / 定格値	111.25 A
● 50℃時 / 定格値	106.25 A
● 55℃時 / 定格値	101.25 A
● 60℃時 / 定格値	96.25 A
パッケージサイズの測定単位	MM
● IEC 81346-2に準拠	F
モジュラー幅ユニットの数	7
トリッピング特性クラス	B
定格故障電流（EF002358）	0.03
漏れ電流タイプ（EF002560）	AC
電源コードの位置	Either top or bottom
過電圧カテゴリー（EF002569）	3
電流制限クラス（EF002568）	3
リリース特性（EF000889）	B
サージ電流容量（EF002564）	1.0
極数 / 保護付き	2
極数（合計）（EF008618）	2
製品機能 / タッチ保護	Yes
連動装置付き（EF007385）	true
● 試験装置用 / 最小	195 V
保護等級（IP）（EF005474）	IP20
保護ポール数（EF005548）	2
周囲温度 / 保管中
トリップ故障電流 / 定格値	30 mA
品番（市場向け品番）	5SU1324-0KK82
絶縁電圧（Ui）/定格値	440 V
定格絶縁電圧Ui（EF001366）	440
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
供給電圧周波数/定格値	50 Hz
サージ電圧耐性/定格値	4 000 V
切断特性（EF012587）	-
● EN 60898準拠 / 定格値	10 kA
周囲の温度の影響	Max. 95% humidity
サージ電流耐性 / (8/20) µs	1 kA
迷惑防止用トリップバージョン（EF009497）	true
電圧の種類 / 動作電圧の種類	AC
● IEC 60947-2準拠 / 定格値	10 kA
同時スイッチングN中性（EF005997）	true
接続可能な導体断面積 / 固体
締め付けトルク / ネジ式端子付き
モジュール間隔数での幅（EF002950）	6.5
接続可能な導体断面積 / 撚線
動作中の周囲温度（EF007515）	['-25', '55']
定格インパルス耐電圧 Uimp (EF011980)	4.0
製品コンポーネント/中性線スイッチング	Yes
フラッシュマウント設置に適しています（EF006573）	true
地域別価格グループ / 本社価格グループ	194 / 1BB
機械的耐用年数（スイッチングサイクル）/標準	10 000
接続可能な導体断面ソリッドコア（EF007337）	['6.0', '50.0']
接続可能な導体断面積多線式（EF007343）	['6.0', '50.0']
定格短絡遮断容量 IEC 60947-2 (EF006065)	10.0
定格残留スイッチング容量（IΔm）/IEC 61009-1に準拠	10 kA
RoHS指令に基づく物質制限への準拠	Since: 01.06.2006
EN 61009（EF012628）に準拠した定格短絡遮断容量	10.0
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Tris(4-nonylphenyl, branc... > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Tris(4-nonylphenyl, branched and linear) phosphite (TNPP) with greater than or equal to 0.1% w/w of 4-nonylphenol, branched and linear (4-NP)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
EN 61009-1（EF011981）に準拠した定格短絡遮断容量Icn	10.0
試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠	28
接続可能な導体断面積 / 細撚線 / 芯線端処理付き
遮断容量短絡電流（Icn）/EN 61009-1準拠/定格値	10 kA
一般製品承認適合宣言確認その他英国適合宣言試験証明書その他鉄道危険物その他その他その他振動と衝撃輸送情報	General Product Approval

製品説明

SWITCH FI/LS TYPE AC (AC), PR = 70 MM IFN 30MA, 10KA, 2 POLES B 125A. Cancelations and returns limited. Consult conditions.
