5SU1354-7LB16

技術仕様

パラメータ	価値

EAN	4001869422749
UPC	887621575922
エティム	5
深さ	77 mm
幅	36 mm
国連科学委員会	15
eクラス	6
身長	90 mm
グループコード	P310
正味重量	283 g
● 最大	5.6 W
● 最小	0.75 mm²
確認
メタルファクター	None
日付2022年5月16日
製品グループ	5516
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85362010
製品ファミリー	RCBOs
電力損失 [W]
参照コード
供給電圧
正味重量（kg）	0,273 Kg
極数	2
製品の特徴
●ハロゲンフリー	Yes
● シリコンフリー	Yes
原産国	Romania
テスト証明書	Marine / Shipping
取り付け位置	any
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
梱包寸法	40,00 x 96,00 x 82,00

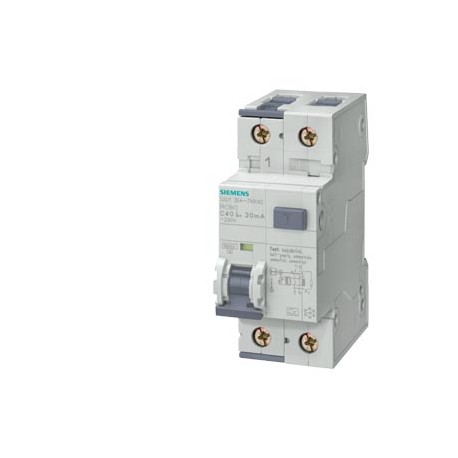

製品説明	RCBO, 10 kA, 1P+N, type A, short-time-delayed G, super-resistant K, 30 mA, C-Char, In: 16 A, Un AC: 230 V
汚染度	2
動作周波数	50/60 Hz
動作電流
製品指定	RCBO
保護クラス IP	IP20, if the distribution board is installed, with connected conductors
過電圧カテゴリー	III
製品のデザイン	Short-time delayed G, super resistant K
残留電流型	A
製品ライフサイクル（PLM）	PM300:Active Product
エネルギー制限クラス	3
重量 / 梱包込み	283 g
● AC / 定格値	230/240 V
一般製品承認	EMC
特別試験証明書
輸出管理規制	AL : N / ECCN : N
スイッチング容量電流
工場渡し標準リードタイム	40 Day/Days
原材料割増金	None
● EN 61346-2に準拠	F
● 30℃時 / 定格値	16 A
● 40℃時 / 定格値	15.2 A
● 45℃時 / 定格値	14.88 A
● 50℃時 / 定格値	14.4 A
● 55℃時 / 定格値	13.92 A
● 60℃時 / 定格値	13.6 A
● 65℃時 / 定格値	12.96 A
● 70℃時 / 定格値	12.32 A
パッケージサイズの測定単位	MM
● IEC 81346-2に準拠	F
モジュラー幅ユニットの数	2
トリッピング特性クラス	C
電源コードの位置	Either top or bottom
極数 / 保護付き	1
製品機能 / タッチ保護	Yes
● 試験装置用 / 最小	195 V
周囲温度 / 保管中
トリップ故障電流 / 定格値	30 mA
品番（市場向け品番）	5SU1354-7LB16
絶縁電圧（Ui）/定格値	264 V
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
供給電圧周波数/定格値	50 Hz
サージ電圧耐性/定格値	4 000 V
● EN 60898準拠 / 定格値	10 kA
周囲の温度の影響	Max. 95% humidity
サージ電流耐性 / (8/20) µs	3 kA
電圧の種類 / 動作電圧の種類	AC
● IEC 60947-2準拠 / 定格値	20 kA
接続可能な導体断面積 / 固体
締め付けトルク / ネジ式端子付き
接続可能な導体断面積 / 撚線
製品コンポーネント/中性線スイッチング	Yes
地域別価格グループ / 本社価格グループ	11D / 1BC
機械的耐用年数（スイッチングサイクル）/標準	10 000
定格残留スイッチング容量（IΔm）/IEC 61009-1に準拠	10 kA
RoHS指令に基づく物質制限への準拠	Since: 01.06.2006
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
● 定格電流値 / AC時 / 高温動作時 / 極あたり	2.8 W
試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠	28
接続可能な導体断面積 / 細撚線 / 芯線端処理付き
遮断容量短絡電流（Icn）/EN 61009-1準拠/定格値	10 kA
一般製品承認EMC適合宣言確認その他試験証明書海上輸送その他鉄道危険物特別試験証明書その他その他振動・衝撃輸送情報	General Product Approval

製品説明

FI/LS switches, 10 kA, 1 P+N, Type A, with short delay G, 30 mA, Curve C, Input: 16 A, One AC: 230 V. Cancelations and returns limited. Consult conditions.
