5SV3344-6GV02

技術仕様

パラメータ	価値

EAN	4001869510910
UPC	Not available
エティム	5
深さ	70 mm
幅	72 mm
国連科学委員会	14
eクラス	6
身長	90 mm
鉄道	Dangerous Good
グループコード	P310
正味重量	350 g
● 最大	11.7 W
● 最小	0.75 mm²
確認	Miscellaneous
メタルファクター	L-A-----
日付2022年5月14日
製品グループ	5511
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85362010
製品ファミリー	RCCBs
電力損失 [W]
正味重量（kg）	0,331 Kg
極数	4
固定方法	DIN rail (REG)
原産国	Germany
取り付け位置	any
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
製品のバリエーション	Bulk packaging 18 units, N left
梱包寸法	97,00 x 78,00 x 85,00

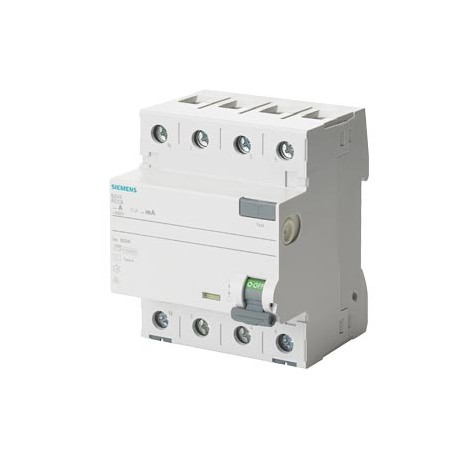

製品説明	Residual current operated circuit breaker, 4-pole, type A, In: 40 A, 30 mA, Un AC: 400 V, Bulk packaging 18 units
振動と衝撃	Transport Information
動作電流
製品指定	RCCB
保護クラス IP	IP20, if the distribution board is installed, with connected conductors
過電圧カテゴリー	III
製品のデザイン	Instantaneous
残留電流型	A
最小注文数量	18
I2t値 / 許容値	58 000 A²·s
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	40 A
● 最大許容値	75 °C
● 最小許容値	-40 °C
一般製品承認	Test Certificates
輸出管理規制	AL : N / ECCN : EAR99
スイッチング容量電流
工場渡し標準リードタイム	70 Day/Days
原材料割増金	None
● 40℃時 / 定格値	40 A
● 45℃時 / 定格値	38.1 A
● 50℃時 / 定格値	35.59 A
● 55℃時 / 定格値	32.29 A
● 60℃時 / 定格値	28.19 A
● 65℃時 / 定格値	23.3 A
● 70℃時 / 定格値	17.6 A
パッケージサイズの測定単位	MM
短絡電流定格	10 kA
モジュラー幅ユニットの数	4
製品特徴 / シリコンフリー	Yes
電源コードの位置	top or bottom
通過電流 / 許容電流	5 200 A
周囲温度 / 保管中
トリップ故障電流 / 定格値	30 mA
品番（市場向け品番）	5SV3344-6GV02
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
サージ電流耐性/定格値	1 kA
スイッチング機能 / 短期遅延	No
動作周波数の値の範囲	50 Hz
● IEC 61008-1準拠 / 定格値	0.8 kA
接続可能な導体断面積 / 固体
値の範囲 / 供給電圧 / AC時	400 V
締め付けトルク / ネジ式端子付き
供給電圧周波数の値範囲	50 Hz
接続可能な導体断面積 / 撚線
供給電圧 / 試験装置用 / 最小	195 V
地域別価格グループ / 本社価格グループ	11C / 1AH
機械的耐用年数（スイッチングサイクル）/標準	10 000
設置装置のサイズ / DIN 43880に準拠	1
製品拡張 / インストール可能 / 補助デバイス	Yes
短絡電流 / 直列ヒューズ / 最大許容電流	80 A
RoHS指令に基づく物質制限への準拠	Since: 01.01.2014
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
● 定格電流値 / AC時 / 高温動作時 / 極あたり	3.9 W
試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠	28
一般製品承認試験証明書その他鉄道確認その他その他確認鉄道危険物振動・衝撃輸送情報	General Product Approval

製品説明

Differential switch, 4 poles, Type A, Input: 40 A, 30 mA, One AC: 400 V, Multi-unit packaging with 18 units. Cancelations and returns limited. Consult conditions.

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
