5SV3647-6

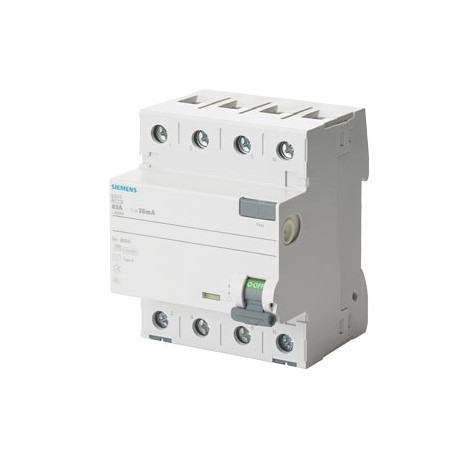

5SV3647-6 SIEMENS Residual current operated circuit breaker, 4-pole, type A, In: 80 A, 300 mA, Un AC: 400 V
$0.00米ドル
4015 在庫あり
主な仕様
:Confirmation
EAN:4001869427874
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Confirmation | |
| EAN | 4001869427874 |
| UPC | Not available |
| エティム | 5 |
| 深さ | 70 mm |
| 他の | Railway |
| 幅 | 72 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 90 mm |
| グループコード | P310 |
| 正味重量 | 358 g |
| ● 最大 | 12.3 W |
| ● 最小 | 0.75 mm² |
| 日付2022年5月4日 | |
| メタルファクター | L-A----- |
| その他 | |
| 製品グループ | 5511 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 商品コード | 85362090 |
| 製品ファミリー | RCCBs |
| 電力損失 [W] | |
| 正味重量（kg） | 0,358 Kg |
| 極数 | 4 |
| 固定方法 | DIN rail (REG) |
| 原産国 | Germany |
| 取り付け位置 | any |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 設置深さ | 70 mm |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 97,00 x 78,00 x 85,00 |
| 製品説明 | Residual current operated circuit breaker, 4-pole, type A, In: 80 A, 300 mA, Un AC: 400 V |
| 動作電流 | |
| 製品指定 | RCCB |
| 保護クラス IP | IP20, if the distribution board is installed, with connected conductors |
| 周波数（EF005455） | 50 Hz |
| 過電圧カテゴリー | III |
| 製品のデザイン | Instantaneous |
| 残留電流型 | A |
| I2t値 / 許容値 | 110 000 A²·s |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AC / 定格値 | 80 A |
| ● 最大許容値 | 75 °C |
| ● 最小許容値 | -40 °C |
| 一般製品承認 | EMC |
| 定格電流（EF000227） | 80 |
| 定格電圧（EF000228） | 400 |
| 組み込み深さ（EF000218） | 70.0 |
| 輸出管理規制 | AL : N / ECCN : N |
| 取り付け方法（EF000003） | DIN rail |
| 極数（EF001391） | 4 |
| スイッチング容量電流 | |
| 汚染度（EF002570） | - |
| 工場渡し標準リードタイム | 70 Day/Days |
| 原材料割増金 | None |
| ● 40℃時 / 定格値 | 80 A |
| ● 45℃時 / 定格値 | 77.57 A |
| ● 50℃時 / 定格値 | 74.59 A |
| ● 55℃時 / 定格値 | 70.22 A |
| ● 60℃時 / 定格値 | 64.47 A |
| ● 65℃時 / 定格値 | 57.35 A |
| ● 70℃時 / 定格値 | 48.8 A |
| パッケージサイズの測定単位 | MM |
| 短絡電流定格 | 10 kA |
| モジュラー幅ユニットの数 | 4 |
| 定格故障電流（EF002358） | 0.3 |
| 製品特徴 / シリコンフリー | Yes |
| 漏れ電流タイプ（EF002560） | A |
| 選択的保護（EF002561） | false |
| 電源コードの位置 | top or bottom |
| サージ電流容量（EF002564） | 1.0 |
| 通過電流 / 許容電流 | 7 100 A |
| 連動装置付き（EF007385） | true |
| 保護等級（IP）（EF005474） | IP20 |
| 周囲温度 / 保管中 | |
| トリップ故障電流 / 定格値 | 300 mA |
| 品番（市場向け品番） | 5SV3647-6 |
| 定格絶縁電圧Ui（EF001366） | - |
| 短時間遅延トリップ（EF003604） | false |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| サージ電流耐性/定格値 | 1 kA |
| スイッチング機能 / 短期遅延 | No |
| 追加装備可能（EF008148） | true |
| 動作周波数の値の範囲 | 50 Hz |
| ● IEC 61008-1準拠 / 定格値 | 0.8 kA |
| 接続可能な導体断面積 / 固体 | |
| 値の範囲 / 供給電圧 / AC時 | 230/400 V |
| 締め付けトルク / ネジ式端子付き | |
| 供給電圧周波数の値範囲 | 50 Hz |
| モジュール間隔数での幅（EF002950） | 4 |
| 接続可能な導体断面積 / 撚線 | |
| 動作中の周囲温度（EF007515） | ['-25', '45'] |
| 定格インパルス耐電圧 Uimp (EF011980) | - |
| 短絡遮断容量（Icw）（EF002562） | 10.0 |
| 供給電圧 / 試験装置用 / 最小 | 100 V |
| 地域別価格グループ / 本社価格グループ | 11C / 1AH |
| 機械的耐用年数（スイッチングサイクル）/標準 | 10 000 |
| 設置装置のサイズ / DIN 43880に準拠 | 1 |
| 製品拡張 / インストール可能 / 補助デバイス | Yes |
| 接続可能な導体断面ソリッドコア（EF007337） | ['0.75', '35.0'] |
| 接続可能な導体断面積多線式（EF007343） | ['0.75', '35.0'] |
| 短絡電流 / 直列ヒューズ / 最大許容電流 | 100 A |
| RoHS指令に基づく物質制限への準拠 | Since: 01.06.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 4.1 W |
| 試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠 | 28 |
| 一般製品承認確認一般製品承認EMC適合宣言試験証明書その他英国適合宣言その他鉄道危険物その他環境確認振動・衝撃確認輸送情報 | General Product Approval |
製品説明
Differential switch 5SV, 70mm, class A, 4 poles, 80A, 300mA
