5SV4444-0LA01

技術仕様

パラメータ	価値
	Miscellaneous
EAN	4001869462578
UPC	Not available
深さ	70 mm
幅	72 mm
身長	90 mm
グループコード	P310
● 最大	5.4 W
● 最小	0.75 mm²
確認
メタルファクター	L-A-----
日付2022年5月17日
製品グループ	5510
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85362010
製品ファミリー	Not available
電力損失 [W]
正味重量（kg）	0,400 Kg
極数	4
固定方法	DIN rail (REG)
原産国	Germany
取り付け位置	any
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
製品のバリエーション	With thermal overload protection
梱包寸法	97,00 x 78,00 x 85,00

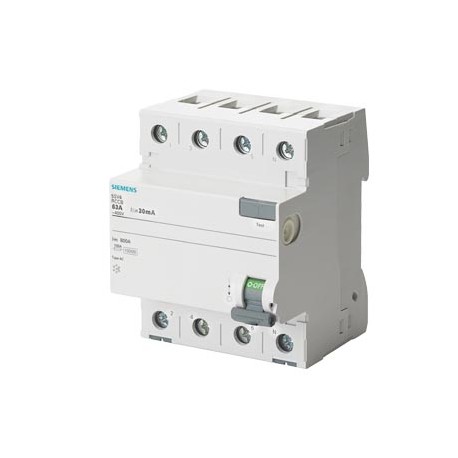

製品説明	Residual current operated circuit breaker, 4-pole, Type AC, short-time delayed, In: 40 A, 100 mA, Un AC: 400 V, with thermal overload protection
動作電流
製品指定	RCCB
保護クラス IP	IP20, if the distribution board is installed, with connected conductors
過電圧カテゴリー	III
製品のデザイン	Short-time delayed
残留電流型	AC
I2t値 / 許容値	58 000 A²·s
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	40 A
● 最大許容値	75 °C
● 最小許容値	-40 °C
一般製品承認	Declaration of Conformity
適合宣言	Test Certificates
輸出管理規制	ECCN : EAR99 / AL : N
スイッチング容量電流
工場渡し標準リードタイム	70 Day/Days
原材料割増金	None
● 40℃時 / 定格値	40 A
● 45℃時 / 定格値	40 A
● 50℃時 / 定格値	40 A
● 55℃時 / 定格値	40 A
● 60℃時 / 定格値	40 A
● 65℃時 / 定格値	40 A
● 70℃時 / 定格値	40 A
パッケージサイズの測定単位	MM
短絡電流定格	10 kA
モジュラー幅ユニットの数	4
製品特徴 / シリコンフリー	Yes
電源コードの位置	top or bottom
通過電流 / 許容電流	5 200 A
周囲温度 / 保管中
トリップ故障電流 / 定格値	100 mA
品番（市場向け品番）	5SV4444-0LA01
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
サージ電流耐性/定格値	3 kA
スイッチング機能 / 短期遅延	Yes
動作周波数の値の範囲	50/60 Hz
● IEC 61008-1準拠 / 定格値	0.8 kA
接続可能な導体断面積 / 固体
値の範囲 / 供給電圧 / AC時	230/400 V
締め付けトルク / ネジ式端子付き
供給電圧周波数の値範囲	50 Hz
接続可能な導体断面積 / 撚線
供給電圧 / 試験装置用 / 最小	100 V
地域別価格グループ / 本社価格グループ	194 / 1AI
機械的耐用年数（スイッチングサイクル）/標準	10 000
設置装置のサイズ / DIN 43880に準拠	1
製品拡張 / インストール可能 / 補助デバイス	Yes
短絡電流 / 直列ヒューズ / 最大許容電流	100 A
RoHS指令に基づく物質制限への準拠	Since: 01.09.2006
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Silicic acid, lead s... CAS-No. 11120-22-2 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Silicic acid, lead saltBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-methyl-1-(4-methyl... CAS-No. 71868-10-5 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-oneBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
● 定格電流値 / AC時 / 高温動作時 / 極あたり	1.8 W
試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠	28
一般製品承認適合宣言確認その他英国適合宣言適合宣言試験証明書その他鉄道危険物その他その他確認振動および衝撃輸送情報	General Product Approval

製品説明

differential switch, 4-pole, AC type, with short delay, Input: 40 A, 100 mA, One AC: 400 V, with protection against thermal overloads. Cancelations and returns limited. Consult conditions.
