5SV6016-6KK10

技術仕様

パラメータ	価値

EAN	4001869564975
UPC	Not available
エティム	5
深さ	68.5 mm
幅	18 mm
eクラス	7.1
身長	90 mm
グループコード	P310
正味重量	150 g
● 最大	16 mm²
● 最小	0.75 mm²
確認
日付2022年5月2日
メタルファクター	L-A-----
その他
製品グループ	5546
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
商品コード	85362010
製品ファミリー	Ordering Data Overview
ポールのデザイン	1P+N
供給電圧
正味重量（kg）	0,132 Kg
極数	2
製品の特徴
固定方法	DIN rail (REG)
トリップ電流
●ハロゲンフリー	Yes
● シリコンフリー	Yes
原産国	China
取り付け位置	any
LKZ_FDB/カタログID	LV10
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
梱包寸法	80,00 x 100,00 x 44,00

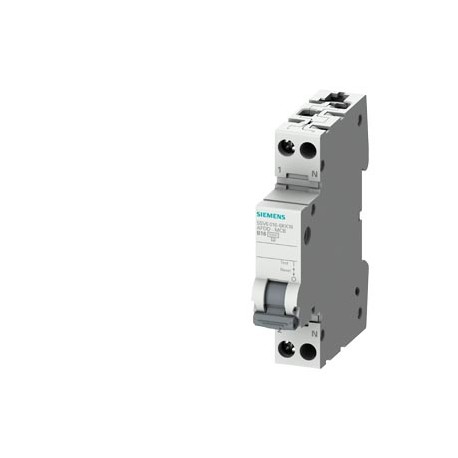

製品説明	AFDD-MCB-Combination 230V, 6kA, 1+N, B, 10A Compact (1MW)
汚染度	2
保護クラス IP	IP20, with connected protective device and conductors
過電圧カテゴリー	III
製品のデザイン	Compact unit
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	230 V
一般製品承認	Declaration of Conformity
輸出管理規制	AL : N / ECCN : EAR99
スイッチング容量電流
工場渡し標準リードタイム	2 Day/Days
原材料割増金	None
パッケージサイズの測定単位	MM
モジュラー幅ユニットの数	1
トリッピング特性クラス	B
電源コードの位置	any
周囲温度 / 保管中
品番（市場向け品番）	5SV6016-6KK10
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
スイッチング機能 / 短期遅延	No
動作電流 / AC時 / 定格値	10 A
● EN 60898-1準拠 / 定格値	6 000 A
電圧の種類 / 動作電圧の種類	AC
● IEC 60947-2準拠 / 定格値	6 000 A
接続可能な導体断面積 / 固体
締め付けトルク / ネジ式端子付き
供給電圧周波数の値範囲	50Hz
接続可能な導体断面積 / 撚線
周囲温度 / 相対湿度95%	55 °C
地域別価格グループ / 本社価格グループ	13E / 1BA
機械的耐用年数（スイッチングサイクル）/標準	10 000
設置装置のサイズ / DIN 43880に準拠	1
製品拡張 / インストール可能 / 補助デバイス	Yes
感電に対する接触保護 / EN 50274準拠	finger and back-of-hand safe
● 負荷と直列に電気アークが発生した場合 / 最大	10 A
● 負荷と直列に電気アークが発生した場合 / 最小	2 A
RoHS指令に基づく物質制限への準拠	Since: 01.01.2018
● 負荷と並列に電気アークが発生した場合 / 最大	500 A
● 負荷と並列に電気アークが発生した場合 / 最小	50 A
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠	28
接続可能な導体断面積 / 細撚線 / 芯線端処理付き
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	1.66 W
一般製品承認適合宣言試験証明書確認英国適合宣言その他その他	General Product Approval

製品説明

Comb. int.aut. arc detector 230 V, 6 kA, 2 poles, B, 10 A compact (1 mod.)

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
