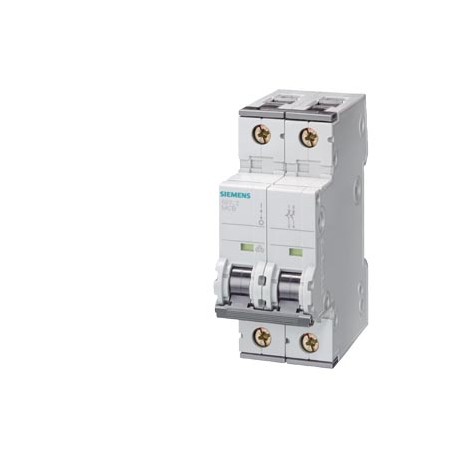

5SY4201-7

技術仕様

パラメータ	価値
	Miscellaneous
ケンブリッジ
EAN	4001869181578
UPC	Not available
エティム	5
アイデア	4
深さ	76 mm
幅	36 mm
国連科学委員会	14
eクラス	6
身長	90 mm
標準	IEC / EN 60898-1, IEC / EN 60947-2 / UL1077
グループコード	P310
正味重量	316 g
● 最大	35 mm²
● 最小	0.75 mm²
確認
メタルファクター	L-O-----
● 密閉可能	Yes
日付2022年5月13日
製品グループ	5505
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
商品コード	85362010
製品ファミリー	Basic Devices
ポールのデザイン	2P
参照コード
供給電圧
正味重量（kg）	0,312 Kg
極数	2
製品の特徴
固定方法	Quick assembly system
●ハロゲンフリー	Yes
● シリコンフリー	Yes
原産国	Germany
海運	other
テスト証明書	Marine / Shipping
取り付け位置	any
製品コンポーネント
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
梱包寸法	40,00 x 92,00 x 84,00
製品説明	Miniature circuit breaker 400 V 10kA, 2-pole, C, 1A, D=70 mm
汚染度	3
動作電流
製品指定	Miniature circuit breaker
保護クラス IP	IP20, with connected conductors
周波数（EF000416）	['50.0', '50.0']
過電圧カテゴリー	III
製品ライフサイクル（PLM）	PM300:Active Product
電圧タイプ（EF000187）	AC/DC
エネルギー制限クラス	3
絶縁電圧（Ui）
● AC / 定格値	400 V
一般製品承認	EMC
定格電流（EF000227）	1
定格電圧（EF000228）	400
特別試験証明書	Miscellaneous
組み込み深さ（EF000218）	70.0
操作適合性	Mechanical engineering / industry
●複合端子トップ	Yes
輸出管理規制	AL : N / ECCN : N
スイッチング容量電流
汚染度（EF002570）	3
工場渡し標準リードタイム	95 Day/Days
原材料割増金	None
● EN 61346-2に準拠	F
● 35℃時 / 定格値	1 A
● 40℃時 / 定格値	0.95 A
● 45℃時 / 定格値	0.93 A
● 50℃時 / 定格値	0.9 A
● 55℃時 / 定格値	0.88 A
● 60℃時 / 定格値	0.85 A
パッケージサイズの測定単位	MM
● IEC 81346-2に準拠	F
● 複合端子底部	Yes
モジュラー幅ユニットの数	2
トリッピング特性クラス	C
電源コードの位置	Any
過電圧カテゴリー（EF002569）	3
電流制限クラス（EF002568）	3
リリース特性（EF000889）	C
極数（合計）（EF008618）	2
製品機能 / タッチ保護	Yes
保護等級（IP）（EF005474）	IP20
保護ポール数（EF005548）	2P
周囲温度 / 保管中
品番（市場向け品番）	5SY4201-7
定格絶縁電圧Ui（EF001366）	-
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
● EN 60898準拠 / 定格値	10 kA
追加装備可能（EF008148）	true
周囲の温度の影響	max. 95% to 55°C, max. 55% to 70°C, max. 35% to 75°C
電圧の種類 / 動作電圧の種類	AC
● IEC 60947-2準拠 / 定格値	35 kA
同時スイッチングN中性（EF005997）	false
接続可能な導体断面積 / 固体
遮断容量短絡電流（Icn）
締め付けトルク / ネジ式端子付き
供給電圧周波数の値範囲	50/60 Hz
モジュール間隔数での幅（EF002950）	2
接続可能な導体断面積 / 撚線
動作中の周囲温度（EF007515）	['-25', '55']
定格インパルス耐電圧 Uimp (EF011980)	-
製品コンポーネント/中性線スイッチング	No
動作電圧 / DC時 / 定格値 / 最大	72 V
耐振動性 / IEC 60068-2-6準拠	±1mm at 5 to 25Hz; 50m/s² at 25 to 150Hz
フラッシュマウント設置に適しています（EF006573）	false
● DC時 / IEC 60947-2準拠 / 定格値	15 kA
地域別価格グループ / 本社価格グループ	12B / 1AC
機械的耐用年数（スイッチングサイクル）/標準	10 000
● 多相運転時 / AC時 / 定格値	440 V
● AC時 / UL 1077およびCSA C22.2 No.235準拠	5 kA
●単相運転時 / AC時 / 定格値	440 V
製品拡張 / インストール可能 / 補助デバイス	Yes
締め付けトルク [lbf·in] / ネジ式端子の場合
AWG番号 / コード化された接続可能な導体断面積
接続可能な導体断面ソリッドコア（EF007337）	['0.75', '35.0']
接続可能な導体断面積多線式（EF007343）	['0.75', '35.0']
● EN 60204-1に準拠したメインスイッチの特性	Yes
供給電圧 / 単相動作 / 交流 / 定格値	230 V
RoHS指令に基づく物質制限への準拠	Since: 01.10.2006
定格短絡遮断容量 Icn EN 60898、230 V (EF009556)	10.0
定格短絡遮断容量 Icn EN 60898 400 V (EF009555)	10.0
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
定格短絡遮断容量 Icu IEC 60947-2 230 V (EF009557)	35.0
定格短絡遮断容量 Icu IEC 60947-2 400 V (EF009558)	35.0
試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠	6
接続可能な導体断面積 / 細撚線 / 芯線端処理付き
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	1.2 W
一般製品承認確認その他一般製品承認EMC適合宣言KCMその他英国適合宣言試験証明書船舶/海運特別試験証明書その他船舶/海運その他鉄道その他振動および衝撃確認	General Product Approval

製品説明

Circuit breaker, 70mm, accessory, 10kA, curve C, 2 poles, 1A. Cancelations and returns limited. Consult conditions.
