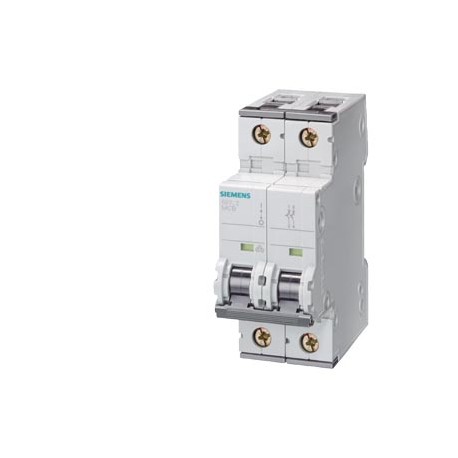

5SY4504-6

技術仕様

パラメータ	価値

EAN	4001869569727
UPC	Not available
エティム	5
深さ	76 mm
幅	36 mm
国連科学委員会	15
eクラス	6
身長	90 mm
標準	IEC / EN 60898-1, IEC / EN 60947-2 / UL1077
グループコード	P310
正味重量	320 g
● 最大	35 mm²
● 最小	0.75 mm²
確認
メタルファクター	None
● 密閉可能	Yes
日付2022年5月10日
製品グループ	5504
製品クラス	C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit.
数量単位	1 Piece
商品コード	85362010
製品ファミリー	Basic Devices
ポールのデザイン	1P+N
参照コード
供給電圧
正味重量（kg）	0,322 Kg
極数	2
製品の特徴
固定方法	Quick assembly system
●ハロゲンフリー	Yes
● シリコンフリー	Yes
原産国	Germany
テスト証明書	Marine / Shipping
取り付け位置	any
製品コンポーネント
LKZ_FDB/カタログID	LV10
梱包数量	1
設置深さ	70 mm
製品ブランド名	SENTRON
梱包寸法	40,00 x 92,00 x 84,00
製品説明	circuit breaker 230/400v 10ka, 1pole+N, b, 4a
汚染度	3
動作電流
製品指定	Miniature circuit breaker
保護クラス IP	IP20, with connected conductors
過電圧カテゴリー	III
製品ライフサイクル（PLM）	PM300:Active Product
エネルギー制限クラス	3
絶縁電圧（Ui）
● AC / 定格値	230 V
一般製品承認	Declaration of Conformity
特別試験証明書	Miscellaneous
操作適合性	Mechanical engineering / industry
●複合端子トップ	Yes
輸出管理規制	AL : N / ECCN : N
スイッチング容量電流
工場渡し標準リードタイム	95 Day/Days
原材料割増金	None
● EN 61346-2に準拠	F
● 35℃時 / 定格値	4 A
● 40℃時 / 定格値	3.76 A
● 45℃時 / 定格値	3.76 A
● 50℃時 / 定格値	3.68 A
● 55℃時 / 定格値	3.59 A
● 60℃時 / 定格値	3.5 A
パッケージサイズの測定単位	MM
● IEC 81346-2に準拠	F
● 複合端子底部	Yes
モジュラー幅ユニットの数	2
トリッピング特性クラス	B
電源コードの位置	Any
製品機能 / タッチ保護	Yes
周囲温度 / 保管中
品番（市場向け品番）	5SY4504-6
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
● EN 60898準拠 / 定格値	10 kA
周囲の温度の影響	max. 95% to 55°C, max. 55% to 70°C, max. 35% to 75°C
電圧の種類 / 動作電圧の種類	AC
● IEC 60947-2準拠 / 定格値	35 kA
接続可能な導体断面積 / 固体
締め付けトルク / ネジ式端子付き
供給電圧周波数の値範囲	50/60 Hz
接続可能な導体断面積 / 撚線
製品コンポーネント/中性線スイッチング	Yes
動作電圧 / DC時 / 定格値 / 最大	72 V
耐振動性 / IEC 60068-2-6準拠	±1mm at 5 to 25Hz; 50m/s² at 25 to 150Hz
地域別価格グループ / 本社価格グループ	12A / 1AB
機械的耐用年数（スイッチングサイクル）/標準	10 000
●単相運転時 / AC時 / 定格値	250 V
製品拡張 / インストール可能 / 補助デバイス	Yes
締め付けトルク [lbf·in] / ネジ式端子の場合
AWG番号 / コード化された接続可能な導体断面積
● EN 60204-1に準拠したメインスイッチの特性	Yes
RoHS指令に基づく物質制限への準拠	Since: 01.12.2018
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠	6
接続可能な導体断面積 / 細撚線 / 芯線端処理付き
電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり	1.5 W
一般製品承認適合宣言確認その他英国適合宣言試験証明書海上・船舶その他鉄道特別試験証明書その他その他確認振動・衝撃	General Product Approval

製品説明

Automatic magnetothermic 230/400 V 10 kA, 1 pole + N, b, 4a. Manufactured to order. Non-Cancelable Non-Returnable.

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
