5SY8650-7

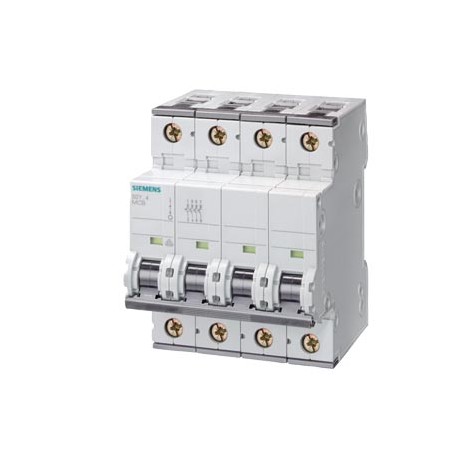

5SY8650-7 SIEMENS Miniature circuit breaker 400 V D 70 mm 25 kA according to EN 60947-2, 3P+N, C50
$0.00米ドル
3512 在庫あり
主な仕様
:
EAN:4001869264868
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4001869264868 |
| UPC | Not available |
| エティム | 5 |
| 深さ | 76 mm |
| 幅 | 72 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 90 mm |
| グループコード | P310 |
| 正味重量 | 658 g |
| ● 最大 | 35 mm² |
| ● 最小 | 0.75 mm² |
| 確認 | |
| 日付2022年5月8日 | |
| メタルファクター | L-O----- |
| ● 密閉可能 | Yes |
| その他 | |
| 製品グループ | 5525 |
| 製品クラス | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 数量単位 | 1 Piece |
| 商品コード | 85362010 |
| 製品ファミリー | Basic Devices |
| ポールのデザイン | 3P+N |
| 参照コード | |
| 供給電圧 | |
| 正味重量（kg） | 0,653 Kg |
| 極数 | 4 |
| 製品の特徴 | |
| 固定方法 | Quick assembly system |
| ●ハロゲンフリー | Yes |
| ● シリコンフリー | Yes |
| 原産国 | Germany |
| 取り付け位置 | any |
| 製品コンポーネント | |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 設置深さ | 70 mm |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 75,00 x 95,00 x 83,00 |
| 製品説明 | Miniature circuit breaker 400 V D=70 mm 25 kA according to EN 60947-2, 3P+N, C50 |
| 汚染度 | 3 |
| 動作電流 | |
| 製品指定 | Miniature circuit breaker |
| 保護クラス IP | IP20, with connected conductors |
| 周波数（EF000416） | ['50.0', '50.0'] |
| 過電圧カテゴリー | III |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 電圧タイプ（EF000187） | AC/DC |
| 絶縁電圧（Ui） | |
| ● AC / 定格値 | 400 V |
| 一般製品承認 | Declaration of Conformity |
| 定格電流（EF000227） | 50 |
| 定格電圧（EF000228） | 400 |
| 組み込み深さ（EF000218） | 70.0 |
| 操作適合性 | Mechanical engineering / industry |
| ●複合端子トップ | Yes |
| 輸出管理規制 | AL : N / ECCN : N |
| スイッチング容量電流 | |
| 汚染度（EF002570） | 3 |
| 工場渡し標準リードタイム | 95 Day/Days |
| 原材料割増金 | None |
| ● EN 61346-2に準拠 | F |
| ● 45℃時 / 定格値 | 50 A |
| ● 50℃時 / 定格値 | 48.95 A |
| ● 55℃時 / 定格値 | 47.85 A |
| パッケージサイズの測定単位 | MM |
| ● IEC 81346-2に準拠 | F |
| ● 複合端子底部 | Yes |
| モジュラー幅ユニットの数 | 4 |
| トリッピング特性クラス | C |
| 電源コードの位置 | Any |
| 過電圧カテゴリー（EF002569） | 3 |
| 電流制限クラス（EF002568） | 3 |
| リリース特性（EF000889） | C |
| 極数（合計）（EF008618） | 4 |
| 製品機能 / タッチ保護 | Yes |
| 保護等級（IP）（EF005474） | IP20 |
| 保護ポール数（EF005548） | 3P+N |
| 周囲温度 / 保管中 | |
| 品番（市場向け品番） | 5SY8650-7 |
| 定格絶縁電圧Ui（EF001366） | - |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| 追加装備可能（EF008148） | true |
| 周囲の温度の影響 | max. 95% to 55°C, max. 55% to 70°C, max. 35% to 75°C |
| 電圧の種類 / 動作電圧の種類 | AC |
| ● IEC 60947-2準拠 / 定格値 | 25 kA |
| 同時スイッチングN中性（EF005997） | true |
| 接続可能な導体断面積 / 固体 | |
| 遮断容量短絡電流（Icn） | |
| 締め付けトルク / ネジ式端子付き | |
| 供給電圧周波数の値範囲 | 50/60 Hz |
| モジュール間隔数での幅（EF002950） | 4 |
| 接続可能な導体断面積 / 撚線 | |
| 動作中の周囲温度（EF007515） | ['-25', '55'] |
| 定格インパルス耐電圧 Uimp (EF011980) | - |
| 製品コンポーネント/中性線スイッチング | Yes |
| 動作電圧 / DC時 / 定格値 / 最大 | 72 V |
| 耐振動性 / IEC 60068-2-6準拠 | ±1mm at 5 to 25Hz; 50m/s² at 25 to 150Hz |
| フラッシュマウント設置に適しています（EF006573） | false |
| ● DC時 / IEC 60947-2準拠 / 定格値 | 15 kA |
| 地域別価格グループ / 本社価格グループ | 12B / 1AC |
| 機械的耐用年数（スイッチングサイクル）/標準 | 10 000 |
| ● 多相運転時 / AC時 / 定格値 | 440 V |
| ● AC時 / UL 1077およびCSA C22.2 No.235準拠 | 5 kA |
| ●単相運転時 / AC時 / 定格値 | 440 V |
| 製品拡張 / インストール可能 / 補助デバイス | Yes |
| 締め付けトルク [lbf·in] / ネジ式端子の場合 | |
| AWG番号 / コード化された接続可能な導体断面積 | |
| 接続可能な導体断面ソリッドコア（EF007337） | ['0.75', '35.0'] |
| 接続可能な導体断面積多線式（EF007343） | ['0.75', '35.0'] |
| ● EN 60204-1に準拠したメインスイッチの特性 | Yes |
| 供給電圧 / 単相動作 / 交流 / 定格値 | 230 V |
| RoHS指令に基づく物質制限への準拠 | Since: 01.10.2006 |
| 定格短絡遮断容量 Icn EN 60898、230 V (EF009556) | - |
| 定格短絡遮断容量 Icn EN 60898 400 V (EF009555) | - |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 定格短絡遮断容量 Icu IEC 60947-2 230 V (EF009557) | 25.0 |
| 定格短絡遮断容量 Icu IEC 60947-2 400 V (EF009558) | 25.0 |
| 試験サイクル数 / 環境試験用 / IEC 60068-2-30に準拠 | 6 |
| 接続可能な導体断面積 / 細撚線 / 芯線端処理付き | |
| 電力損失 [W] / 定格電流値に対して / AC時 / 高温動作時 / 極あたり | 3.8 W |
| 一般製品承認適合宣言確認その他英国適合宣言その他 | General Product Approval |
製品説明
Int aut acces 70mm 25kA 3poles+N C-50A. Manufactured to order. Non-Cancelable Non-Returnable.
