在庫あり 注目商品
5TT4202-2

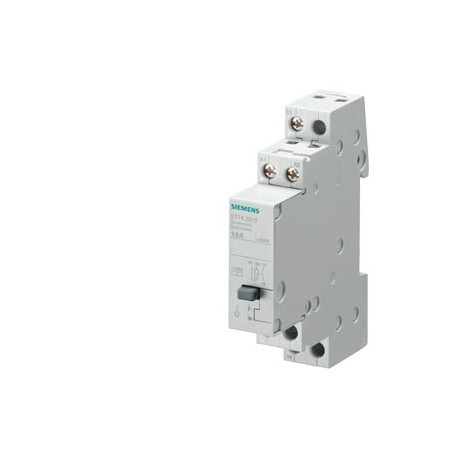

5TT4202-2 SIEMENS switching relay with 2 NO, contact for 230V AC 16A control 24V AC
$0.00米ドル
3016 在庫あり
主な仕様
:Miscellaneous
EAN:4001869312736
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Miscellaneous | |
| EAN | 4001869312736 |
| UPC | Not available |
| エティム | 5 |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| グループコード | P310 |
| ● 最大 | 400 V |
| ● 最小 | 400 V |
| 確認 | |
| メタルファクター | L-P----- |
| リレー設計 | partially electronic |
| 日付2022年5月10日 | |
| 製品グループ | 5528 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| 商品コード | 85364190 |
| 製品ファミリー | SENTRON 5TT4 Switching Relays |
| 電力損失 [W] | |
| 正味重量（kg） | 0,141 Kg |
| 制御電圧 | |
| 電圧の種類 | |
| ● 定格値 | 16 A |
| 固定方法 | DIN rail |
| 原産国 | Romania |
| 取り付け位置 | any |
| 動作電圧 | |
| LKZ_FDB/カタログID | LV10.1 |
| 梱包数量 | 1 |
| 設置深さ | 90 mm |
| 製品ブランド名 | SENTRON |
| 関数 (EF000030) | Partially electronic |
| 梱包寸法 | 21,00 x 93,00 x 83,00 |
| 製品説明 | switching relay with 2 NO, contact for 230V AC 16A control 24V AC |
| 動作電流 | |
| 製品指定 | Switching relays |
| 保護クラス IP | IP20, with connected conductors |
| 製品のデザイン | With 2 NO contacts |
| CO連絡先の数 | 0 |
| NCコンタクトの数 | 0 |
| NOコンタクトの数 | 2 |
| ● _1 / 初期値 | 24 V |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| 一般製品承認 | Declaration of Conformity |
| 定格電流（EF000227） | 16.0 |
| ● 制御電圧_1 | AC |
| 組み込み深さ（EF000218） | 90.0 |
| 適合宣言 | Test Certificates |
| 供給電圧（EF004127） | ['400', '400'] |
| 制御電圧周波数 | |
| ● _1 / フルスケール値 | 24 V |
| 輸出管理規制 | AL : N / ECCN : N |
| 取り付け方法（EF000003） | DIN rail |
| 工場渡し標準リードタイム | 1 Day/Days |
| 原材料割増金 | None |
| 制御電圧1（EF002952） | ['24', '24'] |
| 制御電圧2（EF002953） | ['-', '-'] |
| パッケージサイズの測定単位 | MM |
| モジュラー幅ユニットの数 | 1 |
| スイッチング機能の設計 | 2 NO |
| 動作周波数/定格値 | 50 Hz |
| 必要な間隔 / 活電部用 | 6 mm |
| スイッチング容量皮相電力 | |
| ● AC時 / 定格値 / 最大値 | 400 V |
| 開口部の幅 / 接点の幅 | 1.2 mm |
| 製品機能 / 直接操作 | Yes |
| 制御電圧の種類1（EF002954） | AC |
| 制御電圧の種類2（EF002955） | AC/DC |
| 品番（市場向け品番） | 5TT4202-2 |
| 最大負荷蛍光灯（EF004971） | 400 |
| 周波数制御電圧1（EF002956） | ['50.0', '50.0'] |
| 周波数制御電圧2（EF002957） | - |
| 最大白熱灯負荷（EF004952） | 1200 |
| WEEE（2012/19/EU）回収義務 | Yes |
| 周囲温度 / 動作中 | |
| サージ電圧耐性/定格値 | 4 kV |
| ● cos phi 0.6 ... 1 / 定格値 | 16 A |
| 電気的耐久性（スイッチングサイクル） | 50 000 |
| 電圧の種類 / 供給電圧の種類 | AC |
| ● 16A / 接点あたり / 定格値 | 1 W |
| 供給電圧の電圧タイプ（EF002991） | AC |
| 電圧の種類 / 動作電圧の種類 | AC |
| 端子数 / プラスネジ付き | 1 |
| スイッチング容量電流 / cos phi 0.6 | 16 A |
| ● 非補償蛍光灯負荷の場合 | 400 VA |
| 動作範囲係数 / 制御電圧_1 | 0.8 |
| 動作範囲係数 / 制御電圧_2 | 1.1 |
| ● 電磁コイル／パルス付／定格値 | 2.4 W |
| モジュール間隔数での幅（EF002950） | 1 |
| 制御電圧 / AC時 / 定格値 / 最大 | 24 V |
| 最大スイッチング電流（cos phi = 0.6）（EF004920） | 16 |
| スイッチング電流 / AC時 / 接点あたり / 最小 | 100 mA |
| 最大負荷蛍光灯（デュオ回路）（EF004972） | - |
| 切替接点としての接点数（EF008257） | 0 |
| 地域別価格グループ / 本社価格グループ | 12F / 1BK |
| ガルバニック絶縁 / 磁気コイルと接点間 | Yes |
| スイッチング電圧 / 接点の / AC時 / 最小 | 10 V |
| 通常開接点の接点数（EF008256） | 2 |
| 通常閉接点の接点数（EF008255） | 0 |
| 接続可能な導体断面積 / 剛性導体用 | |
| 最大負荷蛍光灯（並列補償）（EF004973） | - |
| スイッチング容量有効電力 / 白熱灯負荷 | 1 200 W |
| 電力損失 [V∙A] / 電磁コイル / パルス付き / 定格値 | 3 VA |
| RoHS指令に基づく物質制限への準拠 | Since: 01.01.2006 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 定格電流値 / AC時 / 高温動作時 / 極あたり | 1 W |
| 接続可能な導体断面積 / フレキシブル導体用 / 芯線端処理付き | |
| 一般製品承認適合宣言確認その他英国適合宣言適合宣言試験証明書その他その他確認その他 | General Product Approval |
製品説明
Maneuvering relay with 2 NA contacts for 230V AC 16A, control at 24V AC. Cancelations and returns limited. Consult conditions.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Confirmation
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
