5TT5200

技術仕様

パラメータ	価値

EAN	4001869251165
UPC	Not available
エティム	5
アイデア	4
深さ	55 mm
幅	71 mm
国連科学委員会	15
eクラス	6
身長	90 mm
グループコード	P310
正味重量	284 g
● 最大	50 °C
● 最小	0 °C
確認
日付2022年5月9日
メタルファクター	L-P-----
その他	Confirmation
製品グループ	5521
製品クラス	B: return restricted, please contact your Siemens partner/contact
数量単位	1 Piece
回復時間	500 ms
商品コード	85364900
製品ファミリー	SENTRON 5TT5 EMERGENCY STOP Modules
正味重量（kg）	0,295 Kg
深さ（EF000049）	55.0
モデル（EF000010）	Other
幅 (EF000008)	71.0
製品カテゴリー	basic device
原産国	Germany
高さ（EF000040）	90.0
● 安全スイッチ	Yes
LKZ_FDB/カタログID	LV10.1
梱包数量	1
電力損失 [V∙A]
製品ブランド名	SENTRON
● プラグインソケット	No
梱包寸法	75,00 x 93,00 x 75,00

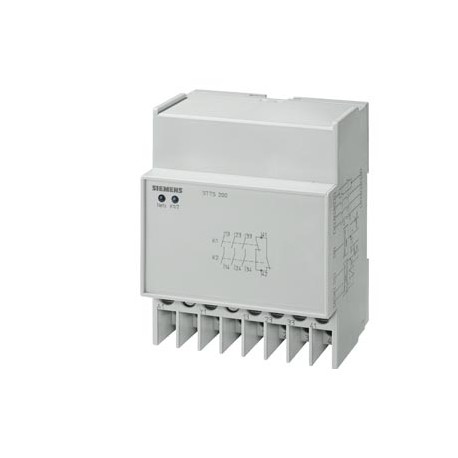

製品説明	EMERGENCY OFF relay T55 230V 10A Overall depth 55 mm
製品指定	Emergency-off relay
使用適合性
● バルブ監視	No
製品のデザイン	Mounting depth 55 mm
制御電源電圧
製品ライフサイクル（PLM）	PM300:Active Product
● AC / 定格値	230 V
一般製品承認	Declaration of Conformity
リリース遅延（EF001129）	-
輸出管理規制	AL : N / ECCN : N
工場渡し標準リードタイム	5 Day/Days
原材料割増金	None
スタート入力あり（EF003342）	true
● CO接点として / AC-1	5 A
評価入力（EF008245）	3-channel
パッケージサイズの測定単位	MM
● NC接点として / AC-15	2 A
● NC接点として / DC-13	24 V
● 接触なし / AC-15	3 A
● 非接触 / DC-13	24 V
入力/開始入力の設計	Yes
動作周波数 / 最大	600 1/h
電気接続の種類	screw-type terminals
● 触覚センサーモニタリング	No
● ポジションスイッチ監視	Yes
ミューティング機能付き（EF004057）	false
● 近接スイッチ監視	No
フィードバック回路付き（EF003343）	true
カテゴリー / EN 954-1に準拠	4
入力/フィードバック入力の設計	Yes
固定方法 / レール取り付け	Yes
レール取付可能（EF003972）	-
TÜV承認（EF004144）	true
取り外し可能なクランプ付き（EF003340）	false
動作周波数/定格値	50 Hz
製品機能 / ミュート機能	No
開口部の幅 / 接点の幅	1 mm
BG BIA（EF004145）の承認あり	true
● 緊急停止回路監視	Yes
品番（市場向け品番）	5TT5200
IEC 61508（EF009889）に準拠したSIL	None
作動用電圧タイプ（EF008242）	AC
電気接続の種類（EF003961）	Screw connection
WEEE（2012/19/EU）回収義務	Yes
周囲温度 / 動作中
UL（EF001783）認証取得	false
EN 954-1（EF006782）に準拠したカテゴリー	4
端子数 / プラスネジ付き	1
● 磁気作動スイッチ監視	No
バルブの監視に適しています（EF007272）	false
接点の開閉容量電流 /
接点の開閉容量電圧
接続可能な導体断面の種類	2 × 2.5 mm² (rigid max.); 1 × 0.5 mm² (flexible, with end sleeve min.)
● AC時 / 50 Hz時 / 定格値 / 最大値	253 V
● AC時 / 50 Hz時 / 定格値 / 最小値	184 V
● AC時 / 60 Hz時 / 定格値 / 最大値	253 V
● AC時 / 60 Hz時 / 定格値 / 最小値	184 V
動作範囲係数 / 制御電圧_1	0.8
動作範囲係数 / 制御電圧_2	1.1
IEC 60204に準拠した停止カテゴリ（EF007498）	Other
電圧の種類 / 制御電源電圧の種類	AC
定格制御電源電圧 Us（DC）（EF003980）	-
● 光電子保護装置の監視	No
● 電磁コイル／リレー作動機構部	3.5 VA
●接点の/リレー作動機構における	0.8 VA
IEC 61496-1（EF004105）に準拠した安全の種類	-
SILクレーム限界（サブシステム）/EN 62061に準拠	3
制御電流 / 接続端子Y1で / DCで	45 mA
地域別価格グループ / 本社価格グループ	13C / 1BK
性能レベル（PL）/EN ISO 13849-1に準拠	Level e
定格制御電源電圧 Us（AC 50HZ）（EF003978）	-
定格制御電源電圧 Us（AC 60HZ）（EF003979）	-
触覚センサーのモニタリングに適しています（EF007271）	false
制御電圧 / 接続端子Y1 / AC/DC	24 V
磁気スイッチの監視に適しています（EF007266）	false
位置スイッチの監視に適しています（EF007270）	true
EN ISO 13849-1（EF007399）に準拠した性能レベル	Level e
近接スイッチの監視に適しています（EF007267）	false
緊急停止回路の監視に適しています（EF007268）	true
安全関連、遅延、接点付き出力数（EF003345）	-
決定要因 / 気候適用性 / IEC 60068-1に準拠	0/55/04
リレー操作機構の接点間の必要な間隔	3 mm
出力数、安全関連、遅延、半導体（EF003347）	-
安全関連、遅延なし、接点付き出力数（EF003344）	-
RoHS指令に基づく物質制限への準拠	Since: 01.07.2006
出力数、安全関連、遅延なし、半導体（EF003346）	-
出力数、信号機能、遅延、接点付き（EF003349）	-
REACH第33条候補者の最新リストに従って通知する義務	Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly.
光電子保護装置の監視に適しています（EF007269）	false
出力数、信号機能、遅延、半導体（EF003351）	-
出力数、信号機能、遅延なし、接点付き（EF003348）	-
出力数、信号機能、遅延なし、半導体（EF003350）	-
サージ電圧耐性 / リレー操作機構の接点間	4 kV
たわみ振幅 / 振動試験用 / IEC 60068-2-6準拠、最大55 Hz	0.35 mm
電気的耐久性（開閉回数） / 接点の / 2A時 / AC-15時 / 230V時	100 000
出力数 / 接点影響を受けるスイッチング要素として / 安全関連 / 瞬時接触	4
一般製品承認適合宣言その他確認その他環境確認その他その他確認	General Product Approval

製品説明

Emergency stop relay, Ue=400 V AC, Uc=230 V AC, 5 A AC. Cancelations and returns limited. Consult conditions.

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証
