6EP1621-2BA00

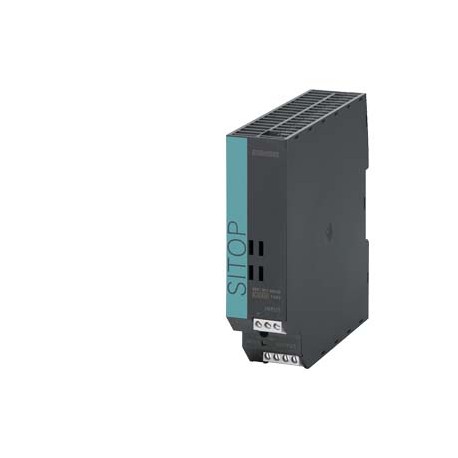

6EP1621-2BA00 SIEMENS SITOP 2.5 A, DC/DC converter Stabilized power supply input: 24 V DC output: 12 V DC/2,..
$0.00米ドル
4309 在庫あり
主な仕様
:Value
EAN:4025515140337
UPC:662643351323
エティム:4
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Value | |
| EAN | 4025515140337 |
| UPC | 662643351323 |
| エティム | 4 |
| アイデア | 4 |
| 入力 | DC voltage PELV/SELV |
| 注記 | Sucessor:Phase-out product since 07/19; Successor 6EP3123-0TA00-0AY0, s. SIOS ID 10976837 |
| 出力 | Controlled, isolated DC voltage |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| CEマーク | Yes |
| ● トップ | 50 mm |
| - 注記 | with natural convection |
| ● 左 | 0 mm |
| ● DCで | 24 ... 24 V |
| ● 右 | 0 mm |
| グループコード | R315 |
| ● 出力 | +, -: 2 screw terminals each for 0.5 ... 2.5 mm² |
| ● 底 | 50 mm |
| CB承認 | No |
| 接続 | |
| FM承認 | - |
| 価格グループ | 588 |
| ● 典型的な | 5 ms |
| インストール | Snaps onto DIN rail EN 60715 35x7.5/15 |
| メタルファクター | None |
| 現在の範囲 | 0 ... 2.5 A |
| 入力電流 | |
| 入力電圧 | |
| 製品グループ | X00C |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| ● 補助 | - |
| 商品コード | 85044090 |
| 40℃でのMTBF | 563 793 h |
| ノイズ耐性 | EN 61000-6-2 |
| 製品ファミリー | Ordering Data Overview |
| ステータス表示 | Green LED for 12 V OK |
| 供給電圧 | |
| 船舶承認 | - |
| 正味重量（kg） | 0,260 Kg |
| 重量、約 | 0.32 kg |
| 調整範囲 | 12 ... 14 V |
| 深さ（EF000049） | 125.0 |
| 保護クラス | Class II |
| 必要な間隔 | |
| 広範囲入力 | No |
| 幅 (EF000008) | 32.5 |
| ● 供給入力 | +, -: 1 screw terminal each for 0.5 ... 2.5 mm² |
| 原産国 | Germany |
| 高さ（EF000040） | 125.0 |
| その他の情報 | Specifications at rated input voltage and ambient temperature +25 °C (unless otherwise specified) |
| 電流制限 | 3 ... 3.6 A |
| ガルバニック絶縁 | Safety extra low output voltage Vout according to EN 60950-1 |
| LKZ_FDB/カタログID | KT10-PC |
| PLM有効日 | Product phase-out since: 01.07.2019 |
| 梱包数量 | 1 |
| 電圧上昇、標準 | 300 ms |
| ● 保管中 | -40 ... +85 °C |
| 周囲温度 | |
| 梱包寸法 | 14,00 x 13,00 x 4,00 |
| 製品説明 | SITOP 2.5 A, DC/DC converter Stabilized power supply input: 24 V DC output: 12 V DC/2,5 A |
| 起動遅延、最大。 | 0.5 s |
| 放出された干渉 | EN 55022 Class B |
| 爆発防止 | - |
| 設定時間の最大値 | 5 ms |
| ● 運転中 | 0 ... 60 °C |
| ● 輸送中 | -40 ... +85 °C |
| 接続技術 | screw-type terminals |
| 定格電圧 Vout DC | 12 V |
| 安定化（EF005302） | - |
| UL/cUL（CSA）認証 | cCSAus (UL 508, CSA22.2-107, UL60950-1, CSA22.2-60950-1) |
| 入力ヒューズ内蔵 | not accessible |
| 囲いの深さ | 125 mm |
| 出力電圧設定 | via potentiometer; max. 120 W |
| 筐体の幅 | 32.5 mm |
| 筐体の高さ | 125 mm |
| 出力（EF003034） | - |
| 製品ライフサイクル（PLM） | PM400:Phase Out Started |
| 電流制限、標準。 | 3.3 A |
| 短絡保護 | Constant current characteristic approx. 3.2 A |
| 組み込み幅（EF000846） | 32.5 |
| 定常過負荷電流 | |
| 組み込み高さ（EF000332） | 225.0 |
| 輸出管理規制 | AL : N / ECCN : N |
| モジュラーバージョン（EF001126） | true |
| 総許容差、静的± | 3 % |
| 一次/二次隔離 | Yes |
| 短期過負荷電流 | |
| 工場渡し標準リードタイム | 1 Day/Days |
| 電源高調波制限 | - |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | CM |
| 消費電力（EF000346） | - |
| 出力過電圧保護 | < 24 V |
| 製品寸法（幅×長さ×高さ） | Not available |
| 定格電流値 Iout rated | 2.5 A |
| 短絡防止（EF007332） | true |
| 静的負荷分散、約 | 0.4 % |
| 保護等級（EN 60529） | IP20 |
| 残留リップルピークツーピーク、最大。 | 100 mV |
| 残留リップルピークツーピーク、標準。 | 50 mV |
| ● 定格入力電圧24V時 | 2.5 A |
| 最大出力電流1（EF008284） | 2.5 |
| 最大出力電流2（EF008285） | - |
| 最大出力電流3（EF008286） | - |
| 過負荷/短絡インジケーター | LED red for "overload" |
| レール取付可能（EF003972） | - |
| 壁掛け可能（EF003973） | - |
| 静的主電源補償、約 | 0.1 % |
| 直接取り付け可能（EF005689） | false |
| 保護等級（IP）（EF005474） | IP20 |
| EN 60721準拠の湿度クラス | Climate class 3K3, 5 … 95% no condensation |
| 出力電圧安定化（EF003092） | - |
| 品番（市場向け品番） | 6EP1621-2BA00 |
| DC定格電源電圧（EF007078） | ['24', '24'] |
| IEC 61508（EF009889）に準拠したSIL | - |
| 保護等級（NEMA）（EF011959） | - |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| 第1二次出力電圧（EF006792） | ['12', '12'] |
| 2番目の二次出力電圧（EF006797） | - |
| 3番目の二次出力電圧（EF006800） | - |
| 負荷ステップ設定時間 100 ～ 50%、標準。 | 2 ms |
| 負荷ステップ設定時間 50 ～ 100%、標準。 | 5 ms |
| 二次電圧調整可能（EF007002） | true |
| 耐短絡電流RMS値 | |
| 安全機能に適しています（EF001597） | - |
| 公称値出力電流1（EF009396） | 2.5 |
| 公称値出力電流2（EF009397） | - |
| 公称値出力電流3（EF009398） | - |
| 公称値出力電圧1（EF009393） | - |
| 公称値出力電圧2（EF009394） | - |
| 公称値出力電圧3（EF009395） | - |
| 供給電圧の電圧タイプ（EF002991） | DC |
| 製品機能出力電圧調整可能 | Yes |
| 出力特性 短絡耐性 | Yes |
| スパイクピークツーピーク、最大（帯域幅：20 MHz） | 200 mV |
| スパイクピークツーピーク、標準（帯域幅：20 MHz） | 50 mV |
| スイッチオン電流制限（+25 °C）、最大。 | 20 A |
| パフォーマンス向上のための並列スイッチング | Yes |
| 定格電源電圧（AC 50 Hz）（EF007076） | - |
| 定格電源電圧（AC 60 Hz）（EF007077） | - |
| 25℃における突入電流制限の持続時間 | |
| Vout 定格、Iout 定格での効率、およそ。 | 83 % |
| Vout 定格、Iout 定格での電力損失、およそ。 | 6.1 W |
| 主電源入力の保護（IEC 898） | Recommended miniature circuit breaker: 10 A characteristic B |
| ● 動作中の短絡時標準 | 3.3 A |
| モジュール間隔数での幅（EF002950） | - |
| 動的主電源補償（Vin 定格 ±15 %）、最大。 | 0.5 % |
| ● 始動時の短絡について典型的な | 3.3 A |
| 動的負荷平滑化（Iout：50/100/50％）、Uout ± typ. | 3 % |
| EN ISO 13849-1（EF007399）に準拠した性能レベル | - |
| パフォーマンス向上のための並列切り替え可能なユニットの数 | 2 |
| サイドバイサイドマウント用エンクロージャハウジングの製品特徴 | Yes |
| RoHS指令に基づく物質制限への準拠 | Since: 01.08.2008 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
