7000-15551-8050030

技術仕様

パラメータ	価値
形状	15551
コーディング	Y-coded
シールド	yes
材料	PUR
標準	DIN EN 61076-2-101 (M12)
保護	IP65 and IP67 when plugged and screwed down (EN 60529)
ケーブル長	0,3 m
試験電圧	1000 V AC
シールド（タイプ）	Copper braid
ねじり速度	35 cycles/min
転送速度	up to 100 Mbit/s full duplex
カラー（ジャケット）	black
材料グループ	IEC 60664-1, category I
ねじり応力	±30°/m
公称電圧	60 V AC
承認（ケーブル）	cURus (AWM-Style 20549/10493); CE conform
ロック材	Zinc die casting, matte nickel plated
ポートのロック	Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing
汚染度	3
圧縮グランド	M12 (SW13)
素材（ジャケット）	PUR
動作電圧	max. 50 V AC/DC
アウターØ（ジャケット）	8.1 mm ±5%
温度範囲	-25...+85 °C, depending on cable quality
ケーブル重量 [g/m]	107,8 g
熱抵抗	flame-retardant according to UL 1581 section 1090, section 1100 (FT2), IEC 60332-1-2 Std.
曲げ半径（固定）	5× outer Ø
定格サージ電圧	0.8 kV
転送パラメータ	CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
耐薬品性	Oil resistance according to IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std.
曲げ半径（移動）	10× outer Ø
ケーブル識別	805
光学シールドカバー	min. 85%
現在の負荷容量	to DIN VDE 0298-4
ねじりサイクル数	max. 2 Mio. (25 °C)
加速（Cトラック）	max. 5 m/s²
移動速度（Cトラック）	max. 3.3 m/s
ショア硬度（ジャケット）	90 ±5 A
配線の色/番号	(bk, br, wh, bl), (whor, or, whgn, gn)
材質（ワイヤー絶縁）	PP
温度範囲（固定）	-40...+80 °C
材質特性（ジャケット）	CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant
温度範囲（モバイル）	-30...+70 °C
接点あたりの動作電流	0.5 A (Data), 6 A (Power)
曲げサイクル数（Cトラック）	max. 2 Mio. (25 °C)
ショア硬度（ワイヤ絶縁）	55 ±5 D
材料特性（ワイヤ絶縁）	CFC-, halogen-, cadmium-, silicone- and lead-free
動作電圧（UL規格のみ）	max. 30 V DC
メーカーの製品品番	7000-15551-8050030
コルゲートチューブ（内径）に適しています	without

製品説明

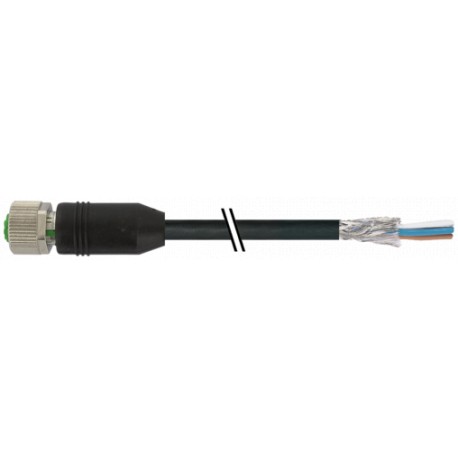

M12 female 0° Y-cod. with cable shielded

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証

技術的詳細

* only for products with UL/CSA approved cable
