7000-40381-0530200

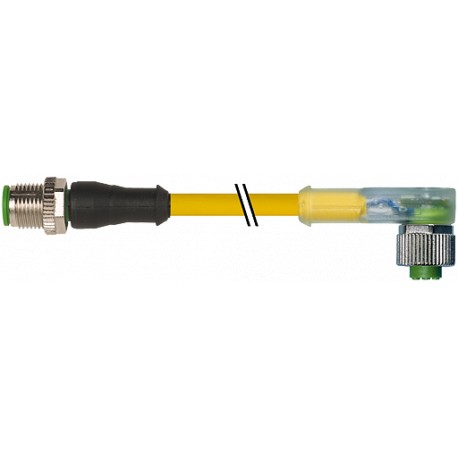

7000-40381-0530200 MURRELEKTRONIK M12 male 0° / M12 female 90° LED PUR 3X0.34 yellow UL/CSA + robot + drag c..
$0.00米ドル
4949 在庫あり
主な仕様
AWG:similar to AWG 22
EAN:4048879167901
形状:40381
コーディング:A-coded
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 22 |
| EAN | 4048879167901 |
| 形状 | 40381 |
| コーディング | A-coded |
| シールド | no |
| eクラス | 27279218 |
| 品番: | 7000-40381-0530200 |
| 材料 | PUR |
| 外側Ø | 4.3 mm ±5% |
| 標準 | DIN EN 61076-2-101 (M12) |
| ケーブルタイプ | 5 (PUR schweißfunkenbeständig) |
| 保護 | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| ジャケットの色 | yellow |
| 試験電圧 | 2 500 V AC |
| ねじり速度 | 35 cycles/min |
| カラー（ジャケット） | yellow |
| 材料グループ | IEC 60664-1, category I |
| 包装単位 | 1 |
| ねじり応力 | ±360°/m |
| ワイヤー絶縁 | PP (br, bl, bk) |
| 直径（コア） | 3 × 0.34 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | 300 V AC |
| 抵抗器（コア） | max. 60 Ω/km (20 °C) |
| 承認（ケーブル） | cRUus (AWM-Style 20549/10493); CE conform |
| ロック材 | Zinc die casting, matte nickel plated |
| ポートのロック | Screw thread M12 × 1 mm (recommended torque 0.6 Nm) self-securing |
| 汚染度 | 3 |
| 圧縮グランド | M12 (SW13) |
| 素材（ジャケット） | PUR (UL/CSA), welding spark |
| 動作電圧 | 24 V DC ±25% |
| アウターØ（ジャケット） | 4.3 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | DE |
| Cトラックの特性 | 10 Mio. |
| ケーブル重量 [g/m] | 29,70 |
| 熱抵抗 | flame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistant |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 42 × 0.1 mm (multi-strand wire class 6) |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| 代替製品: | Product ComparisonMale straight – female 90°M12 – M12, 3-pole2 × LED (PNP), (NPN) on requestArt-No. 7005 - M12 Lite - (plastic hexagonal screw) on requestPlastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request. Further cable lengths on request.FormForm40381CablesNo./diameter of wires3 × 0.34 mm²Wire isolationPP (br, bl, bk)C-track properties10 Mio.Material (jacket)PUR (UL/CSA), welding sparkOuter Ø4.3 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification053Cable Type5 (PUR schweißfunkenbeständig)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]29,70Material (wire)Cu wire, bareResistor (core)max. 60 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)42 × 0.1 mm (multi-strand wire class 6)Diameter (core)3 × 0.34 mm²AWGsimilar to AWG 22Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)74 ±3 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, blStranding combination3 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistantShore hardness (jacket)58 ±3 DOuter-Ø (jacket)4.3 mm ±5%Color (jacket)yellowchemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistantNominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 5 m/s²Torsion stress±360°/mNo. of torsion cyclesmax. 1 Mio. (25 °C)Torsion speed35 cycles/minJacket ColoryellowTechnical DataOperating voltage24 V DC ±25%Operating voltage (only UL listed)max. 30 V DCOperating current per contactmax. 4 AMaterial groupIEC 60664-1, category ICodingA-codedLocking of portsScrew thread M12 × 1 mm (recommended torque 0.6 Nm) self-securingCompression glandM12 (SW13)ProtectionIP65, IP66K, IP67 inserted and tightened (EN 60529)Locking materialZinc die casting, matte nickel platedMaterialPURsuitable for corrugated tube (internal Ø)10 mmGeneral dataStandardsDIN EN 61076-2-101 (M12)Pollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879167901eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10 × outer Ø |
| ケーブル識別 | 053 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ねじりサイクル数 | max. 1 Mio. (25 °C) |
| ワイヤの本数/直径 | 3 × 0.34 mm² |
| 単線径（芯線） | 0.1 mm |
| ストランディングコンビネーション | 3 wires twisted |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 5 m/s² |
| 移動速度（Cトラック） | max. 3.3 m/s |
| ショア硬度（ジャケット） | 58 ±3 D |
| 絶縁体を含むワイヤ径 | 1.25 mm ±5% |
| 配線の色/番号 | br, bk, bl |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -40...+80 °C |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistant |
| 温度範囲（モバイル） | -25...+80 °C |
| 接点あたりの動作電流 | max. 4 A |
| トラバース距離（Cトラック） | max. 5 m (horizontal) |
| 曲げサイクル数（Cトラック） | max. 10 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 74 ±3 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| 動作電圧（UL規格のみ） | max. 30 V DC |
| コルゲートチューブ（内径）に適しています | 10 mm |
製品説明
M12 male 0° / M12 female 90° A-cod. LEDPUR 3x0.34 ye UL/CSA+robot+drag ch. 2m
