7000-40542-8030012

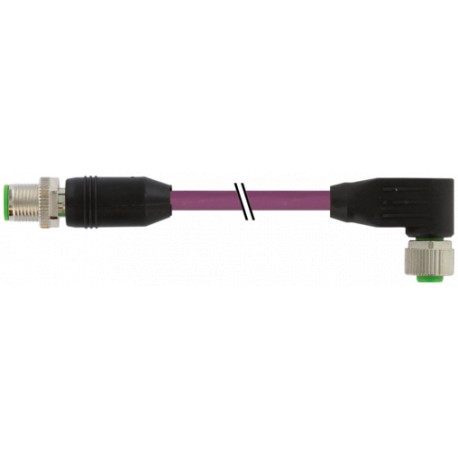

7000-40542-8030012 MURRELEKTRONIK M12 male 0° / M12 female 90° CANopen/DeviceNet PUR AWG24+AWG22 shielded vt..
$0.00米ドル
3166 在庫あり
主な仕様
AWG:similar to AWG 24 (0.25 mm²); similar to AWG 22 (0.34 mm²)
形状:40542
材料:PUR
シールド:Yes
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 24 (0.25 mm²); similar to AWG 22 (0.34 mm²) |
| 形状 | 40542 |
| 材料 | PUR |
| シールド | Yes |
| 保護 | IP65 and IP67 in plugged in and screwed state (EN 60529) |
| ケーブルグランド | M12 (SW13) |
| ケーブル長 | 0.12 m |
| 成文化 | Encoded A |
| 試験電圧 | 2000 V AC (test duration 1 min) |
| 移動速度 | Max. 3 m/s |
| カラー（表紙） | violet |
| マウントモード | inserted, tightened |
| ディスプレイ（タイプ） | Copper braid |
| 材料グループ | IEC 60664-1, category I |
| 公称電圧 | 300 V |
| 極数 | 5 |
| 承認（ケーブル） | cURus (type AWM 20549/10578); CE marked |
| ロック材 | Zinc alloy, matt nickel plating |
| 材質（ケーブル） | Cu cable, tin bath |
| 素材（表紙） | PUR |
| 動作電圧 | Max. 60 V AC/DC |
| 温度範囲 | -25...+85 °C, depending on cable type |
| 抵抗（メイン） | Max. 78 Ω/km (data torque, max. 54 Ω/km (torque); (20 °C) |
| ケーブル重量 [G/m] | 63.12 g |
| 熱抵抗 | Anti-flammable according to UL 1581 section 1090, section 1100 (FT2) and IEC 60332-1-2. |
| Ø 外装（カバー） | 6.9 mm ±5% |
| ケーブル識別 | 803 |
| 光学シールドカバー | min. 65% |
| ケーブルの色/番号 | bl, az (data pair); ne, ro (power pair) |
| 線路の閉鎖 | Screw (M12×1 mm) torque recommended 0.6 Nm, self-safe |
| 汚染の程度 | 3 |
| ケーブル径（絶縁体を含む） | 2.1 mm ±5% (0.25 mm²); 1.5 mm ±5% (0.34 mm²) |
| 温度範囲（固定） | -40...+80 °C |
| 温度範囲（モバイル） | -30...+70 °C |
| 接触による動作電流 | Max. 4 A |
| 曲率半径（固定） | 6× Ø exterior |
| 加速（エネルギーチェーン） | Max. 5 m/s² |
| 曲率半径（モバイル） | 10× Ø exterior |
| メーカーの製品品番 | 7000-40542-8030012 |
| コルゲートチューブ（内径Ø）に適しています | without |
| 曲げサイクル数（エネルギーチェーン） | Max. 1 Mio. (25 °C) |
製品説明
M12 male 0° / M12 female 90° A-cod.PUR AWG24+22 shielded vt UL/CSA+drag ch. 0.12m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
* only for UL/CSA cables
