7000-40681-0500150

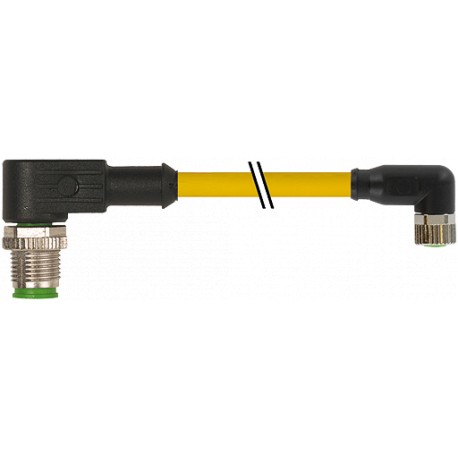

7000-40681-0500150 MURRELEKTRONIK M12 male 90° / M8 female 90° PUR 3x0.25 yellow UL/CSA + robot + drag chain..
$0.00米ドル
4835 在庫あり
主な仕様
AWG:similar to AWG 24
EAN:4048879158503
形状:40681
シールド:no
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 24 |
| EAN | 4048879158503 |
| 形状 | 40681 |
| シールド | no |
| eクラス | 27279218 |
| 品番: | 7000-40681-0500150 |
| 材料 | PUR |
| 外側Ø | 4.3 mm ±5% |
| 標準 | DIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8) |
| ケーブルタイプ | 5 (PUR schweißfunkenbeständig) |
| 保護 | IP66K, IP67 inserted and tightened (EN 60529) |
| ジャケットの色 | yellow |
| 試験電圧 | 2 500 V AC |
| ねじり速度 | 35 cycles/min |
| カラー（ジャケット） | yellow |
| 材料グループ | IEC 60664-1, category I |
| 包装単位 | 1 |
| ねじり応力 | ±360°/m |
| ワイヤー絶縁 | PP (br, bl, bk) |
| 直径（コア） | 3 × 0.25 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | 300 V AC |
| 抵抗器（コア） | max. 79 Ω/km (20 °C) |
| 承認（ケーブル） | cRUus (AWM-Style 20549/10493); CE conform |
| ロック材 | Zinc die casting, nickel-plated |
| ポートのロック | Screw thread M8/M12 × 1 mm (recommended torque 0.4/0.6 Nm) self-securing |
| 汚染度 | 3 |
| 圧縮グランド | M8 (SW9), M12 (SW13) |
| 素材（ジャケット） | PUR (UL/CSA), welding spark |
| 動作電圧 | max. 50 V AC/60 V DC |
| アウターØ（ジャケット） | 4.3 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | DE |
| Cトラックの特性 | 10 Mio. |
| ケーブル重量 [g/m] | 26,40 |
| 熱抵抗 | flame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistant |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 32 × 0.1 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 1.5 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| 代替製品: | Product ComparisonMale 90° – female 90°M12 – M8, 3-polePlastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request. Further cable lengths on request.FormForm40681CablesNo./diameter of wires3 × 0.25 mm²Wire isolationPP (br, bl, bk)C-track properties10 Mio.Material (jacket)PUR (UL/CSA), welding sparkOuter Ø4.3 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification050Cable Type5 (PUR schweißfunkenbeständig)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]26,40Material (wire)Cu wire, bareResistor (core)max. 79 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)32 × 0.1 mm (multi-strand wire class 6)Diameter (core)3 × 0.25 mm²AWGsimilar to AWG 24Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)74 ±3 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, blStranding combination3 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistantShore hardness (jacket)58 ±3 DOuter-Ø (jacket)4.3 mm ±5%Color (jacket)yellowchemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL, FT2, IEC 60332-1, IEC 60332-2-2, welding spark resistantNominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 5 m/s²Torsion stress±360°/mNo. of torsion cyclesmax. 1 Mio. (25 °C)Torsion speed35 cycles/minJacket ColoryellowTechnical DataOperating voltagemax. 50 V AC/60 V DCOperating voltage (only UL listed)max. 30 V AC/DCOperating current per contactmax. 4 AMaterial groupIEC 60664-1, category ILocking of portsScrew thread M8/M12 × 1 mm (recommended torque 0.4/0.6 Nm) self-securingCompression glandM8 (SW9), M12 (SW13)ProtectionIP66K, IP67 inserted and tightened (EN 60529)Locking materialZinc die casting, nickel-platedMaterialPURsuitable for corrugated tube (internal Ø)M12 (10 mm); M8 (6.5 mm)Rated surge voltage1.5 kVGeneral dataStandardsDIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)Pollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879158503eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10 × outer Ø |
| ケーブル識別 | 050 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ねじりサイクル数 | max. 1 Mio. (25 °C) |
| ワイヤの本数/直径 | 3 × 0.25 mm² |
| 単線径（芯線） | 0.1 mm |
| ストランディングコンビネーション | 3 wires twisted |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 5 m/s² |
| 移動速度（Cトラック） | max. 3.3 m/s |
| ショア硬度（ジャケット） | 58 ±3 D |
| 絶縁体を含むワイヤ径 | 1.25 mm ±5% |
| 配線の色/番号 | br, bk, bl |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -40...+80 °C |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis-, microbial- and welding spark resistant |
| 温度範囲（モバイル） | -25...+80 °C |
| 接点あたりの動作電流 | max. 4 A |
| トラバース距離（Cトラック） | max. 5 m (horizontal) |
| 曲げサイクル数（Cトラック） | max. 10 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 74 ±3 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| 動作電圧（UL規格のみ） | max. 30 V AC/DC |
| コルゲートチューブ（内径）に適しています | M12 (10 mm); M8 (6.5 mm) |
製品説明
M12 male 90° / M8 female 90° A-cod.PUR 3x0.25 ye UL/CSA+robot+drag ch. 1.5m
