在庫あり 注目商品
7000-41091-0360500

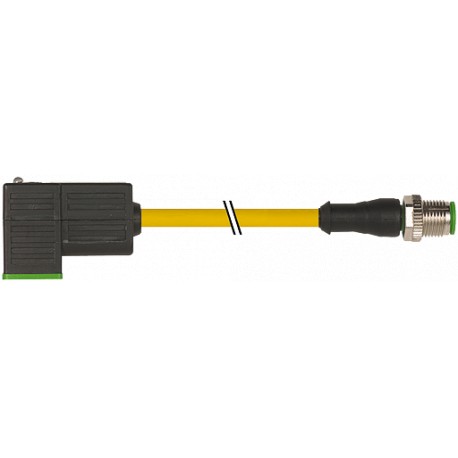

7000-41091-0360500 MURRELEKTRONIK M12 male 0° / MSUD valve plug form C 8mm (small) PUR 3x0.75 yellow UL/CSA ..
$0.00米ドル
4248 在庫あり
主な仕様
AWG:similar to AWG 18
EAN:4048879145176
形状:41091
シールド:no
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 18 |
| EAN | 4048879145176 |
| 形状 | 41091 |
| シールド | no |
| eクラス | 27279218 |
| ハウジング | Black plastic (gray on request) |
| 品番: | 7000-41091-0360500 |
| 外側Ø | 5.9 mm ±5% |
| ケーブルタイプ | 3 (PUR) |
| 保護 | IP66K, IP67 inserted and tightened (EN 60529) |
| ジャケットの色 | yellow |
| 試験電圧 | 2 500 V AC |
| ねじり速度 | 35 cycles/min |
| カラー（ジャケット） | yellow |
| 包装単位 | 1 |
| ねじり応力 | ±180°/m |
| ワイヤー絶縁 | PP (bk num, gnye) |
| 直径（コア） | 3 × 0.75 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | 300 V AC |
| 抵抗器（コア） | max. 26 Ω/km (20 °C) |
| ピークオフ | max. 55 V |
| 承認（ケーブル） | cRUus (AWM-Style 20549/10493); CE conform |
| ロック材 | Zinc die casting, matte nickel plated |
| ポートのロック | M2.5/M12 (recommended torque 0.4/0.6 Nm) |
| 素材（ジャケット） | PUR (UL/CSA) |
| 動作電圧 | 24 V AC ±20% / DC ±25% |
| アウターØ（ジャケット） | 5.9 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | CZ |
| Cトラックの特性 | 10 Mio. |
| ケーブル重量 [g/m] | 56,10 |
| 熱抵抗 | flame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 42 × 0.15 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 0.8 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| 代替製品: | Product ComparisonMSUDForm C (8 mm) – M12, male straight24 V AC ±20% / DC ±25%LED and suppressionFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm41091CablesNo./diameter of wires3 × 0.75 mm²Wire isolationPP (bk num, gnye)C-track properties10 Mio.Material (jacket)PUR (UL/CSA)Outer Ø5.9 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification036Cable Type3 (PUR)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]56,10Material (wire)Cu wire, bareResistor (core)max. 26 Ω/km (20 °C)Single wire Ø (core)0.15 mmConstruction (core)42 × 0.15 mm (multi-strand wire class 6)Diameter (core)3 × 0.75 mm²AWGsimilar to AWG 18Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)70 ±5 DWire-Ø incl. isolation1.85 mm ±5%Color (jacket)yellowColor/numbering of wiresbk numbered, gnye longitudinally stripedStranding combination3 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)90 ±5 AOuter-Ø (jacket)5.9 mm ±5%chemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2Nominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Travel speed (C-track)max. 3 m/sAcceleration (C-track)max. 10 m/s²Torsion stress±180°/mNo. of torsion cyclesmax. 2 Mio. (25 °C)Torsion speed35 cycles/minJacket ColoryellowTechnical DataOperating voltage24 V AC ±20% / DC ±25%Operating current per contactmax. 4 ASwitch off peakmax. 55 VSwitch off delay timemax. 20 msLocking of portsM2.5/M12 (recommended torque 0.4/0.6 Nm)HousingBlack plastic (gray on request)ProtectionIP66K, IP67 inserted and tightened (EN 60529)Locking materialZinc die casting, matte nickel platedRated surge voltage0.8 kVGeneral dataTemperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originCZcustoms tariff number85444290EAN4048879145176eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10 × outer Ø |
| ケーブル識別 | 036 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ねじりサイクル数 | max. 2 Mio. (25 °C) |
| ワイヤの本数/直径 | 3 × 0.75 mm² |
| 単線径（芯線） | 0.15 mm |
| ストランディングコンビネーション | 3 wires twisted |
| スイッチオフ遅延時間 | max. 20 ms |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 10 m/s² |
| 移動速度（Cトラック） | max. 3 m/s |
| ショア硬度（ジャケット） | 90 ±5 A |
| 絶縁体を含むワイヤ径 | 1.85 mm ±5% |
| 配線の色/番号 | bk numbered, gnye longitudinally striped |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -40...+80 °C |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| 温度範囲（モバイル） | -25...+80 °C |
| 接点あたりの動作電流 | max. 4 A |
| 曲げサイクル数（Cトラック） | max. 10 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 70 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
製品説明
M12 male 0° A-cod. / MSUD valve plug C-8mm smallPUR 3x0.75 ye UL/CSA+drag ch. 5m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
