在庫あり 注目商品
7000-44571-7980600

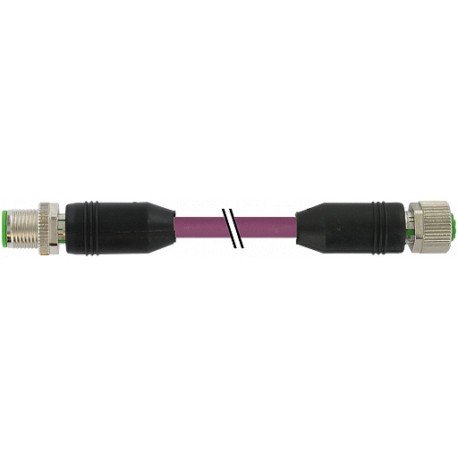

7000-44571-7980600 MURRELEKTRONIK M12 male 0° / M12 female 0° Ethernet PUR 2x2xAWG22 shielded violet UL/CSA ..
$0.00米ドル
3631 在庫あり
主な仕様
:min. 80%
AWG:similar to AWG 22
EAN:4048879404617
形状:44571
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| min. 80% | |
| AWG | similar to AWG 22 |
| EAN | 4048879404617 |
| 形状 | 44571 |
| コーディング | M12, D-coded |
| シールド | yes |
| eクラス | 27061801 |
| 品番: | 7000-44571-7980600 |
| 材料 | PUR |
| 外側Ø | 6.7 mm ±5% |
| 標準 | DIN EN 61076-2-101 (M12) |
| 保護 | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| ジャケットの色 | violet |
| 転送速度 | up to 100 Mbit/s full duplex |
| カラー（ジャケット） | violet |
| 材料グループ | IEC 60664-1, category I |
| 包装単位 | 1 |
| ワイヤー絶縁 | PO (wh, ye, bl, or) |
| 直径（コア） | 2×2×AWG22/7 (0.355) |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | 300 V |
| 抵抗器（コア） | max. 55 Ω/km (20 °C) |
| 承認（ケーブル） | UL (AWM-Style 20233/11602), CSA; CE |
| ロック材 | Zinc die casting, matte nickel plated |
| ポートのロック | Screw thread M12 × 1 mm (recommended torque 0.6 Nm) self-securing |
| 汚染度 | 3 |
| 圧縮グランド | M12 (SW13) |
| 素材（ジャケット） | PUR (UL/CSA) |
| 動作電圧 | max. 60 V DC |
| アウターØ（ジャケット） | 6.7 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | DE |
| Cトラックの特性 | 3 Mio. |
| ケーブル重量 [g/m] | 68,64 |
| 熱抵抗 | flame retardant |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 19 × 0.15 mm (multi-strand wire class 5) |
| 定格サージ電圧 | 1.5 kV |
| 転送パラメータ | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| 耐薬品性 | good resistance to oil, gasoline and chemicals |
| 代替製品: | Product ComparisonEthernet CAT5Male straight – female straightM12 – M12, 4-poleD-codedshieldedFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm44571CablesNo./diameter of wires2×2×0.34 mm²Wire isolationPO (wh, ye, bl, or)C-track properties3 Mio.Material (jacket)PUR (UL/CSA)Outer Ø6.7 mm ±5%Bend radius (moving)12 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-30...+70 °CCable identification798Approval (cable)UL (AWM-Style 20233/11602), CSA; CECable weight [g/m]68,64Material (wire)Cu wire, bareResistor (core)max. 55 Ω/km (20 °C)Single wire Ø (core)0.15 mmConstruction (core)19 × 0.15 mm (multi-strand wire class 5)Diameter (core)2×2×AWG22/7 (0.355)AWGsimilar to AWG 22Material (wire isolation)POMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeWire-Ø incl. isolation1.4 mm ±5%Color/numbering of wireswh, ye, bl, orShieldyesmin. 80%Material (jacket)PURMaterial property (jacket)CFC-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistantShore hardness (jacket)85 ±5 AOuter-Ø (jacket)6.7 mm ±5%Color (jacket)violetchemical resistancegood resistance to oil, gasoline and chemicalsthermal resistanceflame retardantNominal voltage300 VTemperature range (fixed)-40...+80 °CTemperature range (mobile)-30...+70 °CBend radius (fixed)5 × outer ØBend radius (moving)12 × outer ØNo. of bending cycles (C-track)max. 3 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 2 m/s²Jacket ColorvioletTechnical DataOperating voltagemax. 60 V DCOperating voltage (only UL listed)max. 30 V DCRated surge voltage1.5 kVOperating current per contactmax. 4 AMaterial groupIEC 60664-1, category ITransfer parametersCAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)Transfer rateup to 100 Mbit/s full duplexCodingM12, D-codedLocking of portsScrew thread M12 × 1 mm (recommended torque 0.6 Nm) self-securingCompression glandM12 (SW13)ProtectionIP65, IP66K, IP67 inserted and tightened (EN 60529)Locking materialZinc die casting, matte nickel platedMaterialPURsuitable for corrugated tube (internal Ø)withoutGeneral dataStandardsDIN EN 61076-2-101 (M12)Pollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879404617eClass27061801Packaging unit1 |
| 曲げ半径（移動） | 12 × outer Ø |
| ケーブル識別 | 798 |
| ワイヤの本数/直径 | 2×2×0.34 mm² |
| 単線径（芯線） | 0.15 mm |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 2 m/s² |
| 移動速度（Cトラック） | max. 3.3 m/s |
| ショア硬度（ジャケット） | 85 ±5 A |
| 絶縁体を含むワイヤ径 | 1.4 mm ±5% |
| 配線の色/番号 | wh, ye, bl, or |
| 材質（ワイヤー絶縁） | PO |
| 温度範囲（固定） | -40...+80 °C |
| 材質特性（ジャケット） | CFC-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant |
| 温度範囲（モバイル） | -30...+70 °C |
| 接点あたりの動作電流 | max. 4 A |
| トラバース距離（Cトラック） | max. 5 m (horizontal) |
| 曲げサイクル数（Cトラック） | max. 3 Mio. (25 °C) |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| 動作電圧（UL規格のみ） | max. 30 V DC |
| コルゲートチューブ（内径）に適しています | without |
製品説明
M12 male 0° / M12 female 0° D-cod. shieldedPUR 1x4xAWG22 shielded vt UL/CSA+drag ch. 6m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
