在庫あり 注目商品
7000-78021-9621500

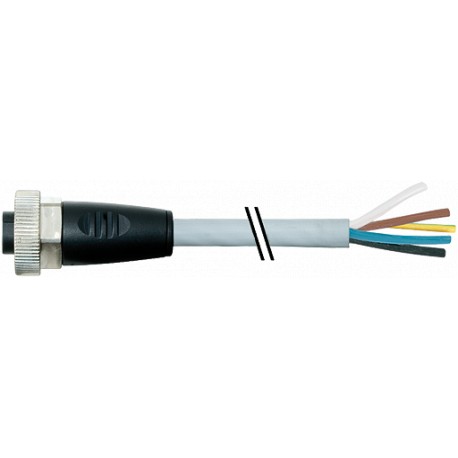

7000-78021-9621500 MURRELEKTRONIK 7/8" female 0° with cable PUR 5x2.5 gray UL/CSA+drag chain 15m
$0.00米ドル
3459 在庫あり
主な仕様
AWG:similar to AWG 14
EAN:4048879135146
形状:78021
シールド:no
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 14 |
| EAN | 4048879135146 |
| 形状 | 78021 |
| シールド | no |
| eクラス | 27279218 |
| 品番: | 7000-78021-9621500 |
| 外側Ø | 9.7 mm ±5% |
| 保護 | IP67 inserted and tightened (EN 60529) |
| ジャケットの色 | gray |
| 試験電圧 | 3 000 V AC |
| カラー（ジャケット） | gray |
| 包装単位 | 1 |
| ワイヤー絶縁 | PP (br, wh, bl, bk num, gnye) |
| 直径（コア） | 5 × 2.5 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | 600 V AC |
| 抵抗器（コア） | max. 7.98 Ω/km (20 °C) |
| 承認（ケーブル） | UL (AWM-Style 21223/11172), CSA; CE |
| ロック材 | Zinc die casting, matte nickel plated |
| ポートのロック | Screw thread 7/8" (recommended torque 1.5 Nm) self-securing |
| 素材（ジャケット） | PUR (UL/CSA) |
| 動作電圧 | max. 230/400 V AC/DC |
| アウターØ（ジャケット） | 9.7 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | CZ |
| Cトラックの特性 | 5 Mio. |
| ケーブル重量 [g/m] | 190,30 |
| 曲げ半径（固定） | 7.5 × outer Ø |
| 建設（コア） | 140 × 0.15 mm (multi-strand wire class 6) |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (VDE 0472 Teil 803 Test B) |
| 代替製品: | Product ComparisonFemale straight7/8", 5-polePower cablewith cable sleevesFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm78021CablesNo./diameter of wires5 × 2.5 mm²Wire isolationPP (br, wh, bl, bk num, gnye)C-track properties5 Mio.Material (jacket)PUR (UL/CSA)Outer Ø9.7 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-50...+80 °CTemperature range (mobile)-20...+80 °CCable identification962Approval (cable)UL (AWM-Style 21223/11172), CSA; CECable weight [g/m]190,30Material (wire)Cu wire, bareResistor (core)max. 7.98 Ω/km (20 °C)Single wire Ø (core)0.15 mmConstruction (core)140 × 0.15 mm (multi-strand wire class 6)Diameter (core)5 × 2.5 mm²AWGsimilar to AWG 14Material (wire isolation)PPMaterial property (wire isolation)CFC-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)60 ±5 DWire-Ø incl. isolation2.8 mm ±5%Color/numbering of wiresbl, bk, wh, br, num; gnye longitudinally stripedStranding combination5 wires twisted around central fillerShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)90 ±5 AOuter-Ø (jacket)9.7 mm ±5%Color (jacket)graychemical resistancegood resistance to oil, gasoline and chemicals (VDE 0472 Teil 803 Test B)Nominal voltage600 V ACTest voltage3 000 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-50...+80 °CTemperature range (mobile)-20...+80 °CBend radius (fixed)7.5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 5 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 5 m/s²Jacket ColorgrayTechnical DataOperating voltagemax. 230/400 V AC/DCOperating current per contactmax. 12 ALocking of portsScrew thread 7/8" (recommended torque 1.5 Nm) self-securingProtectionIP67 inserted and tightened (EN 60529)Locking materialZinc die casting, matte nickel platedGeneral dataTemperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originCZcustoms tariff number85444290EAN4048879135146eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10 × outer Ø |
| ケーブル識別 | 962 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ワイヤの本数/直径 | 5 × 2.5 mm² |
| 単線径（芯線） | 0.15 mm |
| ストランディングコンビネーション | 5 wires twisted around central filler |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 5 m/s² |
| 移動速度（Cトラック） | max. 3.3 m/s |
| ショア硬度（ジャケット） | 90 ±5 A |
| 絶縁体を含むワイヤ径 | 2.8 mm ±5% |
| 配線の色/番号 | bl, bk, wh, br, num; gnye longitudinally striped |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -50...+80 °C |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| 温度範囲（モバイル） | -20...+80 °C |
| 接点あたりの動作電流 | max. 12 A |
| トラバース距離（Cトラック） | max. 5 m (horizontal) |
| 曲げサイクル数（Cトラック） | max. 5 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 60 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, cadmium-, silicone- and lead-free |
