7000-P3231-P050500

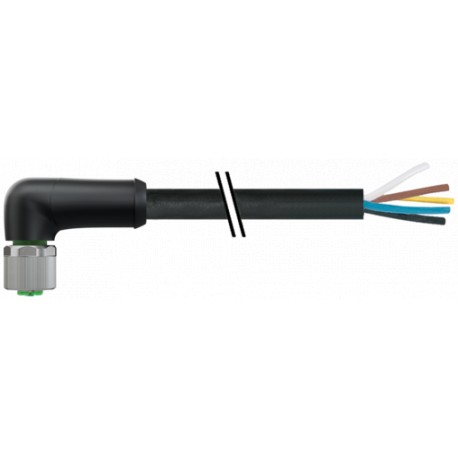

7000-P3231-P050500 MURRELEKTRONIK M12 Power K-cod. 5pol. female 90° with cable PUR 5x1.5 bk UL/CSA+drag chai..
$0.00米ドル
3906 在庫あり
主な仕様
AWG:similar to AWG 16
形状:P3231
コーディング:K-coded
シールド:no
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 16 |
| 形状 | P3231 |
| コーディング | K-coded |
| シールド | no |
| 材料 | PUR |
| ケーブルタイプ | 3 (PUR) |
| 保護 | IP65 and IP67 when plugged and screwed down (EN 60529) |
| LEDディスプレイ | no |
| ケーブル長 | 5 m |
| 極数 | 5 |
| 試験電圧 | 10.0 kV |
| ねじり速度 | 35 cycles/min |
| カラー（ジャケット） | black |
| 材料グループ | IEC 60664-1, category I |
| ねじり応力 | ±180°/m |
| 直径（コア） | 5× 1.5 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 取り付け方法 | inserted, tightened |
| 公称電圧 | 1000 V AC |
| 抵抗器（コア） | max. 13.3 Ω/km (20 °C) |
| ロック材 | Zinc die casting, matte nickel plated |
| ポートのロック | Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing |
| 汚染度 | 3 |
| 圧縮グランド | M12 (SW17) |
| 材質（ガスケット） | FKM |
| 素材（ジャケット） | PUR |
| 動作電圧 | max. 600 V AC |
| アウターØ（ジャケット） | 8.2 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| ケーブル重量 [g/m] | 129,8 g |
| 材質（接触） | Copper alloy |
| 熱抵抗 | flame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| 曲げ半径（固定） | 7.5× outer Ø |
| 建設（コア） | 84× 0.15 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 6.0 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| 曲げ半径（移動） | 10× outer Ø |
| ケーブル識別 | P05 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ねじりサイクル数 | max. 2 Mio. (25 °C) |
| 単線径（芯線） | 0.15 mm |
| ストランディングコンビネーション | 5 wires twisted around central filler |
| 加速（Cトラック） | max. 5 m/s² |
| 移動速度（Cトラック） | max. 3.3 m/s |
| ショア硬度（ジャケット） | 90 ±5 A |
| 絶縁体を含むワイヤ径 | 2.3 mm ±5% |
| 配線の色/番号 | bk, bl, wh, br, num; gnye longitudinally striped |
| 材質（ワイヤー絶縁） | PP |
| ストリップ長さ（ジャケット） | 100 mm |
| 温度範囲（固定） | -50...+80 °C, (+90 °C at max. 10 000 operating hours) |
| 材質（接触面） | Au |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| 温度範囲（モバイル） | -25...+80 °C, (+90 °C at max. 10 000 operating hours) |
| 接点あたりの動作電流 | max. 12 A |
| 曲げサイクル数（Cトラック） | max. 5 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 60 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| メーカーの製品品番 | 7000-P3231-P050500 |
| コルゲートチューブ（内径）に適しています | 16,4 mm |
製品説明
M12 Power female 90° K-cod. with cable
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
