7000-P8AAH-P720750

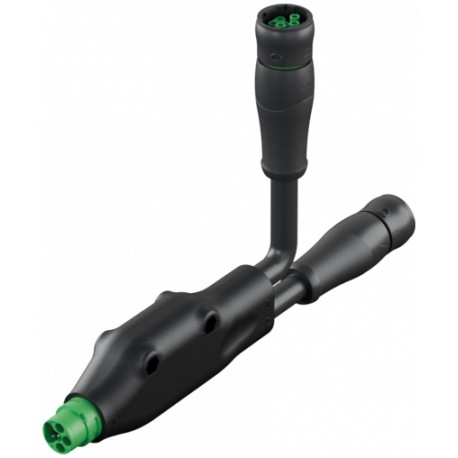

7000-P8AAH-P720750 MURRELEKTRONIK h-coupler MQ15 male/ fem.0° /fem.0° 600V AC type 3PVC 4x2.5 bk UL/CSA 7.5m
$0.00米ドル
4845 在庫あり
主な仕様
AWG:similar to AWG 14
形状:P8AAH
コーディング:Type 3
シールド:no
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 14 |
| 形状 | P8AAH |
| コーディング | Type 3 |
| シールド | no |
| ケーブルタイプ | 1 (PVC) |
| 保護 | IP65/IP67 inserted and tightened (EN 60529) |
| LEDディスプレイ | no |
| ケーブル長 | 7,5 m |
| 極数 | 4-pole |
| 試験電圧 | 10.0 kV |
| 構成 | partly used |
| カラー（ジャケット） | black |
| 材料グループ | IEC 60664-1, category I |
| 直径（コア） | 4× 2.5 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 取り付け方法 | inserted, tightened |
| 公称電圧 | 1000 V AC |
| 抵抗器（コア） | max. 7.98 Ω/km (20 °C) |
| ロック材 | POM |
| ポートのロック | Quick connection, 1/4 turn |
| 汚染度 | 3 |
| 素材（ジャケット） | PVC |
| 動作電圧 | max. 600 V AC |
| アウターØ（ジャケット） | 8.8 mm ±5% |
| 温度範囲 | -30...+85 °C, depending on cable quality |
| ケーブル重量 [g/m] | 167,75 |
| 熱抵抗 | flame retardant |
| 建設（コア） | 140× 0.15 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 6.0 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals |
| 曲げ半径（移動） | 10× outer Ø |
| ケーブル識別 | P72 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| 単線径（芯線） | 0.15 mm |
| ストランディングコンビネーション | 4 wires twisted |
| ショア硬度（ジャケット） | 90 ±5 A |
| 絶縁体を含むワイヤ径 | 2.85 mm ±5% |
| 配線の色/番号 | bk numbered, gnye longitudinally striped |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -40...+80 °C |
| 材質（コンタクトキャリア） | PA |
| 材質特性（ジャケット） | CFC-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant |
| 温度範囲（モバイル） | -25...+80 °C |
| 接点あたりの動作電流 | max. 16 A (S1+S2, 2,5mm², +40 °C); max. 13 A (S3, 1,5mm², +40 °C) |
| ショア硬度（ワイヤ絶縁） | 60 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| メーカーの製品品番 | 7000-P8AAH-P720750 |
| コルゲートチューブ（内径）に適しています | 18 mm |
製品説明
h-coupler MQ15 male/ fem.0° /fem.0° 600V AC type 3
