7004-17121-2911000

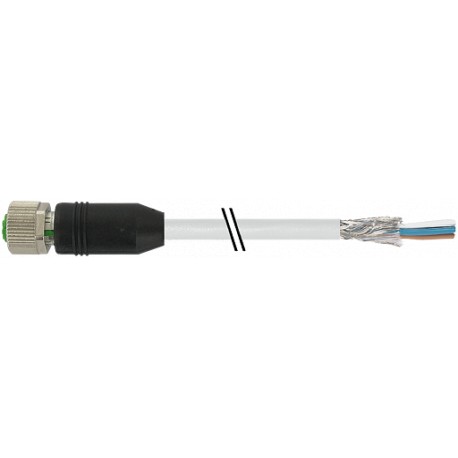

7004-17121-2911000 MURRELEKTRONIK M12 female 0° with cable V4A PUR 8x0,25 shielded yellow 10m
$0.00米ドル
4539 在庫あり
主な仕様
:min. 80%
AWG:similar to AWG 24
EAN:4048879110846
形状:17121
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| min. 80% | |
| AWG | similar to AWG 24 |
| EAN | 4048879110846 |
| 形状 | 17121 |
| コーディング | A-coded |
| シールド | yes |
| eクラス | 27279218 |
| 品番: | 7004-17121-2911000 |
| 材料 | PUR |
| 外側Ø | 7.0 mm ±5% |
| 標準 | DIN EN 61076-2-101 (M12) |
| ケーブルタイプ | 3 (PUR) |
| 保護 | IP65, IP66K, IP67 inserted and tightened (EN 60529) |
| ジャケットの色 | gray |
| 試験電圧 | 2 000 V AC |
| ねじり速度 | 35 cycles/min |
| カラー（ジャケット） | gray |
| 材料グループ | IEC 60664-1, category I |
| 包装単位 | 1 |
| ねじり応力 | ±30°/m |
| ワイヤー絶縁 | PP (wh, br, gn, ye, gr, pk, bl, rd) |
| 直径（コア） | 8 × 0.25 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | 300 V AC |
| 抵抗器（コア） | max. 79 Ω/km (20 °C) |
| 承認（ケーブル） | cRUus (AWM-Style 20549/10493); CE conform |
| ロック材 | Stainless steel 1.4404 (V4A) |
| ポートのロック | Screw thread M12 × 1 mm (recommended torque 0.6 Nm) self-securing |
| 汚染度 | 3 |
| 圧縮グランド | M12 (SW13) |
| 素材（ジャケット） | PUR (UL/CSA) |
| 動作電圧 | max. 30 V AC/DC |
| アウターØ（ジャケット） | 7.0 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | CZ |
| Cトラックの特性 | 5 Mio. |
| ケーブル重量 [g/m] | 78,10 |
| 熱抵抗 | flame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 32 × 0.1 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 0.8 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| 代替製品: | Product ComparisonFemale straightM12, 8-poleshieldedStainless steel 1.4404 (V4A)Art-No. 7005 - M12 Lite - (plastic hexagonal screw) on requestPlastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request. Further cable lengths on request.FormForm17121CablesNo./diameter of wires8 × 0.25 mm²Wire isolationPP (wh, br, gn, ye, gr, pk, bl, rd)C-track properties5 Mio.Material (jacket)PUR (UL/CSA)Outer Ø7.0 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification291Cable Type3 (PUR)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]78,10Material (wire)Cu wire, bareResistor (core)max. 79 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)32 × 0.1 mm (multi-strand wire class 6)Diameter (core)8 × 0.25 mm²AWGsimilar to AWG 24Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)70 ±5 DWire-Ø incl. isolation1.2 mm ±5%Color/numbering of wiresbr, wh, rd, bl, pk, gr, ye, gnStranding combination8 wires twisted around central fillerShieldyesmin. 80%Material (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)90 ±5 AOuter-Ø (jacket)7.0 mm ±5%Color (jacket)graychemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2Nominal voltage300 V ACTest voltage2 000 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 5 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 5 m/s²Torsion stress±30°/mNo. of torsion cyclesmax. 2 Mio. (25 °C)Torsion speed35 cycles/minJacket ColorgrayTechnical DataOperating voltagemax. 30 V AC/DCOperating voltage (only UL listed)max. 30 V AC/DCRated surge voltage0.8 kVOperating current per contactmax. 2 AMaterial groupIEC 60664-1, category ICodingA-codedLocking of portsScrew thread M12 × 1 mm (recommended torque 0.6 Nm) self-securingCompression glandM12 (SW13)ProtectionIP65, IP66K, IP67 inserted and tightened (EN 60529)Locking materialStainless steel 1.4404 (V4A)MaterialPURGeneral dataStandardsDIN EN 61076-2-101 (M12)Pollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originCZcustoms tariff number85444290EAN4048879110846eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10 × outer Ø |
| ケーブル識別 | 291 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ねじりサイクル数 | max. 2 Mio. (25 °C) |
| ワイヤの本数/直径 | 8 × 0.25 mm² |
| 単線径（芯線） | 0.1 mm |
| ストランディングコンビネーション | 8 wires twisted around central filler |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 5 m/s² |
| 移動速度（Cトラック） | max. 3.3 m/s |
| ショア硬度（ジャケット） | 90 ±5 A |
| 絶縁体を含むワイヤ径 | 1.2 mm ±5% |
| 配線の色/番号 | br, wh, rd, bl, pk, gr, ye, gn |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -40...+80 °C |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| 温度範囲（モバイル） | -25...+80 °C |
| 接点あたりの動作電流 | max. 2 A |
| トラバース距離（Cトラック） | max. 5 m (horizontal) |
| 曲げサイクル数（Cトラック） | max. 5 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 70 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| 動作電圧（UL規格のみ） | max. 30 V AC/DC |
製品説明
M12 female 0° A-cod. with cable shielded V4APUR 8x0.25 shielded gy UL/CSA+drag ch. 10m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
