7005-12041-6351000

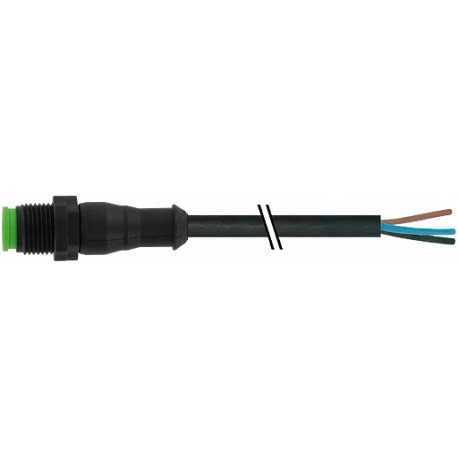

7005-12041-6351000 MURRELEKTRONIK M12 LITE male 0° with cable PUR 5X0.34 black UL/CSA, drag chain 10m
$0.00米ドル
3257 在庫あり
主な仕様
AWG:similar to AWG 22
EAN:4048879366250
形状:12041
コーディング:A-coded
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 22 |
| EAN | 4048879366250 |
| 形状 | 12041 |
| コーディング | A-coded |
| シールド | no |
| eクラス | 27279218 |
| 品番: | 7005-12041-6351000 |
| 外側Ø | 4.8 mm ±5% |
| 標準 | DIN EN 61076-2-101 (M12) |
| ケーブルタイプ | 3 (PUR) |
| 保護 | IP67 inserted and tightened (EN 60529) |
| LEDディスプレイ | no |
| ジャケットの色 | black |
| 極数 | 5 |
| 試験電圧 | 2 500 V AC |
| ねじり速度 | 35 cycles per min |
| カラー（ジャケット） | black |
| 材料グループ | IEC 60664-1, category I |
| 包装単位 | 1 |
| ねじり応力 | ±180°/m |
| ワイヤー絶縁 | PP (br, wh, bl, bk, gnye) |
| 直径（コア） | 5 × 0.34 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 取り付け方法 | inserted, tightened |
| 公称電圧 | 300 V AC |
| 抵抗器（コア） | max. 57 Ω/km (20 °C) |
| 承認（ケーブル） | cRUus (AWM-Style 20549/10493); CE conform |
| ロック材 | Polyamide |
| ポートのロック | Screw thread M12 × 1 mm (recommended torque 0.6 Nm) self-securing |
| 汚染度 | 3 |
| 圧縮グランド | M12 (SW13) |
| 素材（ジャケット） | PUR (UL/CSA) |
| 動作電圧 | max. 125 V AC/DC |
| アウターØ（ジャケット） | 4.8 mm ±5% |
| 原産国 | DE |
| Cトラックの特性 | 10 Mio. |
| ケーブル重量 [g/m] | 41,80 |
| 材質（接触） | Copper alloy |
| 熱抵抗 | flame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 42 × 0.1 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 1.5 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| 代替製品: | Product ComparisonMale straightM12, 5-pole7005 - plastic hexagonal screw (M12 Lite)with cable sleevesPlastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request. Further cable lengths on request.FormForm12041CablesNo./diameter of wires5 × 0.34 mm²Wire isolationPP (br, wh, bl, bk, gnye)C-track properties10 Mio.Material (jacket)PUR (UL/CSA)Outer Ø4.8 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification635Cable Type3 (PUR)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]41,80Material (wire)Cu wire, bareResistor (core)max. 57 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)42 × 0.1 mm (multi-strand wire class 6)Diameter (core)5 × 0.34 mm²AWGsimilar to AWG 22Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)70 ±5 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, bl, wh, gnye longitudinally stripedStranding combination5 wires twisted around central fillerShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)90 ±5 AOuter-Ø (jacket)4.8 mm ±5%Color (jacket)blackchemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2Nominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Travel speed (C-track)max. 3 m/sAcceleration (C-track)max. 10 m/s²Torsion stress±180°/mNo. of torsion cyclesmax. 2 Mio. (25 °C)Torsion speed35 cycles per minJacket ColorblackTechnical DataOperating voltagemax. 125 V AC/DCRated surge voltage1.5 kVOperating current per contactmax. 4 ANo. of poles5Material groupIEC 60664-1, category ICodingA-codedLED displaynoLocking of portsScrew thread M12 × 1 mm (recommended torque 0.6 Nm) self-securingCompression glandM12 (SW13)ProtectionIP67 inserted and tightened (EN 60529)Locking materialPolyamidesuitable for corrugated tube (internal Ø)withoutGeneral dataStandardsDIN EN 61076-2-101 (M12)Mounting methodinserted, tightenedMaterial (contact)Copper alloyMaterial (contact surface)AuPollution Degree3Stripping length (jacket)20 mmCommercial datacountry of originDEcustoms tariff number85444290EAN4048879366250eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10 × outer Ø |
| ケーブル識別 | 635 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ねじりサイクル数 | max. 2 Mio. (25 °C) |
| ワイヤの本数/直径 | 5 × 0.34 mm² |
| 単線径（芯線） | 0.1 mm |
| ストランディングコンビネーション | 5 wires twisted around central filler |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 10 m/s² |
| 移動速度（Cトラック） | max. 3 m/s |
| ショア硬度（ジャケット） | 90 ±5 A |
| 絶縁体を含むワイヤ径 | 1.25 mm ±5% |
| 配線の色/番号 | br, bk, bl, wh, gnye longitudinally striped |
| 材質（ワイヤー絶縁） | PP |
| ストリップ長さ（ジャケット） | 20 mm |
| 温度範囲（固定） | -40...+80 °C |
| 材質（接触面） | Au |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| 温度範囲（モバイル） | -25...+80 °C |
| 接点あたりの動作電流 | max. 4 A |
| 曲げサイクル数（Cトラック） | max. 10 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 70 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| コルゲートチューブ（内径）に適しています | without |
製品説明
M12 male 0° A-cod. with cable LitePUR 5x0.34 bk UL/CSA+drag ch. 10m
