在庫あり 注目商品
7005-40701-2230030

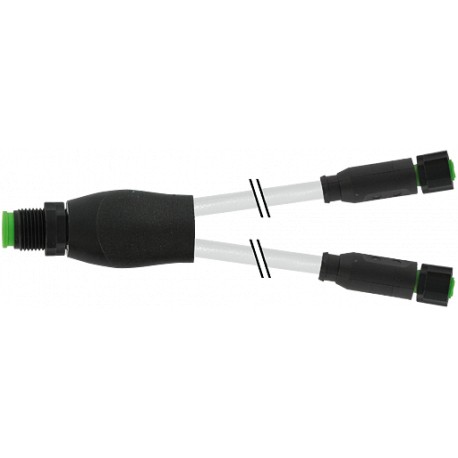

7005-40701-2230030 MURRELEKTRONIK M12 LITE Y-distributor / M12 LITE female 0° PUR 3X0.34 gray UL/CSA 0.3m
$0.00米ドル
4655 在庫あり
主な仕様
AWG:similar to AWG 22
EAN:4048879410823
形状:40701
コーディング:A-coded
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 22 |
| EAN | 4048879410823 |
| 形状 | 40701 |
| コーディング | A-coded |
| シールド | no |
| eクラス | 27279218 |
| 品番: | 7005-40701-2230030 |
| 材料 | PUR |
| 外側Ø | 4.9 mm ±5% |
| ケーブルタイプ | 2 (PUR/PVC) |
| 保護 | IP66K, IP67 inserted and tightened (EN 60529) |
| ジャケットの色 | gray |
| 試験電圧 | 2 000 V AC |
| カラー（ジャケット） | gray |
| 包装単位 | 1 |
| ワイヤー絶縁 | PVC (br, bl, bk) |
| 直径（コア） | 3 × 0.34 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | UL 300 V AC |
| 抵抗器（コア） | max. 57 Ω/km (20 °C) |
| 承認（ケーブル） | UL (AWM-Style 20549/1731), CSA; CE conform |
| ロック材 | PA |
| ポートのロック | Screw thread M12 × 1 mm (recommended torque 0.6 Nm) self-securing |
| 圧縮グランド | M12 (SW13) |
| 素材（ジャケット） | PUR/PVC (UL/CSA) |
| 動作電圧 | max. 250 V AC/DC |
| アウターØ（ジャケット） | 4.9 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | DE |
| Cトラックの特性 | 2 Mio. |
| ケーブル重量 [g/m] | 35,97 |
| 曲げ半径（固定） | 10 × outer Ø |
| 建設（コア） | 42 × 0.1 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 2.5 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals |
| 代替製品: | Product ComparisonMale straight – females straightY-connector M12 – M12, 4-pole7005 - plastic hexagonal screw (M12 Lite)Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request. Further cable lengths on request.FormForm40701CablesNo./diameter of wires3 × 0.34 mm²Wire isolationPVC (br, bl, bk)C-track properties2 Mio.Material (jacket)PUR/PVC (UL/CSA)Outer Ø4.9 mm ±5%Bend radius (moving)15 × outer ØTemperature range (fixed)-30...+80 °CTemperature range (mobile)-5...+80 °CCable identification223Cable Type2 (PUR/PVC)Approval (cable)UL (AWM-Style 20549/1731), CSA; CE conformCable weight [g/m]35,97Material (wire)Cu wire, bareResistor (core)max. 57 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)42 × 0.1 mm (multi-strand wire class 6)Diameter (core)3 × 0.34 mm²AWGsimilar to AWG 22Material (wire isolation)PVCMaterial property (wire isolation)CFC-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)43 ±5 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, blStranding combination3 wires twistedShieldnoMaterial (jacket)PUR/PVCMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)80 ±5 A (PVC-under jacket); 85 ±5 A (PUR-jacket)Outer-Ø (jacket)4.9 mm ±5%Color (jacket)graychemical resistancegood resistance to oil, gasoline and chemicalsNominal voltageUL 300 V ACTest voltage2 000 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-30...+80 °CTemperature range (mobile)-5...+80 °CBend radius (fixed)10 × outer ØBend radius (moving)15 × outer ØNo. of bending cycles (C-track)max. 2 Mio. (25 °C)Traversing distance (C-track)max. 5 m (horizontal)Travel speed (C-track)max. 3.3 m/sAcceleration (C-track)max. 5 m/s²Jacket ColorgrayTechnical DataOperating voltagemax. 250 V AC/DCOperating voltage (only UL listed)max. 30 V AC/DCOperating current per contactmax. 4 ACodingA-codedLocking of portsScrew thread M12 × 1 mm (recommended torque 0.6 Nm) self-securingCompression glandM12 (SW13)ProtectionIP66K, IP67 inserted and tightened (EN 60529)Locking materialPAMaterialPURRated surge voltage2.5 kVGeneral dataTemperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879410823eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 15 × outer Ø |
| ケーブル識別 | 223 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ワイヤの本数/直径 | 3 × 0.34 mm² |
| 単線径（芯線） | 0.1 mm |
| ストランディングコンビネーション | 3 wires twisted |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 5 m/s² |
| 移動速度（Cトラック） | max. 3.3 m/s |
| ショア硬度（ジャケット） | 80 ±5 A (PVC-under jacket); 85 ±5 A (PUR-jacket) |
| 絶縁体を含むワイヤ径 | 1.25 mm ±5% |
| 配線の色/番号 | br, bk, bl |
| 材質（ワイヤー絶縁） | PVC |
| 温度範囲（固定） | -30...+80 °C |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| 温度範囲（モバイル） | -5...+80 °C |
| 接点あたりの動作電流 | max. 4 A |
| トラバース距離（Cトラック） | max. 5 m (horizontal) |
| 曲げサイクル数（Cトラック） | max. 2 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 43 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, cadmium-, silicone- and lead-free |
| 動作電圧（UL規格のみ） | max. 30 V AC/DC |
製品説明
M12 LITE Y-DISTRIBUTOR / M12 LITE FEMALE 0° PUR 3X0.34 gy UL/CSA 0.3m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
