在庫あり 注目商品
7024-46041-5231500

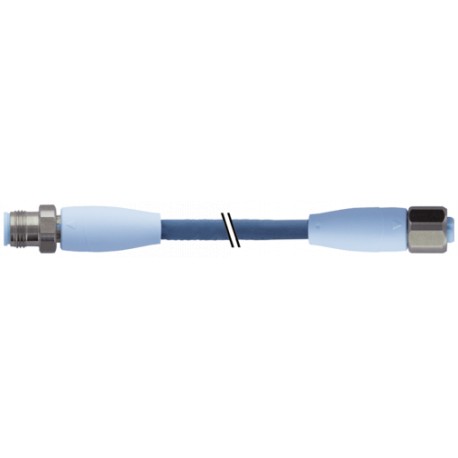

7024-46041-5231500 MURRELEKTRONIK M12 male 0° / M12 female 0° A-cod. F ( & ) B ProTPE-S 0.5+0.25 shielded bu..
$0.00米ドル
3113 在庫あり
主な仕様
AWG:similar to AWG 20 (0.5 mm²); similar to AWG 24 (0.25 mm²)
形状:46041
コーディング:A-coded
シールド:yes
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 20 (0.5 mm²); similar to AWG 24 (0.25 mm²) |
| 形状 | 46041 |
| コーディング | A-coded |
| シールド | yes |
| 材料 | PP |
| 標準 | DIN EN 61076-2-101 (M12), FDA conform |
| 保護 | IP65, IP68, IP69K inserted and tightened (EN 60529) |
| LEDディスプレイ | no |
| ケーブル長 | 15 m |
| ジャケットの色 | gray |
| 極数 | 6 |
| 試験電圧 | 3000 V |
| シールド（タイプ） | Copper braid |
| カラー（ジャケット） | pastel blue |
| 材料グループ | IEC 60664-1, category I |
| ねじり応力 | ±180°/m |
| 直径（コア） | 4× 0.5 + 2× 0.25 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 取り付け方法 | inserted, tightened |
| 公称電圧 | 300 V AC |
| 抵抗器（コア） | max. 39 Ω/km (0.5 mm²), max. 78 Ω/km (0.25 mm²); (20 °C) |
| 承認（ケーブル） | UL (AWM-Style 22126/11558), CE conform |
| ロック材 | Stainless steel 1.4404 (V4A) |
| ポートのロック | Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing |
| 汚染度 | 3 |
| 圧縮グランド | M12 (SW14) |
| 材質（ガスケット） | EPDM |
| 素材（ジャケット） | TPE-S |
| 動作電圧 | max. 30 V AC/DC |
| アウターØ（ジャケット） | 7.9 mm ±5% |
| 温度範囲 | -40...+105 °C, depending on cable quality |
| ケーブル重量 [g/m] | 82,5 g |
| 材質（接触） | Copper alloy |
| 曲げ半径（固定） | 5× outer Ø |
| 建設（コア） | 28× 0.15 mm (0.5 mm²); 32× 0.1 mm (0.25 mm²); (multi-strand wire class 6) |
| 定格サージ電圧 | 0.8 kV |
| 曲げ半径（移動） | 10× outer Ø |
| ケーブル識別 | 523 |
| 光学シールドカバー | min. 80% |
| ねじりサイクル数 | max. 2 Mio. (25 °C) |
| 単線径（芯線） | 0.15 mm (0.5 mm²); 0.1 mm (0.25 mm²) |
| 加速（Cトラック） | max. 10 m/s² |
| 移動速度（Cトラック） | max. 3 m/s |
| 絶縁体を含むワイヤ径 | 1.5 mm ±5% (0.5 mm²); 1.4 mm ±5% (0.25 mm²) |
| 配線の色/番号 | (bl, wh, br, bk) + (gr, pk) |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -40...+105 °C |
| 材質（コンタクトキャリア） | PP, ice blue |
| 材質（接触面） | Au |
| 温度範囲（モバイル） | -25...+105 °C |
| 接点あたりの動作電流 | max. 4 A |
| 曲げサイクル数（Cトラック） | max. 4 Mio. (25 °C) |
| メーカーの製品品番 | 7024-46041-5231500 |
| コルゲートチューブ（内径）に適しています | without |
製品説明
M12 male 0° / M12 female 0° A-cod. F&B Pro
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
