7050-40341-0140030

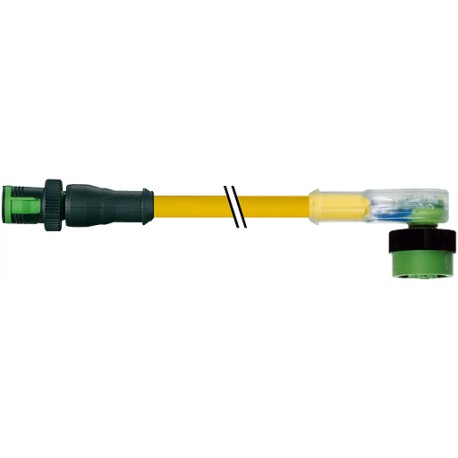

7050-40341-0140030 MURRELEKTRONIK MQ12 male 0° / MQ12 female 90° LED PVC 4X0.34 yellow, 0.3m
$0.00米ドル
3198 在庫あり
主な仕様
AWG:similar to AWG 22
EAN:4048879105583
形状:40341
シールド:no
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 22 |
| EAN | 4048879105583 |
| 形状 | 40341 |
| シールド | no |
| eクラス | 27279218 |
| 品番: | 7050-40341-0140030 |
| 外側Ø | 5.0 mm ±5% |
| ケーブルタイプ | 1 (PVC) |
| 保護 | IP65 and IP67 when plugged and screwed down (EN 60529) |
| ジャケットの色 | yellow |
| 試験電圧 | 2000 V AC |
| カラー（ジャケット） | yellow |
| 包装単位 | 1 |
| ワイヤー絶縁 | PVC (br, wh, bl, bk) |
| 直径（コア） | 4 × 0.34 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | UL 300 V AC |
| 抵抗器（コア） | max. 60 Ω/km (20 °C) |
| 承認（ケーブル） | UL (AWM-Style 2464/1731), CSA |
| ポートのロック | Quick connection, 1/4 turn |
| 素材（ジャケット） | PVC (UL/CSA) |
| 動作電圧 | 24 V DC ±25% |
| アウターØ（ジャケット） | 5.0 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | DE |
| ケーブル重量 [g/m] | 40,70 |
| 熱抵抗 | flame retardant UL 1581 VW1 / CSA FT1 |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 19 × 0.15 mm (multi-strand wire class 5) |
| 定格サージ電圧 | 0.8 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals |
| 代替製品: | Product ComparisonMale straight – female 90°MQ12 – MQ12, 4-pole3 × LED (PNP), (NPN) on requestFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm40341CablesNo./diameter of wires4 × 0.34 mm²Wire isolationPVC (br, wh, bl, bk)Material (jacket)PVC (UL/CSA)Outer Ø5.0 mm ±5%Bend radius (moving)10× outer ØTemperature range (fixed)-30...+80 °CTemperature range (mobile)-5...+80 °CCable identification014Cable Type1 (PVC)Approval (cable)UL (AWM-Style 2464/1731), CSACable weight [g/m]40,70Material (wire)Cu wire, bareResistor (core)max. 60 Ω/km (20 °C)Single wire Ø (core)0.15 mmConstruction (core)19 × 0.15 mm (multi-strand wire class 5)Diameter (core)4 × 0.34 mm²AWGsimilar to AWG 22Material (wire isolation)PVCMaterial property (wire isolation)CFC-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)45 ±5 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, bl, whStranding combination4 wires twistedShieldnoMaterial (jacket)PVCMaterial property (jacket)CFC-, cadmium-, silicone- and lead-freeShore hardness (jacket)85 ±5 AOuter-Ø (jacket)5.0 mm ±5%Color (jacket)yellowchemical resistancegood resistance to oil, gasoline and chemicalsthermal resistanceflame retardant UL 1581 VW1 / CSA FT1Nominal voltageUL 300 V ACTest voltage2000 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-30...+80 °CTemperature range (mobile)-5...+80 °CBend radius (fixed)5 × outer ØBend radius (moving)10× outer ØJacket ColoryellowTechnical DataOperating voltage24 V DC ±25%Rated surge voltage0.8 kVOperating current per contactmax. 4 ALocking of portsQuick connection, 1/4 turnProtectionIP65 and IP67 when plugged and screwed down (EN 60529)General dataTemperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879105583eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10× outer Ø |
| ケーブル識別 | 014 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ワイヤの本数/直径 | 4 × 0.34 mm² |
| 単線径（芯線） | 0.15 mm |
| ストランディングコンビネーション | 4 wires twisted |
| 関税番号 | 85444290 |
| ショア硬度（ジャケット） | 85 ±5 A |
| 絶縁体を含むワイヤ径 | 1.25 mm ±5% |
| 配線の色/番号 | br, bk, bl, wh |
| 材質（ワイヤー絶縁） | PVC |
| 温度範囲（固定） | -30...+80 °C |
| 材質特性（ジャケット） | CFC-, cadmium-, silicone- and lead-free |
| 温度範囲（モバイル） | -5...+80 °C |
| 接点あたりの動作電流 | max. 4 A |
| ショア硬度（ワイヤ絶縁） | 45 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, cadmium-, silicone- and lead-free |
製品説明
MQ12 male 0° / MQ12 female 90° A-cod. LEDPVC 4x0.34 ye UL/CSA 0.3m
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
