7050-40601-6300200

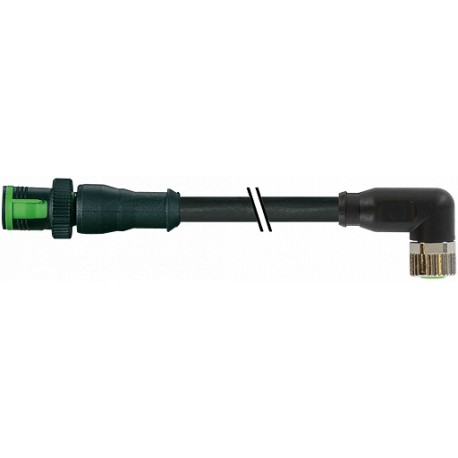

7050-40601-6300200 MURRELEKTRONIK MQ12 male 0° / M8 female 90° PUR 3x0.25 black UL/CSA, drag chain 2m
$0.00米ドル
4189 在庫あり
主な仕様
AWG:similar to AWG 24
EAN:4048879105385
形状:40601
コーディング:M12, A-coded
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 24 |
| EAN | 4048879105385 |
| 形状 | 40601 |
| コーディング | M12, A-coded |
| シールド | no |
| eクラス | 27279218 |
| 品番: | 7050-40601-6300200 |
| 材料 | PUR |
| 外側Ø | 4.1 mm ±5% |
| 標準 | DIN EN 61076-2-104 (M8) |
| ケーブルタイプ | 3 (PUR) |
| 保護 | IP65 and IP67 when plugged and screwed down (EN 60529) |
| LEDディスプレイ | no |
| ジャケットの色 | black |
| 極数 | 3 |
| 試験電圧 | 2 500 V AC |
| ねじり速度 | 35 cycles per min |
| カラー（ジャケット） | black |
| 材料グループ | IEC 60664-1, category II |
| 包装単位 | 1 |
| ねじり応力 | ±180°/m |
| ワイヤー絶縁 | PP (br, bl, bk) |
| 直径（コア） | 3 × 0.25 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 取り付け方法 | inserted, tightened |
| 公称電圧 | 300 V AC |
| 抵抗器（コア） | max. 79 Ω/km (20 °C) |
| 承認（ケーブル） | cRUus (AWM-Style 20549/10493); CE conform |
| ロック材 | M8 (zinc die casting, matte nickel plated); M12 (PA) |
| 汚染度 | 3 |
| 圧縮グランド | M8 (SW9) |
| 材質（ガスケット） | FKM |
| 素材（ジャケット） | PUR (UL/CSA) |
| 動作電圧 | max. 60 V AC/DC |
| アウターØ（ジャケット） | 4.1 mm ±5% |
| 温度範囲 | -25...+85 °C, depending on cable quality |
| 原産国 | DE |
| Cトラックの特性 | 10 Mio. |
| ケーブル重量 [g/m] | 26,40 |
| 材質（接触） | Copper alloy |
| 熱抵抗 | flame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| 曲げ半径（固定） | 5 × outer Ø |
| 建設（コア） | 32 × 0.1 mm (multi-strand wire class 6) |
| 定格サージ電圧 | 1.5 kV |
| 耐薬品性 | good resistance to oil, gasoline and chemicals (EN 60811-404) |
| 代替製品: | Product ComparisonMale straight – female 90°MQ12 – M83-polewith cable sleevesFurther cable lengths on request. Plastic housings with good resistance against chemicals and oils. The resistance to aggressive media should be individually tested for your application. Further details on request.FormForm40601CablesNo./diameter of wires3 × 0.25 mm²Wire isolationPP (br, bl, bk)C-track properties10 Mio.Material (jacket)PUR (UL/CSA)Outer Ø4.1 mm ±5%Bend radius (moving)10 × outer ØTemperature range (fixed)-40...+80 °CTemperature range (mobile)-25...+80 °CCable identification630Cable Type3 (PUR)Approval (cable)cRUus (AWM-Style 20549/10493); CE conformCable weight [g/m]26,40Material (wire)Cu wire, bareResistor (core)max. 79 Ω/km (20 °C)Single wire Ø (core)0.1 mmConstruction (core)32 × 0.1 mm (multi-strand wire class 6)Diameter (core)3 × 0.25 mm²AWGsimilar to AWG 24Material (wire isolation)PPMaterial property (wire isolation)CFC-, halogen-, cadmium-, silicone- and lead-freeShore hardness (wire isolation)70 ±5 DWire-Ø incl. isolation1.25 mm ±5%Color/numbering of wiresbr, bk, blStranding combination3 wires twistedShieldnoMaterial (jacket)PURMaterial property (jacket)CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistantShore hardness (jacket)90 ±5 AOuter-Ø (jacket)4.1 mm ±5%Color (jacket)blackchemical resistancegood resistance to oil, gasoline and chemicals (EN 60811-404)thermal resistanceflame retardant UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2Nominal voltage300 V ACTest voltage2 500 V ACCurrent load capacityto DIN VDE 0298-4Temperature range (fixed)-40...+80 °C, (+90 °C at max. 10 000 operating hours)Temperature range (mobile)-25...+80 °C, (+90 °C at max. 10 000 operating hours)Bend radius (fixed)5 × outer ØBend radius (moving)10 × outer ØNo. of bending cycles (C-track)max. 10 Mio. (25 °C)Travel speed (C-track)max. 3 m/sAcceleration (C-track)max. 10 m/s²Torsion stress±180°/mNo. of torsion cyclesmax. 2 Mio. (25 °C)Torsion speed35 cycles per minJacket ColorblackTechnical DataOperating voltagemax. 60 V AC/DCRated surge voltage1.5 kVOperating current per contactmax. 4 ANo. of poles3Material groupIEC 60664-1, category IICodingM12, A-codedLED displaynoCompression glandM8 (SW9)ProtectionIP65 and IP67 when plugged and screwed down (EN 60529)MaterialPURLocking materialM8 (zinc die casting, matte nickel plated); M12 (PA)suitable for corrugated tube (internal Ø)M12 (10 mm); M8 (6.5 mm)General dataStandardsDIN EN 61076-2-104 (M8)Mounting methodinserted, tightenedMaterial (contact)Copper alloyMaterial (contact surface)AuMaterial (gasket)FKMPollution Degree3Temperature range-25...+85 °C, depending on cable qualityCommercial datacountry of originDEcustoms tariff number85444290EAN4048879105385eClass27279218Packaging unit1 |
| 曲げ半径（移動） | 10 × outer Ø |
| ケーブル識別 | 630 |
| 現在の負荷容量 | to DIN VDE 0298-4 |
| ねじりサイクル数 | max. 2 Mio. (25 °C) |
| ワイヤの本数/直径 | 3 × 0.25 mm² |
| 単線径（芯線） | 0.1 mm |
| ストランディングコンビネーション | 3 wires twisted |
| 関税番号 | 85444290 |
| 加速（Cトラック） | max. 10 m/s² |
| 移動速度（Cトラック） | max. 3 m/s |
| ショア硬度（ジャケット） | 90 ±5 A |
| 絶縁体を含むワイヤ径 | 1.25 mm ±5% |
| 配線の色/番号 | br, bk, bl |
| 材質（ワイヤー絶縁） | PP |
| 温度範囲（固定） | -40...+80 °C |
| 材質（接触面） | Au |
| 材質特性（ジャケット） | CFC-, halogen-, cadmium-, silicone- and lead-free, matt, low-adhesion, machine easy to process, abrasion-resistant, hydrolysis and microbial resistant |
| 温度範囲（モバイル） | -25...+80 °C |
| 接点あたりの動作電流 | max. 4 A |
| 曲げサイクル数（Cトラック） | max. 10 Mio. (25 °C) |
| ショア硬度（ワイヤ絶縁） | 70 ±5 D |
| 材料特性（ワイヤ絶縁） | CFC-, halogen-, cadmium-, silicone- and lead-free |
| コルゲートチューブ（内径）に適しています | M12 (10 mm); M8 (6.5 mm) |
製品説明
MQ12 male 0° / M8 female 90° A-cod.PUR 3x0.25 bk UL/CSA+drag ch. 2m
