7700-12241-1620300

技術仕様

パラメータ	価値
形状	12241
コーディング	A-coded
シールド	no
材料	PUR
外側Ø	7.7 mm ±5%
標準	DIN EN 61076-2-101 (M12)
ケーブルタイプ	TPE
保護	IP65, IP66K, IP67 inserted and tightened (EN 60529)
ケーブル長	3 m
ジャケットの色	yellow
極数	5
試験電圧	4000 V
カラー（ジャケット）	yellow
材料グループ	IEC 60664-1, category I
ねじり応力	±180°/m
ワイヤー絶縁	PVC (br, wh, bl, bk, gr)
直径（コア）	5× AWG18/19
材質（ワイヤー）	Cu wire, bare
取り付け方法	inserted, tightened
公称電圧	600 V AC
抵抗器（コア）	max. 22.5 Ω/km (20 °C)
承認（ケーブル）	UL (AWM-Style 20626/10708), CSA; CE conform
ロック材	Zinc die casting, matte nickel plated
ポートのロック	Screw thread (M12×1 mm) recommended torque 0.6 Nm, self-securing
汚染度	3
圧縮グランド	M12 (SW13)
素材（ジャケット）	TPE
動作電圧	max. 125 V AC/DC
アウターØ（ジャケット）	7.7 mm ±5%
温度範囲	-25...+85 °C, depending on cable quality
Cトラックの特性	10 Mio.
ケーブル重量 [g/m]	92,49 g
熱抵抗	flame retardant
曲げ半径（固定）	10× outer Ø
建設（コア）	19× 0.254 mm (multi-strand wire class 5)
定格サージ電圧	1.5 kV
曲げ半径（移動）	15× outer Ø
ケーブル識別	162
現在の負荷容量	to DIN VDE 0298-4
ねじりサイクル数	max. 3 Mio. (25 °C)
ワイヤの本数/直径	5× 0.75 mm²
単線径（芯線）	0.234 mm
ストランディングコンビネーション	5 wires twisted around central filler
絶縁体を含むワイヤ径	1.93 mm ±5%
配線の色/番号	br, bk, bl, wh, gr
材質（ワイヤー絶縁）	PVC
ストリップ長さ（ジャケット）	20 mm
温度範囲（固定）	-40...+105 °C
温度範囲（モバイル）	-20...+90 °C
接点あたりの動作電流	max. 4 A
曲げサイクル数（Cトラック）	max. 10 Mio. (25 °C)
動作電圧（UL規格のみ）	max. 30 V AC/DC
メーカーの製品品番	7700-12241-1620300

製品説明

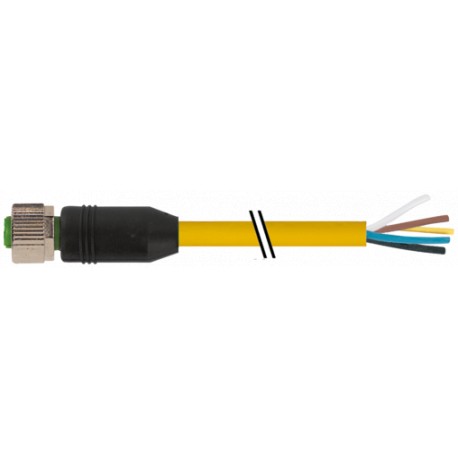

M12 female 0° A-cod. with cable

主な機能

産業グレードの品質
RoHS準拠
CE認証取得
1年保証

技術的詳細

* only for products with UL/CSA approved cable
