在庫あり 注目商品
7700-A4A31-U1C0300

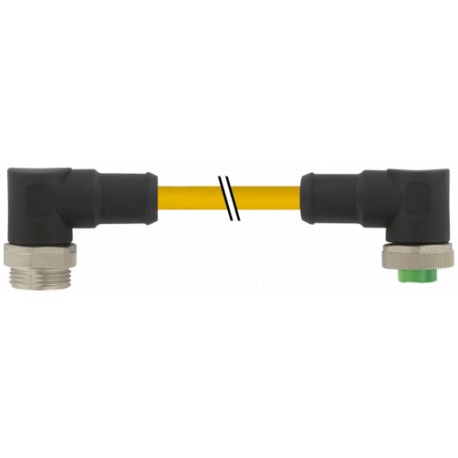

7700-A4A31-U1C0300 MURRELEKTRONIK Mini (7/8) 4 pole, Male (Ext.) 90°/Female 90°TPE 4x16AWG ye UL/CSA, TC-ER
$0.00米ドル
3419 在庫あり
主な仕様
AWG:similar to AWG 16
形状:A4A31
シールド:no
材料:PUR
サプライヤー情報
MURRELEKTRONIK
製品: 57918
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| AWG | similar to AWG 16 |
| 形状 | A4A31 |
| シールド | no |
| 材料 | PUR |
| 外側Ø | 9.0 mm ±5% |
| 保護 | IP68 inserted and tightened (EN 60529) |
| ケーブル長 | 3 m |
| ケーブル番号 | U1C |
| ジャケットの色 | yellow |
| 試験電圧 | 6 kV spark test |
| カラー（ジャケット） | yellow |
| ねじり応力 | ±90°/m |
| ワイヤー絶縁 | PVC (bk, gn, rd, wh) |
| 直径（コア） | 4× 1.5 mm² |
| 材質（ワイヤー） | Cu wire, bare |
| 公称電圧 | 600 V |
| 抵抗器（コア） | max. 13.2 Ω/km (20 °C) |
| 承認（ケーブル） | UL (AWM-Style 21002/1841), CSA |
| ロック材 | Zinc die casting, matte nickel plated |
| ポートのロック | Screw thread 7/8" (recommended torque 1.5 Nm) self-securing |
| 圧縮グランド | 7/8" (SW24) |
| 素材（ジャケット） | TPE |
| 動作電圧 | max. 600 V AC/DC |
| アウターØ（ジャケット） | 9.1 mm ±5% |
| 温度範囲 | -25...+80 °C, depending on cable quality |
| ケーブル重量 [g/m] | 117,7 g |
| 熱抵抗 | flame retardant UL, FT4 |
| 曲げ半径（固定） | 8× outer Ø |
| 建設（コア） | 65× 0.16 mm (multi-strand wire class 6) |
| 耐薬品性 | good resistance to oil, gasoline and chemicals |
| 曲げ半径（移動） | 10× outer Ø |
| ケーブル識別 | U1C |
| 現在の負荷容量 | NEC (National Electric Code) |
| ワイヤの本数/直径 | 4× 1.5 mm² |
| 単線径（芯線） | 0.16 mm |
| 絶縁体を含むワイヤ径 | 2.6 mm ±5% |
| 配線の色/番号 | bk, gn, rd, wh |
| 材質（ワイヤー絶縁） | PVC |
| 温度範囲（固定） | -50...+105 °C |
| 温度範囲（モバイル） | -20...+90 °C |
| 接点あたりの動作電流 | max. 9 A |
| メーカーの製品品番 | 7700-A4A31-U1C0300 |
製品説明
Mini (7/8) 4 pole, Male (Ext.) 90°/Female 90°
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
* only for products with UL/CSA approved cable
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
