7KM3200-0CA01-1AA0

技術仕様

パラメータ	価値

EAN	4001869538631
UPC	Not available
エティム	5
深さ	64 mm
幅	108 mm
国連科学委員会	15
eクラス	6
身長	90 mm
グループコード	P360
● 最大	276 V
● 最小	46 V
確認
日付2022年5月5日	Subject to change without notice© Copyright Siemens 2022
メタルファクター	None
製品グループ	5308
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
電圧曲線	Sinusoidal or distorted
商品コード	90303370
製品ファミリー	SENTRON 7KM PAC Measuring Devices
キーの数	4
正味重量（kg）	0,389 Kg
製品機能
● 50Hzに設定	No
● 60Hzに設定	No
原産国	Hungary
取り付け位置	any
● 初期値	45 Hz
LKZ_FDB/カタログID	LV10
梱包数量	1
設置深さ	70.8 mm
測定可能な電流
製品ブランド名	SENTRON
梱包寸法	123,00 x 136,00 x 108,00

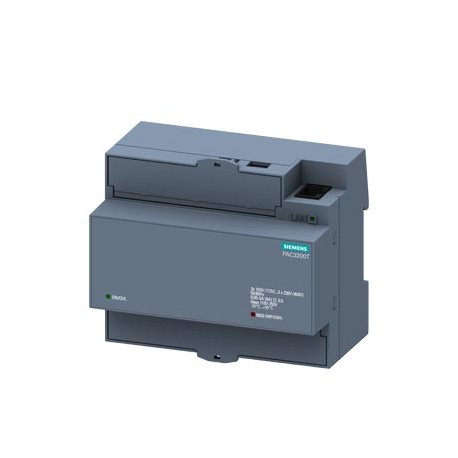

製品説明	SENTRON, measuring device, 7KM PAC3200T, strd mnt. rail encl. w/o display, L-L: 400 V, L-N: 230 V, 5 A, strd rail instr., 3-phase, MODBUS TCP, apparent /active/reactive energy, wide-range pwr sup. unit AC/DC, screw terminals
測定手順
製品指定	7KM PAC3200T
電圧計（EF006560）	false
● フルスケール値	65 Hz
ディスプレイのデザイン	Standard mounting rail enclosure without display
製品のデザイン	basic
アンペアメーター（EF006555）	false
製品ライフサイクル（PLM）	PM300:Active Product
● AC定格値で1	1 A
● AC定格値で2	5 A
● 電流測定	Yes
● 電圧測定	Yes
一般製品承認	EMC
パルスカウンター（EF006559）	false
デジタル入力の数	1
製品タイプの指定	Measuring instrument
スイッチング出力の種類	solid state
測定可能なライン周波数
デジタル出力の数	1
操作適合性	Standard mounting rail device
輸出管理規制	AL : N / ECCN : EAR99
周波数計（EF006558）	false
電源の設計	Wide-range power supply
工場渡し標準リードタイム	120 Day/Days
原材料割増金	None
●電流測定用	TRMS
●電圧測定用	TRMS
ブラインドパワーメーター（EF006556）	false
パッケージサイズの測定単位	MM
イーサネットの転送速度1	10 Mbit/s
イーサネットの転送速度2	100 Mbit/s
● 有効電力測定	Yes
電気接続の種類
● 無効電力測定	Yes
電力監視装置のサイズ	6MW
測定値検出の種類	complete
ACにおける相対測定可能電流
● 中性線電流用	45 mA
品番（市場向け品番）	7KM3200-0CA01-1AA0
供給電圧の種類	AC/DC
WEEE（2012/19/EU）回収義務	Yes
回転速度計付き（EF006557）	false
固定方法標準レール取り付け	Yes
計測精度の基準条件	In accordance with IEC61557-12, IEC62053-22 and IEC62053-23
● 電流測定入力部	screw-type terminals
● 電圧測定入力部	screw-type terminals
電流測定の測定カテゴリ	CATIII
電圧測定の測定カテゴリ	CATIII
測定値検出の動作モード
有効電力測定装置（EF006561）	false
電流測定のゼロ点抑制	10 mA
イーサネットインターフェースのプロトコルがサポートされている	MODBUS TCP
ACでの(PE)NとL間の測定可能な供給電圧
地域別価格グループ / 本社価格グループ	15N / 1DD
デジタル出力における電気接続の種類	screw-type terminals
デジタル入力外部電圧供給の動作条件	Yes
外部変流器による電流測定範囲の拡張	yes
外部電圧変圧器による電圧測定範囲の拡張	yes
RoHS指令に基づく物質制限への準拠	Since: 30.01.2017
AC最大定格値における(PE)NとL間の測定可能な供給電圧	230 V
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
測定値検出のための動作モード自動電源周波数検出	Yes
交流最大定格値における線路導体間の測定可能な供給電圧	400 V
電圧測定のための線路導体と中性導体の内部抵抗	1 MΩ
一般製品承認EMC適合宣言その他確認英国適合宣言その他	General Product Approval
