7KM4212-0BA00-3AA0

技術仕様

パラメータ	価値

EAN	4011209802902
UPC	040892155112
エティム	5
深さ	82 mm
他の	Dangerous Good
幅	96 mm
国連科学委員会	14
eクラス	6
身長	96 mm
グループコード	P360
正味重量	543 g
● 最大	480 V
● 最小	11.5 V
確認
日付2022年5月3日	Subject to change without notice© Copyright Siemens 2022
メタルファクター	None
その他	Confirmation
製品グループ	5309
製品クラス	A: Standard product which is a stock item could be returned within the returns guidelines/period.
数量単位	1 Piece
電圧曲線	Sinusoidal or distorted
商品コード	90303370
製品ファミリー	SENTRON 7KM PAC Measuring Devices
キーの数	4
出力電流
パルス持続時間
正味重量（kg）	0,505 Kg
製品機能
● 50Hzに設定	No
● 60Hzに設定	No
原産国	Hungary
取り付け位置	vertical
● 初期値	45 Hz
LKZ_FDB/カタログID	LV10.1
梱包数量	1
設置深さ	77 mm
測定可能な電流
製品ブランド名	SENTRON
梱包寸法	110,00 x 110,00 x 130,00

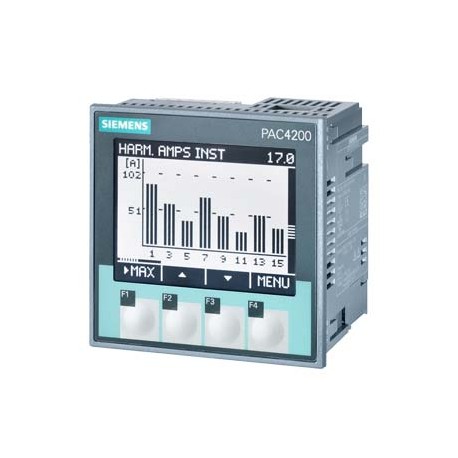

製品説明	SENTRON, measuring device, 7KM PAC4200, LCD, L-L: 690 V, L-N: 400 V, 5 A, 3-phase, Modbus TCP, optional Modbus RTU / PROFINET / PROFIBUS / DI/DO, apparent/active/reactive energy / cos phi, harmonics: 2.-64., THD, class 0.2 acc. to IEC61557-12 or cl. 0.2S acc. to IEC62053-22, wide-range pwr sup. unit AC/DC, screw terminals
汚染度	2
測定手順
製品指定	7KM PAC4200
電圧計（EF006560）	false
ディスプレイの幅	72 mm
● フルスケール値	65 Hz
ディスプレイのデザイン	LCD
製品のデザイン	compact
ディスプレイの高さ	54 mm
デジタル出力バージョン	switching or pulse output function
アンペアメーター（EF006555）	false
製品ライフサイクル（PLM）	PM300:Active Product
● AC定格値で1	1 A
● AC定格値で2	5 A
● 電流測定	Yes
● 電圧測定	Yes
一般製品承認	Declaration of Conformity
パルスカウンター（EF006559）	false
デジタル入力の数	2
製品タイプの指定	Measuring instrument
スイッチング出力の種類	solid state
測定可能なライン周波数
デジタル出力の数	2
操作適合性	Installation in stationary control panels in closed rooms
● 周波数測定	Yes
輸出管理規制	AL : N / ECCN : EAR99
周波数計（EF006558）	false
電源の設計	Wide-range power supply
パルスエミッターの標準	according to IEC62053-31
工場渡し標準リードタイム	180 Day/Days
原材料割増金	None
ディスプレイのコントラストを調整可能	Yes
●電流測定用	TRMS
●電圧測定用	TRMS
ブラインドパワーメーター（EF006556）	false
パッケージサイズの測定単位	MM
イーサネットの転送速度1	10 Mbit/s
イーサネットの転送速度2	100 Mbit/s
● 有効電力測定	Yes
電気接続の種類
調整可能な最小期間	10 ms
● 無効電力測定	Yes
電力監視装置のサイズ	size 96
前面に保護クラスIP	IP65
測定値検出の種類	complete
ACにおける相対測定可能電流
● 測定された可変電流	+/- 0,2 %
● 測定された可変電圧用	+/- 0,2 %
保管中の周囲温度
動作中の周囲温度
品番（市場向け品番）	7KM4212-0BA00-3AA0
供給電圧の種類	AC/DC
WEEE（2012/19/EU）回収義務	Yes
回転速度計付き（EF006557）	false
ディスプレイの背景色	white
デジタル信号の測定カテゴリ	CATI
EN 61346-2に準拠した参照コード	P
固定方法標準レール取り付け	No
● 測定された変動有効エネルギー	Class 0.2 according to IEC61557-12 and/or class 0.2S according to IEC62053-22
● 測定された可変出力係数	+/- 2 %
計測精度の基準条件	Acc. to IEC61557-12
● 電流測定入力部	screw-type terminals
● 電圧測定入力部	screw-type terminals
● 測定された可変無効電力	Class 2 according to IEC61557-12 and/or IEC62053-23
デジタル出力における内部抵抗	55 Ω
電流測定の測定カテゴリ	CATIII
電圧測定の測定カテゴリ	CATIII
出力短絡耐性	Yes
ディスプレイバックライトの照度を調整可能	Yes
測定値検出の動作モード
DC最大デジタル入力の入力電圧	30 V
接続可能な導体断面の種類
● 信号<1>のデジタル出力で最大	27 mA
有効電力測定装置（EF006561）	false
デジタル出力最大時のスイッチング周波数	20 Hz
● 信号<0>のデジタル出力で最大	0.2 mA
電流測定のゼロ点抑制	0 ... 10 %
ファストイーサネットによるインターフェース数	1
イーサネットインターフェースのプロトコルがサポートされている	MODBUS TCP
● 電流固体の測定入力において	1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²)
● 電圧測定入力において	1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²)
相対的な総測定不正確さの計算式
インストール時のオペレーティング・リソース保護クラス	safety class II
ACでの(PE)NとL間の測定可能な供給電圧
デジタル入力における電気接続の種類	screw-type terminals
地域別価格グループ / 本社価格グループ	15N / 1DD
表示画面上の各国言語がサポートされている	ger, en, fr, spa, ita, por, tur, rus, chi, pol
デジタル出力における電気接続の種類	screw-type terminals
設置高度（海抜最大）	2 000 m
EC適合宣言としての適合証明書	IEC 61010-1: 2001 (2nd Ed.) with Corr. 1, EN 61010-1: 2001 (2nd Ed.) and DIN EN 61010-1:2002 with "Berichtigung 1"
● DCでのデジタル出力は最大100msに制限されます	300 mA
交流における線路導体間の測定可能な供給電圧
ファストイーサネットインターフェースの電気接続の種類	RJ45 (8P8C)
動作電圧はDC最大許容出力電圧として	30 V
● AWGケーブルの電流測定入力で実線	2x 20 to 14
● AWGケーブルの電圧測定入力で実線	2x 20 to 14
デジタル入力外部電圧供給の動作条件	Yes
外部変流器による電流測定範囲の拡張	yes
外部電圧変圧器による電圧測定範囲の拡張	yes
RoHS指令に基づく物質制限への準拠	Since: 03.11.2008
AC最大定格値における(PE)NとL間の測定可能な供給電圧	400 V
REACH第33条候補者の最新リストに従って通知する義務	Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.
動作中に結露しない25℃での相対湿度最大	95 %
ディスプレイバックライトの照度を時間制御で低減可能	Yes
測定値検出のための動作モード自動電源周波数検出	Yes
交流最大定格値における線路導体間の測定可能な供給電圧	690 V
電圧測定のための線路導体と中性導体の内部抵抗	1.05 MΩ
● コアエンド処理を施した細い撚線電流の測定入力部	1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)
● 電圧測定入力部にはコアエンド処理を施した細線を撚り合わせた	1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)
一般製品承認適合宣言試験証明書確認英国適合宣言型式試験証明書/試験報告書その他危険物その他確認危険物情報	General Product Approval
