7KM5212-6BA00-1EA2

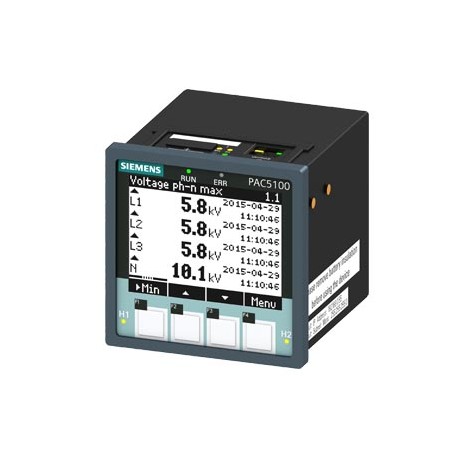

7KM5212-6BA00-1EA2 SIEMENS SENTRON, measuring device, 7KM PAC5100, LCD, L-L: 690 V, L-N: 400 V, 10 A, 3-phas..
$0.00米ドル
4904 在庫あり
主な仕様
:
EAN:4001869524580
UPC:Not available
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | 4001869524580 |
| UPC | Not available |
| エティム | 5 |
| 注記 | Sucessor:7KM5412-6BA00-1EA2 - The replacement device has more features |
| 深さ | 147.9 mm |
| 幅 | 96 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 96 mm |
| グループコード | P360 |
| 正味重量 | 807 g |
| ● 最大 | 831 V |
| ● 最小 | 1 % |
| 確認 | |
| メタルファクター | None |
| 日付2022年5月12日 | Subject to change without notice© Copyright Siemens 2022 |
| 製品グループ | 5311 |
| 製品クラス | B: return restricted, please contact your Siemens partner/contact |
| 数量単位 | 1 Piece |
| 電圧曲線 | Sinusoidal or distorted |
| 商品コード | 90303100 |
| 製品ファミリー | SENTRON 7KM PAC Measuring Devices |
| キーの数 | 4 |
| 出力電流 | |
| パルス持続時間 | |
| 正味重量（kg） | 0,854 Kg |
| 製品機能 | |
| ● 50Hzに設定 | No |
| ● 60Hzに設定 | No |
| 原産国 | India |
| 取り付け位置 | vertical |
| ● 初期値 | 45 Hz |
| LKZ_FDB/カタログID | LV10.1 |
| PLM有効日 | Product phase-out since: 14.10.2021 |
| 梱包数量 | 1 |
| 設置深さ | 102.9 mm |
| 測定可能な電流 | |
| 製品ブランド名 | SENTRON |
| 梱包寸法 | 140,00 x 112,00 x 155,00 |
| 製品説明 | SENTRON, measuring device, 7KM PAC5100, LCD, L-L: 690 V, L-N: 400 V, 10 A, 3-phase, Modbus TCP, apparent/active/ reactive energy / cos phi, harmonics: 2. - 40., THD, class 0.5 acc to IEC61557- 12 or cl. 0.5S acc. to IEC62053-22, wide-range pwr sup. unit AC/DC, screw terminals |
| 汚染度 | 2 |
| 測定手順 | |
| 製品指定 | 7KM PAC5100 |
| 電圧計（EF006560） | false |
| ディスプレイの幅 | 72 mm |
| ● フルスケール値 | 65 Hz |
| ディスプレイのデザイン | LCD |
| 製品のデザイン | compact |
| ディスプレイの高さ | 54 mm |
| デジタル出力バージョン | Continuous output, pulse output |
| アンペアメーター（EF006555） | false |
| 製品ライフサイクル（PLM） | PM400:Phase Out Started |
| ● AC定格値で1 | 5 A |
| ● AC定格値で2 | 5 A |
| ● 電流測定 | Yes |
| ● 電圧測定 | Yes |
| 一般製品承認 | Declaration of Conformity |
| パルスカウンター（EF006559） | false |
| デジタル入力の数 | 0 |
| 製品タイプの指定 | Measuring instrument |
| スイッチング出力の種類 | solid state |
| 測定可能なライン周波数 | |
| デジタル出力の数 | 2 |
| 操作適合性 | Installation in stationary control panels in closed rooms |
| ● 周波数測定 | Yes |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 周波数計（EF006558） | false |
| 電源の設計 | Wide-range power supply |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| ディスプレイのコントラストを調整可能 | Yes |
| ●電流測定用 | TRMS |
| ●電圧測定用 | TRMS |
| ブラインドパワーメーター（EF006556） | false |
| パッケージサイズの測定単位 | MM |
| ● 有効電力測定 | Yes |
| 電気接続の種類 | |
| 調整可能な最小期間 | 50 ms |
| ● 無効電力測定 | Yes |
| 電力監視装置のサイズ | size 96 |
| 前面に保護クラスIP | IP40 |
| 測定値検出の種類 | complete |
| ACにおける相対測定可能電流 | |
| ● 測定された可変電流 | +/- 0,2 % |
| ● 測定された可変電圧用 | +/- 0,2 % |
| ● 中性線電流用 | 0.0 % to 10.0 % (from Vrated, Irated) |
| 保管中の周囲温度 | |
| 動作中の周囲温度 | |
| 品番（市場向け品番） | 7KM5212-6BA00-1EA2 |
| 供給電圧の種類 | AC/DC |
| WEEE（2012/19/EU）回収義務 | Yes |
| 回転速度計付き（EF006557） | false |
| ディスプレイの背景色 | white |
| デジタル信号の測定カテゴリ | Cat. III |
| 固定方法標準レール取り付け | No |
| ● 測定された変動有効エネルギー | Cl. 0.5 acc. to... IEC62053-22 |
| ● 測定された可変出力係数 | +/- 0,5 % |
| 計測精度の基準条件 | according to IEC 62053-22, IEC 62053-23, IEC 62586-1, Class S, IEC 61000-4-30, IEC 61000-4-7, IEC 61000-4-15 |
| ● 電流測定入力部 | screw-type terminals |
| ● 電圧測定入力部 | screw-type terminals |
| ● 測定された可変無効電力 | Class 2 according to IEC61557-12 and/or IEC62053-23 |
| デジタル出力における内部抵抗 | 35 Ω |
| 電流測定の測定カテゴリ | CATIII |
| 電圧測定の測定カテゴリ | CATIII |
| 出力短絡耐性 | Yes |
| ディスプレイバックライトの照度を調整可能 | Yes |
| 測定値検出の動作モード | |
| 接続可能な導体断面の種類 | |
| ● 信号<1>のデジタル出力で最大 | 300 mA |
| 有効電力測定装置（EF006561） | false |
| デジタル出力最大時のスイッチング周波数 | 10 Hz |
| 電流測定のゼロ点抑制 | 0 ... 10 % |
| ファストイーサネットによるインターフェース数 | 1 |
| ● 電圧測定入力において | 2.5 mm² |
| 相対的な総測定不正確さの計算式 | |
| インストール時のオペレーティング・リソース保護クラス | safety class II |
| 地域別価格グループ / 本社価格グループ | 15N / 1DD |
| 表示画面上の各国言語がサポートされている | de, en |
| デジタル出力における電気接続の種類 | screw-type terminals |
| 設置高度（海抜最大） | 2 000 m |
| EC適合宣言としての適合証明書 | EN 61000-6-2 and EN 61000-6-4 for EMC guideline |
| 交流における線路導体間の測定可能な供給電圧 | |
| ファストイーサネットインターフェースの電気接続の種類 | RJ45 (8P8C) |
| 動作電圧はDC最大許容出力電圧として | 250 V |
| ● AWGケーブルの電流測定入力で実線 | Screw connection |
| ● AWGケーブルの電圧測定入力で実線 | Screw connection |
| 外部変流器による電流測定範囲の拡張 | yes |
| 外部電圧変圧器による電圧測定範囲の拡張 | yes |
| RoHS指令に基づく物質制限への準拠 | Since: 14.05.2015 |
| AC最大定格値における(PE)NとL間の測定可能な供給電圧 | 400 V |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 動作中に結露しない25℃での相対湿度最大 | 95 % |
| ディスプレイバックライトの照度を時間制御で低減可能 | Yes |
| 測定値検出のための動作モード自動電源周波数検出 | Yes |
| 交流最大定格値における線路導体間の測定可能な供給電圧 | 690 V |
| 電圧測定のための線路導体と中性導体の内部抵抗 | 6 MΩ |
| ● 電圧測定入力部にはコアエンド処理を施した細線を撚り合わせた | 2.5 mm² |
| 一般製品承認適合宣言その他の危険物確認英国適合宣言その他危険物情報 | General Product Approval |
製品説明
SENTRON PAC5100, LCD, 96X96MM POWER MONITORING DEVICE PANEL INSTRUMENT TO MEASURE ELECTRICAL VARIABLES PROTOCOL: MODBUS TCP WITH GRAPHIC DISPLAY. Cancelations and returns limited. Consult conditions.
