AF63-30-11

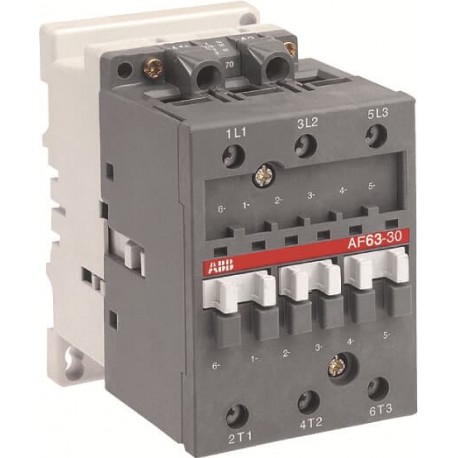

AF63-30-11 1SBL377001R7211 ABB AF63-30-11 20-60V DC Contactor
$0.00米ドル
4461 在庫あり
主な仕様
:Main Circuit 690 V
エティム4:EC000066 - Magnet contactor, AC-switching
エティム5:EC000066 - Magnet contactor, AC-switching
ETIM 6:EC000066 - Power contactor, AC switching
サプライヤー情報
ABB
製品: 44170
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Main Circuit 690 V | |
| エティム4 | EC000066 - Magnet contactor, AC-switching |
| エティム5 | EC000066 - Magnet contactor, AC-switching |
| ETIM 6 | EC000066 - Power contactor, AC switching |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| エティム8 | EC000066 - Power contactor, AC switching |
| 国連科学委員会 | 39121529 |
| eクラス | V11.0 : 27371003 |
| 標準 | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. |
| RoHSステータス | Following EU Directive 2011/65/EU |
| 操作時間 | Between Coil De-energization and NC Contact Closing 35 ... 115 ms |
| 端末タイプ | Screw Terminals |
| WEEEカテゴリー | 5. Small Equipment (No External Dimension More Than 50 cm) |
| CB証明書 | CB_CN45489 |
| KC証明書 | KC_HW02032-21002B |
| UL証明書 | UL-US-L312527-1101-21215991-6 |
| WEEE B2C / B2B | Business To Business |
| CCC証明書 | CCC_2018010304134049 |
| CQC証明書 | CQC2018010304134049 |
| EAC証明書 | EAC_RU C-FR ME77 B01010 |
| ULリスティングカード | UL_E312527 |
| コイル消費量 | Holding at Max. Rated Control Circuit Voltage 50 Hz 7 V·A |
| GOST証明書 | GOST_POCCFRME77B07175 |
| RoHS情報 | 2CMT2021-006277 |
| 製品正味幅 | 82 mm |
| REACH宣言 | 2CMT2021-006202 |
| 耐候性 | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| 製品の正味高さ | 110 mm |
| 製品正味重量 | 1.22 kg |
| パッケージレベル1 EAN | 3471522115027 |
| 定格周波数（f） | Auxiliary Circuit 50 / 60 Hz |
| 保護の程度 | acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 |
| DINレールへの取り付け | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| 関税番号 | 85364900 |
| 機械的耐久性 | 10 million |
| パッケージレベル1ユニット | 1 piece |
| パッケージレベル1の幅 | 140 mm |
| パッケージレベル2ユニット | box 20 piece |
| 最小注文数量 | 1 piece |
| パッケージレベル1の高さ | 96 mm |
| 周囲温度 | Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C |
| CAD寸法図 | 2CDC001079B0201 |
| 馬力定格 UL/CSA | (120 V AC) Single Phase 5 hp |
| 説明書とマニュアル | FPTC407734P0003 |
| 一般用途定格 UL/CSA | (600 V AC) 90 A |
| 最大破壊容量 | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A |
| 定格動作電圧 | Auxiliary Circuit 690 V |
| 主要連絡先数 NC | 0 |
| 主要連絡先数 NO | 3 |
| オブジェクト分類コード | Q |
| 製品の正味深さ/長さ | 108 mm |
| 定格出力AC-3 | 10 x Ie AC-3 |
| パッケージレベル1総重量 | 1.22 kg |
| パッケージレベル2総重量 | 24.4 kg |
| 定格遮断容量 AC-3 | 8 x Ie AC-3 |
| 定格絶縁電圧（Ui） | acc. to IEC 60947-4-1 1000 V |
| 適合宣言 - CE | 1SBD250803U1000 |
| パッケージレベル1の深さ/長さ | 146 mm |
| 適合宣言 - CCC | 2020980304001624 |
| 補助接点数 NC | 1 |
| 補助接点数 NO | 1 |
| 接続容量主回路 | Flexible with Cable End 6 ... 16 mm² |
| 適合宣言 - UKCA | 1SBD250820U1000 |
| 最大動作電圧 UL/CSA | Main Circuit 600 V |
| 短絡保護装置 | Auxiliary Circuit - gG Type Fuses 10 A |
| データシート、技術情報 | 1SNC001003C0202 |
| ネジによる取り付け（付属していません） | 2 x M6 screws placed diagonally |
| 定格動作電力 AC-3 (Pe) | (415 V) 37 kW |
| IDEA細分カテゴリーコード（IGCC） | 4756 >> Capacitor magnet contactor |
| 定格制御回路電圧（Uc） | DC Operation 20 ... 60 V |
| 定格動作電力 AC-6b (Pe) | (230 / 240 V) 40 °C, 50 / 60 Hz 25 kvar |
| 定格動作電流 AC-1 (Ie) | (690 V) 40 °C 115 A |
| 定格動作電流 AC-3 (Ie) | (415 V) 55 °C 65 A |
| 定格動作電流 DC-1 (Ie) | (110 V) 2 Poles in Series, 40 °C 110 A |
| 定格動作電流 DC-3 (Ie) | (110 V) 2 Poles in Series, 40 °C 110 A |
| 定格動作電流 DC-5 (Ie) | (110 V) 2 Poles in Series, 40 °C 90 A |
| 定格動作電流 AC-15 (Ie) | (500 V) 2 A |
| 定格動作電流 DC-13 (Ie) | (24 V) 6 A / 144 W |
| 接続容量補助回路 | Flexible with Cable End 0.75 ... 2.5 mm² |
| 最大電気スイッチング周波数 | (AC-1) 300 cycles per hour |
| 最大機械的スイッチング周波数 | 300 cycles per hour |
| 許容最大動作高度 | Without Derating 3000 m |
| 定格インパルス耐電圧（Uimp） | 8 kV |
| 紛争鉱物報告テンプレート（CMRT） | 9AKK108467A5658 |
| 従来の自由空気熱流（Ith） | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 125 A |
| IEC 61373に準拠した耐衝撃性と耐振動性 | Category 1, Class B |
| 定格短時間耐電流低電圧（Icw） | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A |
| 接続端子（開位置で出荷）主極 | M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 mm) connector |
