AGK PT 4X6/M12

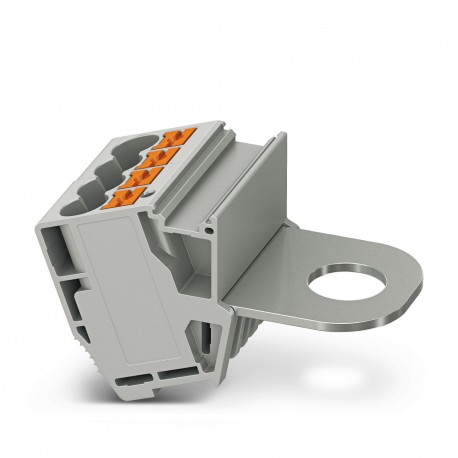

AGK PT 4X6/M12 1017454 PHOENIX CONTACT Pick-off terminal block
$0.00米ドル
4864 在庫あり
主な仕様
:IEC 60947-7-1
注記:Connection bolts
色:gray (RAL 7042)
深さ:32.3 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| IEC 60947-7-1 | |
| 注記 | Connection bolts |
| 色 | gray (RAL 7042) |
| 深さ | 32.3 mm |
| 幅 | 32 mm |
| 身長 | 57.4 mm |
| 潜在能力 | 1 |
| 製品タイプ | Pick-off terminal |
| ねじ山 | M12 |
| ボルト径 | 12 mm |
| 穴径 | 12.4 mm |
| 取り付けタイプ | on base element |
| 行数 | 1 |
| 公称電流 | 41 A |
| 公称電圧 | 1000 V |
| サイドパネルを開く | No |
| 記事の改訂 | 00 |
| 剥ぎ取り長さ | 10 mm ... 12 mm |
| 断面積AWG | 20 ... 8 (converted acc. to IEC) |
| 締め付けトルク | 14 ... 31 Nm |
| 断熱材 | PA |
| 定格サージ電圧 | 8 kV |
| 最大負荷電流 | 57 A |
| 過電圧カテゴリー | III |
| 最大合計電流 | 109 A (Bolt connection) |
| 公称断面積 | 6 mm² |
| 接続数 | 5 |
| 断面積範囲 AWG | (converted acc. to IEC) |
| 定格断面積AWG | 10 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A5 |
| 導体断面積は剛性 | 0.5 mm² ... 10 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 周囲温度（作動） | -5 °C ... 70 °C |
| 周囲温度（動作） | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| レベルあたりの接続数 | 5 |
| 導体断面積が柔軟 | 0.5 mm² ... 6 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 許容湿度（動作） | 20 % ... 90 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 20 ... 10 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 公称条件での最大消費電力 | 1.31 W |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.5 mm² ... 6 mm² |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.5 mm² ... 6 mm² |
| 導体断面はフレキシブル（同じ断面の導体 2 本、TWIN フェルールとプラスチック スリーブ付き） | 0.5 mm² ... 1.5 mm² |
製品説明
Branch terminal, nominal voltage: 1000 V, nominal current: 41 A, number of connections: 5, connection type: Push-in connection, 1st floor, Sizing section: 6 mm², cross-section: 0.5 mm² - 10 mm², Stud
